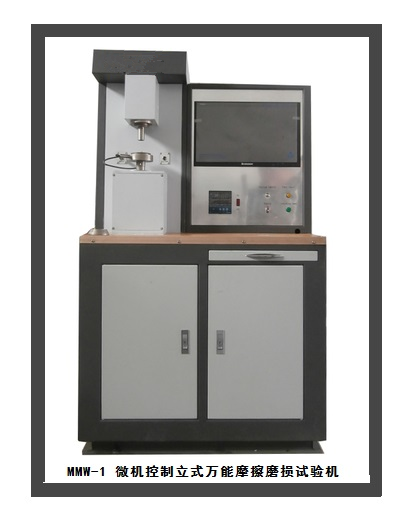

- MMW-1微機控制立式萬能摩擦磨損試驗機
一、設備簡介
該機在一定的接觸壓力下，具有滾動、滑動或滑滾復合運動的摩擦形式，具有無級調速系統，可在極低速或高速條件下，用來評定金屬材料、塑料、涂層、橡膠、陶瓷等材料的摩擦磨損性能，例如低速銷盤（具有大盤與小盤，單針與三針）摩擦功能、四球長時抗磨損性能和四球滾動接觸疲勞、球—青銅三片潤滑性能、以及止推墊圈、球—盤、泥漿磨損、橡膠密封圈的唇封力矩和粘滑摩擦性能的試驗。
A法 B法
油盒溫度： 75±2℃ 75±2℃
主軸轉速： 1200±60r/min 1200±60r/min
試驗時間： 60±1min 60±1min
軸向試驗力： 147N（15kgf） 392N（40kgf）
軸向試驗力零點感量： ±1.96N（±0.2kgf） ±1.96N（±0.2kgf）
專用標準鋼球試樣： φ12.7mm φ12.7mm
二、 主要技術規格：
1、試驗力
1.1軸向試驗力工作范圍：1～1000N（無級可調）
1.2試驗力示值相對誤差：±1%
1.3試驗力示值零點感量：±1.5N
1.4試驗力自動加荷速率：400N/min
1.5試驗力長時自動保持示值相對誤差：±1%
2、摩擦力矩
2.1測定最大摩擦力矩：2.5N.m
2.2摩擦力矩示值相對誤差：±2%
2.3摩擦力荷重傳感器：50N
2.4摩擦力臂距離：50mm
3、主軸無級變速范圍
3.1單級無級變速系統：5-2000r/min
3.2主軸轉速誤差：±1%
4、試驗介質： 油、水、泥漿、磨料等。
5、試驗機加熱系統
5.1加熱器工作范圍：室溫～200℃（260℃）
5.2盤式加熱板：φ65，220V，250W
5.3套式加熱器：φ68×44，220V，300W
5.4φ3雙組輸出鉑熱電阻：RO=100±0.1Ω（長短各一組）
5.5溫度控制精度：±（0.3+0.005t），式中“t”為試驗溫度絕對值
6.試驗機主軸錐度： 1：7
7.試驗機主軸與下副盤最大距離 ：＞75mm
8.試驗機主軸控制
8.1手動控制
8.2時間控制
8.3轉速（周期）控制
8.4摩擦力矩控制
9.試驗機時間顯示與控制范圍：10s～9999min
10.試驗機轉速（周期）顯示與控制范圍：（1～99）×105
11.試驗機主電機輸出最大力矩：5N.m
12.試驗機外形尺寸〈L×B×H〉：860×740×1560mm
13.試驗機凈重：650kg
