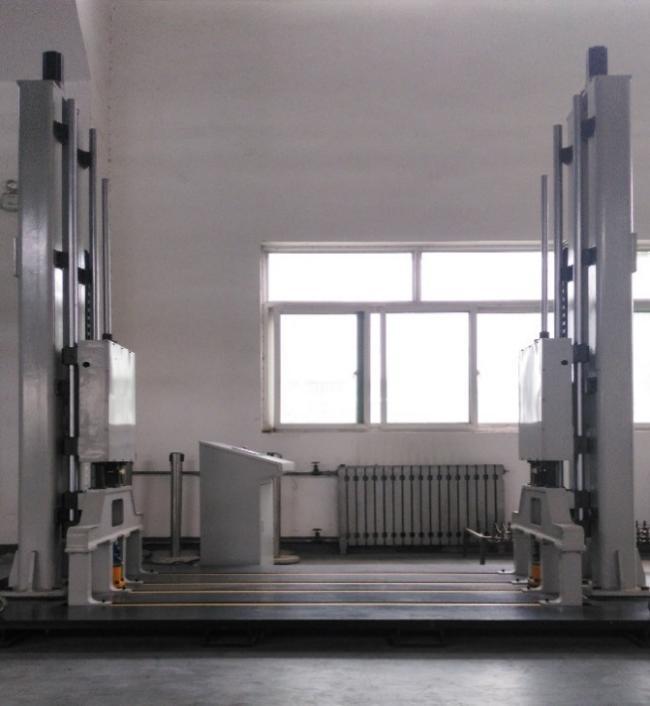

- 大型紙箱跌落試驗機
產品型號：DL-2200
產品名稱：跌落試驗儀
1.沖擊面要求：
2.沖擊面應水平，結實和堅硬，且試驗時不移動，不變形，此沖擊面應滿足:
3.一整塊：沖擊面的最小質量為最重的帶包裝樣品質量的50倍；
4.平坦：沖擊面任意兩點的高度差不超過2mm;
5.堅硬：沖擊面的任何100mm2的面積上放置10kg的靜負荷變形不超過0.1mm;
6.面積的大小要足以保證樣品完全落在沖擊面上。
7.采用雙立柱結構：
8.運行精度：1級精度
9.升降控制方式：伺服電機+滑塊軸承
10.控制方式：PLC+觸摸屏近距離調整
11.設定程序：可設置跌落的高度
12.電源：三相 380V?10% 單相 220V 50Hz；
13.廠房內預留1Ω接地點，4Ω防靜電接地；
14.潔凈廠房工作條件：溫度23±5℃，濕度60±5%RH；
15.壓縮空氣（CDA）：0.4-0.6Mpa；
16.噪音：距離一米處噪音靜態不大于60dB，動態不大于75dB；
17.安全保護、防護應符合國標及相關產品要求。
18.跌落試驗臺總高度：小于3m
1.設備說明
采用伺服電機驅動絲杠旋轉，帶動工作臺面及產品提升到設定的跌落高度；氣缸控制掛鉤松開，產品和工作臺面同時開始自由跌落；由蓄能彈簧或氣缸的推動工作臺面以大于產品的跌落速度下落，而使其與產品分離并且先行落到底板碰撞面以下，而產品則保持原有狀態（面、棱、角）自由跌落，與底板碰撞，完成一次自由跌落試驗。采用雙臂提升設計，使提升能力增大，平穩，無偏載，導向靈活、可靠、耐用。伺服電機帶動絲桿螺母傳動使提升高度精確可控、提升速度無極可調。
序號 參數 單位 數值 備注
1 最大產品重量 公斤 100kg
2 最高跌落高度 毫米 1000mm?
3 最低跌落高度 毫米 200mm?
4 產品最大高度 毫米 1600mm?
5 產品最大長度 毫米 2500mm 沖擊面
6 平躺測試最大寬度 毫米 1600mm 舉升托桿需要大于等于產品寬度
7 跌落方式 面、棱、角 自由跌落
