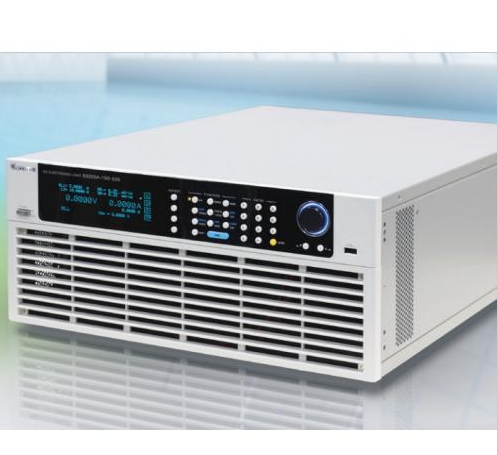

- 直流電子負載(63203A-1200-120)
中茂/Chroma 63203A-1200-120可編程直流電子負載具有過電流、過功率、過溫度的保護功能及過電壓與正負極反向的告警機制，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。還可提供精準的電壓、電流量測，每個型號都具有三個檔位；此外，短路測試是電源測試的必要測試項目之一，63200A系列提供的短路仿真功能，能有效解決電源測試及自動化測試的應用需求。
詳細信息
Chroma的63203A-1200-120高功率可編程電子負載搭載數字信號微處理器，有優化的速度與控制性能。超高功率密度(6kW@4U)可省下許多空間、超高電壓(0.015%+0.015%F.S.)與電流(0.04%+0.04%F.S.)量測精度可確保量測準確性、全系列型號皆可單獨手動操作、可遠程控制，對于更高功率的電源，可設定為主從控制達到多臺并聯操作，并具備同步拉載能力，以模擬實際拉載狀況。應用范圍超高功率密度與自定義快捷鍵設計清楚的圖形化功能選項，能讓用戶更容易操作63200A系列，基本負載功能與進階功能均采圖形化，用戶可透過旋鈕、箭頭鍵選擇所需的功能。圖形化的選項內文以縮寫展現，屏幕上方另提供全名描述，即便沒有使用者操作手冊，亦能輕易上手。圖形化選項領先全球的超高功率密度設計，顛覆高功率電子負載體積大、移動不便的觀念，能為實驗室節省不少空間，同時能輕松解決自動測試系統更新電子負載時的空間議題。
致茂63203A-1200-120具有智能型主/從控制模式，當負載功率需求增加時，所有同電壓規格的型號，皆可透過并聯的方式(主/從控制)達到所需的電流及功率。當設定成主/從控制模式時，所有設定成主/從控制的電子負載形同一個單一負載，用戶僅需在主負載上編程負載電流，主負載會自動計算并將電流分配至其他從負載，如此可大大簡化使用者的操作步驟。全系列機種均可整合至19"寬的標準機架上(如右圖所示)，以節省空間，無控制面板的為600V與1200V的從機需搭配有控制面板的主機使用。63200A同時備有USB接口(標配)、GPIB選配接口及Ethernet選配接口，用戶可透過這些接口進行遠程控制及其他的自動測試應用。
Chroma63203A-1200-120的正弦波拉載電流，可讓使用者設定拉載電流偏壓值(I_DC)、拉載正弦波(I_AC)及正弦波頻率值(Frequency)，此正弦波拉載的***低點不可小于零安培。此正弦波拉載電流功能可被應用在D/D及服務器電源供應器與燃料電池的直流內阻(DCIR)測試上。在快速的時代里，電子組件皆朝高速運作的方向設計，因此，電源組件對于瞬時的信號及動態響應的性能要求，比過去都高出許多。為滿足這些測試應用與要求，63200A系列提供高速、可編程動態負載(動態電流負載CCD與動態電阻負載CRD)、動態變頻掃掃描(sweep)模式等。下圖所示為可編程的參數：設定電流高/低準位、T1/T2、爬升率/下降率與執行次數。63200A系列中，在負載電流連續變化時，內部的監測機制與線路能使得電流波形失真度達到***小化，150V機種的電流爬升***小反應時間為10μs、動態變化可高達50kHz。
訂購信息
63202A-1200-80 1200V/ 80A/2KW
63203A-1200-120 1200V/ 120A/3KW
63204A-1200-160 1200V/ 160A/4KW
63205A-1200-200 1200V/ 200A/5KW
63206A-1200-240 1200V/ 240A/6KW
63208A-1200-320 1200V/ 320A/8KW
63210A-1200-400 1200V/ 400A/10KW
63212A-1200-480 1200V/ 480A/12KW
63215A-1200-600 1200V/ 600A/15KW
63218A-1200-720 1200V/ 720A/18KW
63220A-1200-800 1200V/ 800A/20KW
63224A-1200-960 1200V/ 960A/24KW
A600009 GPIB線 (200cm)
A600010 GPIB線 (60cm)
A632000 63200A系列計算機圖形化軟件操作接口
A632006 NI USB-6211多功能DAQ數據擷取卡
A632007 過電壓保護盒 (僅供1200V機型使用)
A632009 Slave 機型(600V/1680A/24kW)
A632010 Slave 機型 (1200V/960A/24kW)
A636000 GPIB 界面
A636010 Ethernet 界面
B632000 3U機型專用把手 (2kW/3kW)
B632001 4U機型專用把手 (4kW/5kW/6kW)
B632002 7U機型專用機框耳架 (8kW/10kW/12kW)
B632003 10U機型專用機框耳架 (15kW/18kW)
B632004 13U機型專用機框耳架 (20kW/24kW)
