煙氣超低排放在線監測分析儀
- 用 途：
- 檢測煙氣廢氣排放口中的SO2、O2、NOx濃度(NO、NO2同時在線監測)、溫度、煙塵、壓力、流量、濕度。
- 5.1設備名稱：煙氣連續自動監測系統（簡稱CEMS）。
5.2設備型號:（ TR-9300D ）。
5.3安裝位置及監測項目：SO2、O2、Nox、溫度、煙塵、壓力和流量、濕度。
5.4安裝數量：1套CEMS。
5.5儀表的輸出單位：
5.5.1 SO2、NOx、煙塵濃度單位以“mg/Nm3”計。
5.5.2 煙氣含氧量以“%”計。
5.6 CEMS測量方法
5.6.1煙氣采樣方法：直接抽取法（全程伴熱法）
5.6.2 SO2監測方法：脈沖紫外熒光法
5.6.3 NOx監測方法：化學發光法
5.6.4 O2監測方法：電化學法
5.6.5 粉塵監測方法：激光散射法（旁路抽取法）
5.6.6 溫度檢測方法：熱電阻
5.6.7 壓力檢測方法：陶瓷電容法
5.6.8 流量檢測方法：差壓法
6.CEMS系統詳述 西安聚能儀器有限公司 賈維浩15891421187 18789429991

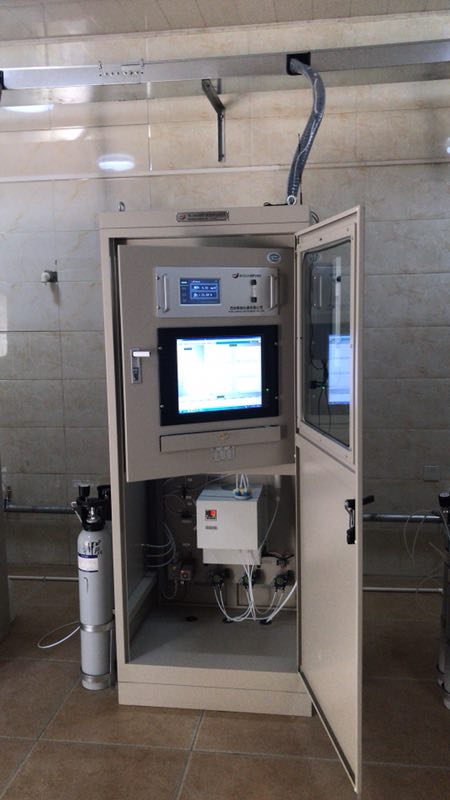

6.1 CEMS系統組成
我公司提供的CEMS系統是針對污染源煙氣，用工業型儀器對其NOX、SO2、O2含量、煙氣流量、煙氣顆粒物、煙氣溫度等進行連續測量，CEMS系統由以下四部分組成。
1） 煙氣成份連續監測系統
2） 顆粒物濃度檢測系統
3） 流量檢測系統
4） DAS系統
6.2 采樣單元
采樣單元的作用是將煙道中氣體取出并輸送到預處理單元，這期間不能發生塵埃堵塞和形成酸雨。
6.2.1 采樣探頭單元
6.2.1.1 專用電伴熱取樣探頭安裝在煙道上，含取樣和吹掃單元，由下列幾個部件組成：
1）采樣探頭：Φ50mm不銹鋼，伸進煙道約一米處左右位置，樣氣通過此管進入采樣器。
2）陶瓷過濾器：過濾精度為5um，煙道中塵埃絕大部分被擋在過濾器之外。
3）電加熱管：為防止在采樣單元冷凝而建立的設備，加熱溫度可以控制在140℃左右。
4）法蘭對接：采樣單元法蘭與工藝管口法蘭相對接，完成采樣單元的安裝。
5）金屬固定支架外殼：采樣單元各部件有護罩連接在一起，達到防雨防塵的目的。
6）反吹系統：為了防止塵埃在過濾器周圍堆積，造成堵塞影響樣氣流動，設備必須定時反吹，為了防止反吹氣壓力達不到要求，本設備設計有反吹氣儲氣罐，并且反吹周期在現場根據具體情況，通過觸摸屏進行設定或修改。
6.2.1.2 探頭技術參數
1）加熱溫度：120～160℃
2）電源：AC220V ±10% 50Hz
3）功率：800W
4）工作環境溫度：-20～45℃
5）粉塵過濾能力：200g/m3
6）煙氣探桿：300X30（可加長）
7）探頭箱尺寸：350X300X240
6.2.2專用電伴熱取樣單元
加熱取樣管是連接探頭和預處理系統的連線，采用電伴熱形式，中間樣氣管采用F6聚四氟乙烯耐腐蝕軟管，采樣內溫度控制在120～160℃，使得煙氣中的水含量以蒸汽的狀態形式存在，防止結露與二氧化硫混合生成酸，并由報警裝置。
采樣管技術參數
1）加熱溫度：120～160℃
2）電源：AC220V ±10% 50Hz
3）功率：40W/m
4）重量：1.5Kg/m
6.3 反吹單元
為了防止塵埃在過濾器周圍堆積，造成堵塞影響樣氣流動，設備必須定時反吹，為了防止反吹氣壓力達不到要求，本設備設計有反吹氣儲氣罐，并且反吹周期在現場根據具體情況，通過觸摸屏進行設定或修改。
反吹控制裝置定期對取樣探頭進行反吹，以防止煙塵堵塞取樣探頭。提供的反吹氣必須是干燥、無油、無水的儀表空氣或氮氣，反吹氣在取樣探頭現場增加前級空氣預熱箱（包括反吹控制閥），將反吹壓縮空氣預熱。
6.4 預處理單元
預處理系統保證在最短的滯后時間內，選取有代表性的樣氣，樣氣的狀態，如溫度、壓力、流速、含水量、含塵量等，干凈程度必須滿足分析儀表的操作條件。主要完成以下幾項工作。
1） 樣品抽取：用取樣泵將煙道中氣體抽取，提供給分析儀器測量SO2、NOX、O2含量。
2） 快速冷凝除水：采用德國M&C公司ECM-2型原裝進口冷凝器，并針對超低排放CEMS系統特別加入了磷酸，使通過冷凝器中的煙氣達到酸飽和狀態，避免極少量的冷凝水吸附SO2。后附《ECM系列除濕器 SO2 損失率測試》實驗數據。
3） 精密過濾器：進一步精密除塵，保證整體過濾精度在0.2um以下。
4） 定標：系統可在線自動或手動對系統進行校零、滿量程校正服務。
5） 流量調節：保證分析儀器的進樣流量在0.5～0.7L/min以內。
預處理單元包括：壓縮機冷凝器、防腐真空取樣泵、霧過濾器、精密過濾器、中樞反吹單元等，完成樣氣的凈化、除塵、除濕，其過濾精度達到0.1um，完全達到分析儀器要求的超凈、恒溫、恒流穩定的樣氣標氣，連續不斷的送入分析儀器，從而確保了分析儀的準確性和可靠性。首先樣氣進入機柜時經過一個電動球閥，通常電動球閥是打開狀態，當吹掃時，電動球閥關閉，防止反吹氣進入機柜，起到保護預處理系統的作用。樣品氣進入壓縮機冷凝器除去濕氣，冷凝液集結在冷凝器的下方，通過排液蠕動泵自動排除。接著樣氣經過一個保護過濾器除塵，再經過一個兩位一通電磁閥，自動校零時潔凈的空氣通過此閥，經取樣泵抽出，對分析儀的零點進行校準，接著氣體進入二級制冷器進一步除濕干燥，除濕后的氣體通過取樣泵和一個手動三通閥，注入標準氣對儀器的量程進行標校，最后對樣氣再做進一步干燥后進入分析儀。
超低排放專用冷凝器具備微量水報警功能，一旦冷凝器出口水含量高于設定值，儀器會產生故障信號，CEMS系統取樣泵停止工作，故障排除后取樣泵自動啟動,保護分析儀。測量后的廢氣排到室外，產生的冷凝液儲存在防腐儲液罐內，通過自動疏水閥自動排除。如有故障或需要維護時，相應的信號送往控制室，操作人員會及時發現。詳情請聯系：賈維浩 15891421187 18789429991 壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹
