TR-9700電石爐氣分析系統具有安全可靠、取樣真實、響應快、分析精度高、配置和選型最佳等諸多特色，擁有最為完善、性能可靠的分析系統設計, 系統不僅考慮了適應危險環境場所問題，也考慮了避免系統內部的不安全因素的產生。因此是國內最為完善的防塵分析系統。
電石爐工藝（密閉爐）中，為了準確的掌握爐內工藝進行的情況，需要對爐內氣體成分進行在線檢測與分析，待分析組分主要為H2、O2及CO。TR-9700型電石爐尾氣分析儀系統針對電石爐的特殊工藝。西安聚能儀器有限公司專業提供電石行業生產工藝中氣體過程分析及尾氣排放環境過程監測中的方案設計及應用，采用高精度的進口氣體分析模塊作為系統核心，同時擁有自主的取樣探搶專利，集成多重過濾效果，能有效的實現工業電石爐工藝過程中氣體的在線分析與監控。以工業高精度、自動化的工業分析儀器理念為基礎，為電石產業工藝氣體分析打造安全、全面和高精度得自動化在線分析設備。詳情請聯系：西安聚能儀器有限公司 賈維浩15891421187 18789429991壹伍捌玖壹肆貳壹壹捌柒 壹捌柒捌玖肆貳九九九壹
電石生產的化學反應方程式為：
CaO 3C→CaC2 CO
電氣參數是這一反應在生產中的客觀反映。
別名：電石爐氣體分析儀,電石爐尾氣分析儀,電石爐凈化后氣體分析儀,爐氣分析儀
●不論對于埃肯電石爐還是我國特色密閉式電石爐。在爐中取樣分析一氧化碳（CO）、氧氣（O2）氫氣（H2 ）。
●分析說明：對爐中一氧化碳在線分析可有效地監控反應的穩定性。
檢測工藝點及測量組份：
●檢測工藝點：指定分析工藝點
●分析組分：H2；CO；O2 ；CO2等（量程根據要求定制）
系統主要技術指標：
●系統響應時間：≤15秒
●測量范圍：根據客戶要求定制
●測量精度: ≤±1%F.S
●穩定性：
零點漂移：≤量程的1% / 月
量程漂移：≤量程的1% / 月
●重復性：≤量程的1%
●固體顆粒物過濾精度：0.5μm
●系統維護周期：1年
●信號輸出：4～20mA 隔離電流信號
●報警輸出：觸點容量3A／220V，功能自定義
●系統可靠性： MTBF≥3年
●PLC自動控制，連續取樣，自動反吹，分析結果超限預報警、連鎖控制功能
●輸出信號：4～20mA，控制報警信號NO/NC
●工作電源：220VAC 50HZ
●工作溫度：＋5℃～＋45℃
●工作氣源：潔凈氮源≥0.5Mpa 30NM3/24h
●外形尺寸：1800*600*600
1．適用范圍: 該系列裝置適用于電石爐過程氣體系統的自動分析。
2．適用工況: a.氣體含塵量：≤600g/Nm3 b.介質溫度：20～800℃ c.介質壓力：－10kPa～＋10kPa
3．現場必備公共設施： a.電 源：～220V±10% 50Hz±10% b.壓縮氮氣：0.4～0.6Mpa（無油無水）
4．系列裝置組件外型尺寸、安裝與配管配線 本系統裝置按“交鑰匙”工程設計，除取樣器外氣樣預處理單元、控制單元、分析單元全部置于分析柜內，出廠前已經調試好，現場只需用戶安裝外圍電源、氣源等公共設施。
5．主要技術參數：
a.結構形式：采取分析柜結構。分析儀表單元、預處理單元、控制聯鎖單元等組裝在分析柜內。
b.取樣方式：電半熱干法直接采樣式。
c.分析參數及測量范圍：CO：0～85% O2：0～5% H2：0～15%
d.供電方式：～220V 50Hz
e.粉塵過濾精度：0.1u
f.PLC智能化控制，具有自動取樣和取樣管道、取樣探頭及過濾器自動吹掃防堵，部分故障診斷和報警。
g.系統響應時間：15S
h.系統維護周期：＞180天（視粉塵情況）
裝置的組成：

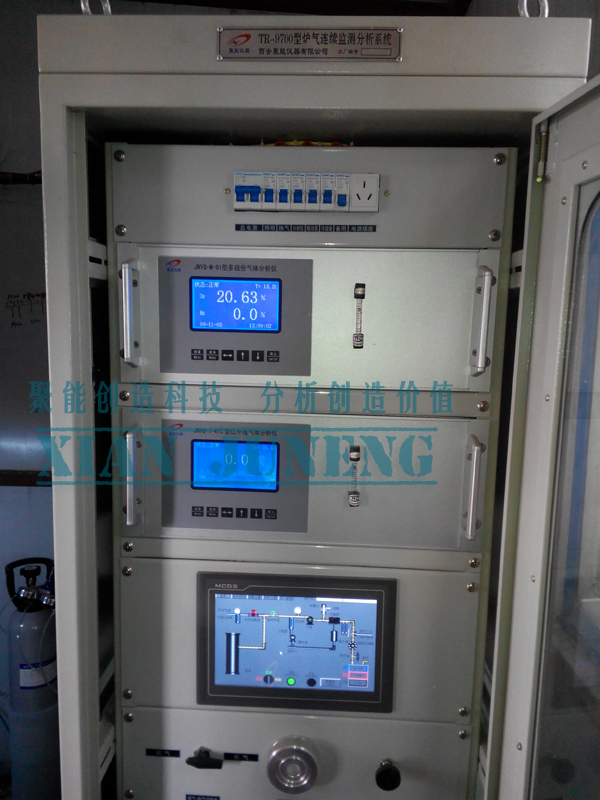

該裝置為機、電、儀一體化成套分析控制裝置（見系統取樣分析原理圖），整體采用分析柜式結構，成套裝置由分析柜組件和安裝在工藝管道上的取樣器組件構成。
1．1電半熱自動控溫一體化取樣器組件
包括：a．專用不銹鋼電半熱式自動控溫取樣探頭；
b．不銹鋼燒結帖燭芯式專用探頭過濾器（進口材料）；
c．專用電半熱自動控溫取樣管組件；
完成樣氣的現場采集、輸送及第一級過濾、然后送入分析間內的樣氣預處理單元。
1．2 分析柜組件
分析柜內包含以下單元：
a．預處理單元
預處理單元由專用過濾器組件、原裝進口蠕動排液泵、壓縮機式除濕器、原裝進口特制耐腐抽氣泵、原裝進口電動球閥、精密過濾器等組成。其功能完成樣氣的凈化、除塵、除濕、穩壓、穩流等，其過濾精度可達0.1u。然后將符合分析儀要求的超凈、流量穩定的被測樣氣源源不斷的送入分析儀器。
b．分析單元和分析儀作用
分析單元由德國麥哈克公司最新式的紅外線和電化學傳感器，完成樣氣CO、O2、H2的在線連續分析，分析儀分析性能穩定可靠，響應時間快，智能化程度高等優點。
●電石爐氣（TR-9700-DS）
樣品狀態 測量范圍
操作壓力 -15MPa～+10MPa O2 0～5%
操作溫度 300～800℃ H2 0～10%
CO 0～85%
樣品組成(煤氣除塵前) 樣品組成(煤氣除塵后)
CO2 0～3% CO2 0～3%
N2 3%～7% N2 3%～7%
O2 0.3%～0.8% O2 0.3%～0.8%
CH4 23%～27% CH4 23%～27%
CO 40～90% CO 40～90%
H2 2～7% H2 2～7%
粉塵 50～350g/Nm3 粉塵 5～50mg/Nm3
焦油 1.5～2% 焦油 0～0.05%
檢測點 用途 測量組份 選用量程 儀器選型
除塵后 安全控制 CO 0～80% JNYQ—I 41
O2 0～25% JNYQ—O 11C
H2 0～15% JNYQ—H31C
CO2 0～5% JNYQ—I 41
除塵前 安全控制 H2 0～15% JNYQ—H 31C
●工業高溫光亮退火爐（TR-9700-GY）
檢測點 用途 測量組份 選用量程 儀器選型
工業爐膛內 安全工藝
連鎖控制 CO 0.00～80% JNYQ—I －41
O2 0.00～2% JNYQ—O －11C
H2 0.00～30% JNYQ—H－31C
CO2 0.00～5% JNYQ—I－ 41
