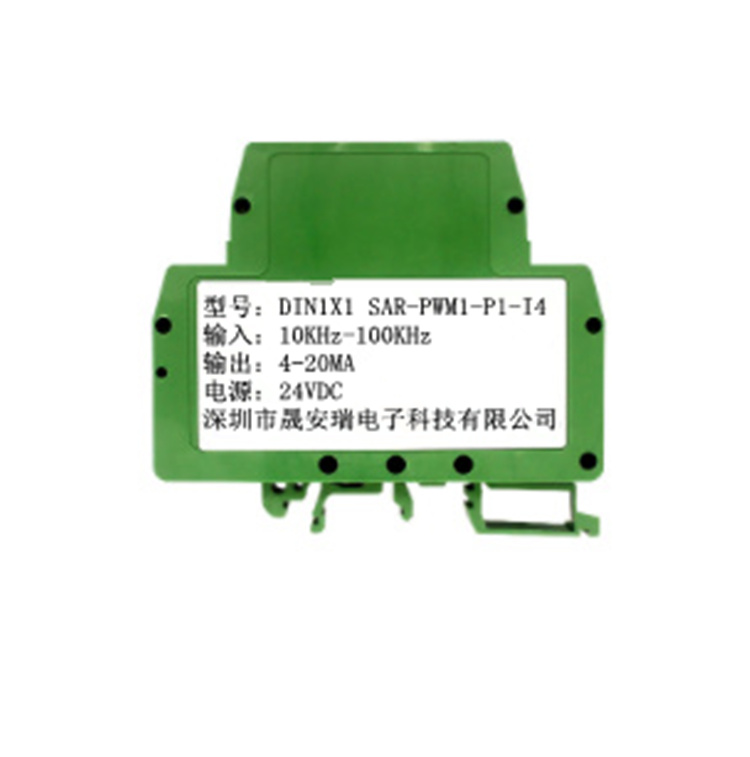

- PWM脈寬調制信號輸入模擬信號輸出隔離變送器
主要特性:
⑴精度等級：0.2級、0.5級。產品出廠前已檢驗校正，用戶可以直接使用
⑵輔助電源：5V/12V/15V/24VDC（范圍±10%）
⑶PWM脈寬調制信號輸入: 50Hz~100KHz
⑷輸出標準信號：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高負載能力
⑸全量程范圍內極高的線性度（非線性度<0.2%）
⑹標準DIN35 導軌式安裝
⑺具有較強的抗電磁干擾和高頻信號干擾能力
應用：
⑴數字信號轉模擬信號，DA變換 ⑵隔離4-20mA或0-20mA信號傳輸
⑶工業現場特殊信號隔離及變換 ⑷PWM信號長線無失真傳輸
⑸儀器儀表信號收發 ⑹電力監控、醫療設備隔離
⑺變頻器信號隔離采集 ⑻PLC/FA 電機信號隔離控制
⑼脈寬測量
產品選型表：
DIN1x1 SAR – PWM□ - P□ - U/I□
輸入信號 供電電源 輸出信號
代碼 PWM脈寬信號 代碼 Power 代碼 電流 代碼 電壓
PWM1 50~99Hz P1 24VDC I3 0-20ma U1 0~5V
PWM2 100Hz~900Hz P2 12VDC I4 4-20ma U2 0-10V
PWM3 1KHz~9KHz P3 5VDC I8 用戶自定義 U6 1-5V
PWM4 10KHz~100KHz P4 15VDC U8 用戶自定義
PWMz 用戶自定義
選型舉例：
例1：輸入信號:100Hz PWM 供電電源:24V 輸出信號:4-20mA 型號:DIN1x1SAR PWM2-P1-A4
例2：輸入信號: 5KHz PWM 供電電源:12V 輸出信號:0-10V 型號:DIN1x1 SAR PWM3-P2-V2
例3：輸入信號: 20KHz PWM 供電電源:24V 輸出信號:4-20mA 型號:DIN1x1 SAR PWM4-P1-A4
產品最大絕對額定值：
Continuous Isolation Voltage（持續隔離電壓）:3000VDC
Junction Temperature（工作溫度）:+85℃
Storage Temperature （存貯溫度）:+150℃
Lead Temperature （焊接溫度）:+300℃（10秒）
電源電壓范圍：±10%Vin
注意：如果超出上述范圍，產品可能會引起永久性損壞。
通用參數
參數名稱 測試條件 最小 典型值 最大 單位
隔離耐壓 50Hz，1分鐘,漏電流1mA ? 2500 ? VDC
耐沖擊電壓 3KV， 1.2/50us(峰值)
工作溫度 ? -25 ? +70 ℃
工作濕度 無凝露 10 ? 90 %
存儲溫度 ? -45 ? +80 ℃
存儲濕度 ? 10 ? 95 ℃
輸入參數 輸出參數
輸入項目 響應時間 電源損耗 輸入脈沖電壓 輸出項目 輸出過載能力 響應時間
50~99Hz 300ms 電壓輸出
< 0.6W
電流輸出
<1.5W 低電平：0 ~ 1.5V
高電平：4 ~ 30V
輸入阻抗 > 3KΩ 4-20mA 負載電阻
不超過350Ω ≤1mS
100Hz~900Hz 100mS 0-20mA
1KHz~9KHz 10mS
10KHz~100KHz 10mS 0-5V ≥2KΩ
0-10V
1-5V
