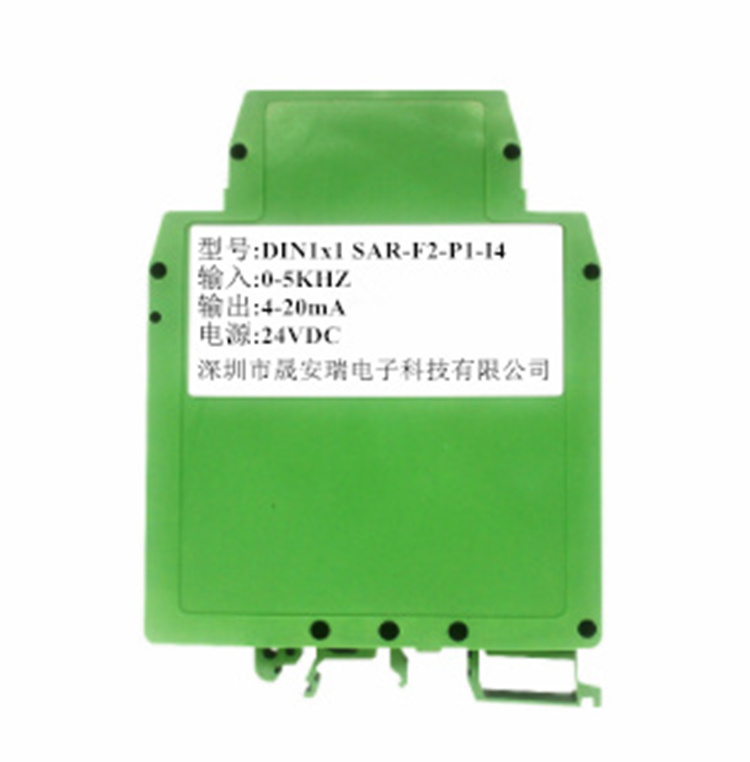

0-5KHZ/0-1KHZ轉4-20mA脈沖隔離轉換器
- 主要特性:
⑴精度等級：0.2級 ⑵全量程內極高的線性度（非線性度<0.1%）
⑶輔助電源/信號輸入/信號輸出： 2500VDC 三隔離 ⑷輔助電源：5VDC，12VDC，24VDC等單電源供電
⑸ 輸入頻率信號：0-1KHz / 0-5KHz / 0-10KHz/0-20KHz/0-500Hz等等
⑹輸出標準0-2.5V/0-5V/0-10V電壓信號 或0-10mA/0-20mA/4-20mA電流信號等等
⑺小體積,標準DIN35導軌式安裝 ⑻工業級溫度范圍: -20~+85 ℃
⑼外形尺寸：106.7x79.0x25.0mm
應用：
⑴頻率傳感器信號采集、隔離轉換 ⑵ 變頻器（FA） 頻率信號數據采集和控制
⑶發電機、電動機等旋轉設備轉速監測 ⑷變壓器工作頻率檢測
⑸儀器儀表與傳感器信號收發 ⑹非電量信號變送
⑺速度信號測量
產品選型表：
DIN1x1 SAR – F□ - P□ – U(I)□
輸入信號 供電電源 輸出信號
代碼 頻率信號 代碼 Power 代碼 電流 代碼 電壓
F1 0-1KHz P1 24VDC I3 0-20mA U1 0-5V
F2 0-5KHz P2 12VDC I4 4-20mA U2 0-10V
F3 0-10KHz P3 5VDC I8 用戶自定義 U6 1-5V
F8 用戶自定義 P4 15VDC U8 用戶自定義
產品選型舉例：
例 1：輸入：0-1KHz；電源：24V ；輸出：0-5V 型號：DIN1x1 SAR- F1-P1-U1
例 2：輸入：0-5KHz；電源：12V ；輸出：4-20mA 型號：DIN1x1 SAR F2-P2-I4
例 3：輸入：0-10KHz；電源：24V ；輸出：0-10V 型號：DIN1x1 SAR F3-P1-U2
例 4：輸入：0-10KHz；電源：24V ；輸出：4-20mA 型號：DIN1x1 SAR F3-P1-I4
例 5：輸入：用戶自定義；電源：24V ；輸出：用戶自定義 型號：DIN1x1 SAR F8-P1-U8
通用參數:
參數名稱 測試條件 最小 典型值 最大 單位
隔離電壓 1min 1500 2500 VDC
信號輸入 幅值（VP-P） 5 V
頻率測量范圍 0 10 kHz
頻率輸入低電平 0 0 1.5 V
頻率輸入高電平 3 5 24 V
信號輸出 電壓負載能力 5V 2K 10K Ω
電流負載能力 20mA 0 250 350 Ω
響應時間 10 ms
輔助電源 電壓 用戶自定義 5 12 24 VDC
電流 VD=12V 83 mA
輔助電源功耗 1 W
工作環境溫度 -25 85 ℃
貯存溫度 -25 85 ℃
注： 頻率輸入采用5V的TTL電平效果最佳。
引腳 名 稱 描 述 引腳 名 稱 描 述
1 PW+ 電源正端 7 IN+ 頻率信號輸入正端
2 NC 空腳 8 IN- 頻率信號輸入負端
3 GND 電源負端 9 NC 空腳
4 OUT+ 模擬信號輸出正端 10 NC 空腳
5 OUT- 模擬信號輸出負端 11 NC 空腳
6 NC 空腳 12 NC 空腳
