T3Ster熱阻測試儀

T3Ster熱阻測試儀產品概述

T3Ster熱阻測試儀 是Mentor Graphics公司研發制造的先進的熱瞬態測試儀，用于測試IC、LED、散熱器、熱管等電子器件的熱特性。T3Ster基于JEDEC JESD51-1標準先進的靜態測試方法，通過改變電子器件的輸入功率，使得器件產生溫度變化，在變化過程中，T3Ster測試出芯片的瞬態溫度響應曲線，僅在幾分鐘之內即可分析得到關于該電子器件的全面的熱特性。配合專為L(zhǎng)ED產業開發的選配件TERALED可以實現LED器件和組件的光熱一體化測量。

T3Ster熱阻測試儀產品特點
●   T3Ster符合JEDEC JESD51-1和MIL-STD-750E標準法規。
●   T3Ster兼具JESD51-1定義的靜態測試法（Static Mode）與動態測試法（Dynamic Mode），能夠?qū)崟r(shí)采集器件瞬態溫度響應曲線（包括升溫曲線與降溫曲線），其采樣率高達1微秒，測試延遲時間高達1微秒，結溫分辨率高達0.01℃。
●   T3Ster既能測試穩態熱阻，也能測試瞬態熱阻抗。
●   T3Ster的研發者M(jìn)icRed制定了全球第**個用于測試LED的國際標準JESD51-51，以及LED光熱一體化的測試標準JESD51-52。T3Ster和TeraLED是目前全球唯*滿足此標準所規定的光熱一體化測試要求的。
●   T3Ster##的Structure Function(結構函數)分析法，能夠分析器件熱傳導路徑上每層結構的熱學性能（熱阻和熱容參數），構建器件等效熱學模型，是器件封裝工藝、可靠性試驗、材料熱特性以及接觸熱阻的強大支持工具。因此被譽為熱測試中的“X射線”。
●   T3Ster可以和熱仿真軟件FloEFD無縫結合，將實際測試得到的器件熱學參數導入仿真軟件進行后續仿真優化。

T3Ster熱阻測試儀應用范圍
●   各種三極管、二極管等半導體分立器件，包括：常見的半導體閘流管、雙極型晶體管、以及大功率IGBT、MOSFET、LED等器件。
●   各種復雜的IC以及MCM、SIP、SoC等新型結構 。
●   各種復雜的散熱模組的熱特性測試，如熱管、風扇等。

T3Ster熱阻測試儀——主要功能
●   半導體器件結溫測量。
●   半導體器件穩態熱阻及瞬態熱阻抗測量。
●   半導體器件封裝內部結構分析，包括器件封裝內部每層結構（芯片+焊接層+熱沉等）的熱阻和熱容參數。
●   半導體器件老化試驗分析和封裝缺陷診斷，幫助用戶準確定位封裝內部的缺陷結構。
●   材料熱特性測量（導熱系數和比熱容）。
●   接觸熱阻測量，包括導熱膠、新型熱接觸材料的導熱性能測試。

測試方法——基于電學法的熱瞬態測試技術
尋找器件內部具有溫度敏感特性的電學參數，通過測量該溫度敏感參數（TSP）的變化來得到結溫的變化。
TSP的選擇：一般選取器件內PN結的正向結電壓。

測試技術：熱瞬態測試
當器件的功率發生變化時，器件的結溫會從一個熱穩定狀態變到另一個穩定狀態，我們的儀器將會記錄結溫在這個過程中的瞬態變化曲線。
一次測試，既可以得到穩態的結溫?zé)嶙钄?shù)據，也可以得到結溫隨著時間的瞬態變化曲線。
瞬態溫度響應曲線包含了熱流傳導路徑中每層結構的詳細熱學信息（熱阻和熱容參數）。

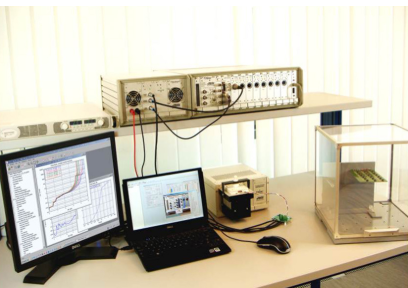

配置介紹

熱阻測試儀主機


溫度控制設備
熱阻測試儀為客戶提供了三種溫度可控的恒溫設備，包括：干式溫控儀、濕式溫控儀以及液冷板。這三種恒溫設備除了能控制待測器件的溫度以測試器件的K系數，同時還能作為結溫?zé)嶙铚y(cè)試時器件的散熱環境，幫助控制器件的殼溫。

干式溫控儀
干式溫控儀采用熱電致冷芯片(Peltier單體)來控制器件的溫度。


濕式溫控儀
濕式溫控儀采用油浴的方式來控制待測器件的溫度，使用時將待測器件浸沒在液體中以獲得恒溫環境。此外T3Ster提供的濕式溫控儀還可以作為一個動力泵，驅動外接的液冷板以控制液冷板的溫度。


液冷板
液冷板的作用：與濕式溫控儀配套使用，可以控制冷板的溫度，為測試器件的結溫、熱阻提供恒定的溫度環境。

（1）外觀尺寸：550*160*110 mm；
（2）單板尺寸：540*140*20 mm；
（3）材質：硬級鋁。

T3Ster-Gold ref/熱測試儀校正樣品（Golden Reference）
性能穩定的半導體器件，方便用戶定期檢測測試主機的功能是否正常。

標準靜止空氣箱（still-air chamber）
1）滿足JEDEC JESD 51-2要求
2）尺寸：1立方英尺

  熱電偶前置放大器
1）方便T3Ster主機與J, K或 T 型熱電偶的聯接。
2）T3Ster主機可以方便地測試熱電偶接觸點的溫度隨著時間變化的曲線。

大功率BOOSTER



 注解：【1】通過雙通道并聯，輸出電流*高可達100A
           【2】通過三通道并聯，輸出電流*高可達600A

單通道高電流booster

雙通道高電流booster


單通道高電壓booster

雙通道高電壓booster

TeraLED
1）完全符合CIE 127-2007關于LED光測試的要求。
2）配合T3Ster可以滿足JESD 51-52規定的LED光熱一體化測試的要求。
3）整套系統包括：Φ300mm或Φ500mm積分球1個，參考LED1個，多功能光度探頭1個，TERALED控制系統1套，恒溫基座1個。



數據分析軟件(T3Ster Master)
T3Ster熱阻測試儀的數據分析軟件T3SterMaster提供了數據的分析功能，幾秒鐘內，軟件就可以將采集的數據以結構函數的形式表現出來。測試結果包括：測量參數（Record Parameters），測量得到的瞬態溫度響應曲線（Measured response），分析后的瞬態溫度響應曲線（Smoothed response），熱阻抗曲線（Zth），時間常數譜（Tau Intensity），頻域分析（Complex Locus），脈沖熱阻（Pulse Thermal Resistance），積分結構函數以及微分結構函數。
