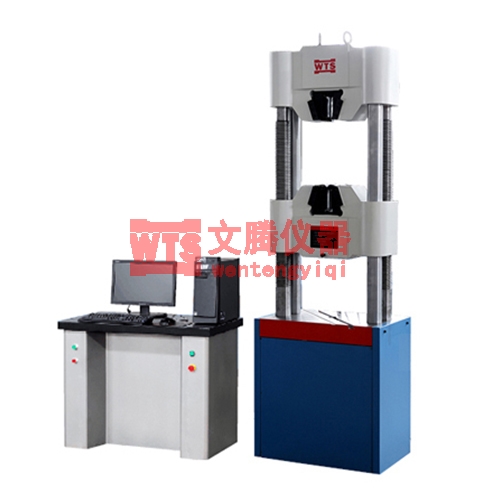

- 該試驗機主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。可以做磚抗折抗壓試驗，鋼筋的拉伸、壓縮、彎曲等，可實現等速率加荷、等速率變形、等速率位移等試驗，并可在一次試驗中實現力、變形、位移三段控制，各控制之間?可平滑轉換。適用于航空、航天材料檢測、工程質量檢測、大專院校、工礦企業、科研單位等領域。試驗操作和數據處理符合GB228.1-2010《室溫材料金屬拉伸試驗方法》，執行GB、ISO等多種試驗標準。
?
三、依據標準
該電液伺服萬能試驗機滿足國家標準GB/T 10802-2006、GB/T 10807-2006、GB/T10808-2006《金屬材料 室溫拉伸試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。
?
四、產品功能特點：
1、主機
1.1主機結構結構緊湊、布局合理，與上置式相比在試驗空間不變的前提下大大降低了整機的高度。
1.2采用鏈條傳動方式。
1.3 獨特的絲杠間隙消除機構，保證了試驗加載的連續性。
1.4 獨立式液壓加緊機構保證了夾持系統的可靠性，試樣拉斷也不會脫落傷人，確保了試驗人員的安全。
2、測力系統
本機采用傳感器測力，液晶屏顯示力值，讀數直觀，精度高（國家標準一級精度），具有加荷速度跟蹤，超量程保護等功能。
?
五、主機配置：
1、主機、液壓油源各一臺；
2、送、回油閥各1件；
3、負荷傳感器；
4、位移傳感器一只（光電編碼器）；
5、油泵；
6、油泵電機；
7、減速電機；
8、電磁換向閥，兩個；
9、試驗機測量測量系統及液晶顯示器；
10、拉伸輔具一套；
11、壓縮輔具一套；
?
六、主要技術參數
主要型號 WAW-100、200、300DP WAW-600DP WAW-1000DP
試驗力（kN） 100、200、300 600 1000
力測量范圍 2%～100%FS（滿量程）
精度等級 1級
力分辨率 400000碼，全程不分檔，分辨率不變
變形測量范圍 2%～100%FS（滿量程）
變形示值準確度 ±1%
變形分析率 2
位移示值準確度 ±1%
應力控制速度（Mpa/s） 1～45
應力控制速度（mm/s） 0.001～0.5
位移控制速度（mm/s） 0.02～3
下橫梁位置調節方式 鏈輪傳動
試驗
空間 拉伸空間（mm） 600
壓縮空間（mm） 550
有效寬度（mm） 460 505 525
活塞行程（mm） 200 250 250
主機尺寸(mm) 740×500×1885 840×600×2050 900×640×2200
油源尺寸（mm） 1200×600×750
圓試樣夾持直徑（mm） Φ5～Φ32 Φ13～Φ40 Φ13～Φ50
扁試樣夾持厚度（mm） 15 30 30
電源總功率（kW） 2.0 2.5 2.5
