- 一、產品簡介

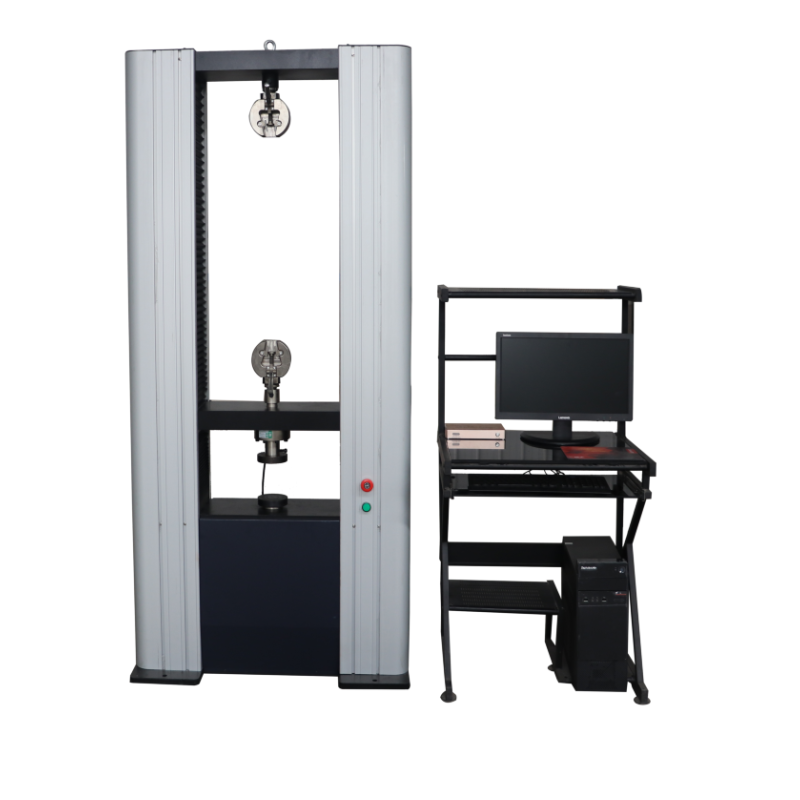

該機采用交流伺服電機(或步進電機)作為動力源，圓弧同步帶減速，滾珠絲杠加載，單片微機進行測量控制，大液晶屏進行顯示。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究。
?
用途：廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，電子拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
?
二、滿足試驗標準
該電子萬能試驗機滿足《GB/T228.1-2010金屬材料 室溫拉伸試驗方法》、 《GB/T 528-2009 硫化橡膠或熱塑性橡膠 拉伸應力應變性能的測定》、《GB/T1040-2008塑料拉伸性能的測定》、《GB/T1041-2008塑料壓縮性能試驗》等多個試驗標準。
?
三、產品功能及特點
1、主機
1.1主機有多種形式可供選擇，整機精巧美觀；
1.2采用圓弧同步帶減速，精密滾珠絲杠加載，傳動平穩、噪音低。
2、測控系統
2.1單片微機進行測量控制，大液晶屏進行顯示，顯示簡潔，操作方便；
2.2試驗力連續測量不分檔；
2.3試驗結束后，試驗結果自動保存，若配微型打印機可自動打印試驗結果；
2.4限位保護：當移動梁碰到上、下限位時，移動梁停止移動；
2.5過載保護：當負荷超過值的2%-5%時，自動停機；
2.6緊急停機：設有急停開關，用于緊急狀態時切斷電源。
?
四、主要配置
1、高精度負荷傳感器
2、交流伺服電機或步進電機；
3、圓弧同步帶減速機構；
4、精密滾珠絲杠；
5、液晶顯示控制器；
6、拉伸和壓縮輔具各一套。
?
五、參數
型號 WDW- 5、10、20、50 S WDW-100S WDW- 200、300S WDW- 500、600S
試驗力（kN） 5、10、20、50 100 200、300 500、600
試驗力測量范圍 1%~100%FS（滿量程）
試驗力示值相對誤差 示值的±1%?以內
變形測量范圍 2%~100%FS
變形示值相對誤差 示值的±1%?以內
試驗速度范圍 0.02~500mm/min 0.02~300mm/min 0.02~200mm/min
有效拉伸長度 不小于650mm
有效試驗寬度 430mm 550mm 620mm 620mm
電源功率 220V、1.0kw 220V、2kw 380V、3kw 380V、4kw
主機尺寸（mm）
720×420×1780 905×482×1900 1135×585×2230 1300×820×2400
重量
約400kg 約700kg 約1500kg 約2500kg
