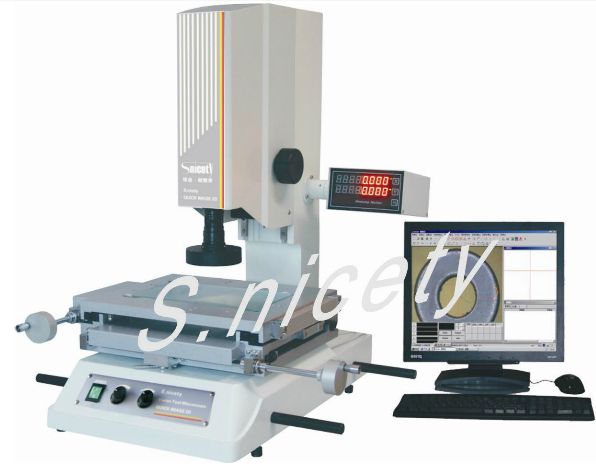

二次元影像儀QI系列配備測量軟件后，具備基本的點、線、圓、圓弧、橢圓、兩點距離、兩線距離、兩圓距離、角度等基本二維測量功能，可將測量數據可輸入EXCEL、WORD、TXT中或者將測量圖形輸出至DXF文檔做CAD設計。

儀器特性：

◆QI系列2D視像測量系統采用美國NAVITER 0.7-4.5X，同軸共焦的光學設計變焦鏡頭，配上專為光學測量而設計的日本W(wǎng)ATCE 1/2″CCD彩色影像系統，將被測工件的表面紋理清晰地顯現，輪廓層次分明，精確無誤高性能，高清晰鏡頭。

◆X/Y兩軸均裝有分辨率為0.001mm的精度的光學尺測量系統，X/Y軸的量測精密度高達（2.8 +L/200）um。

◆強大的LED環形冷光源（底光和表面光）均可連續無級調光。

◆工作臺鑄鐵采用天然失效處理，配合瑞士進口SCHNEEBERGER導軌，具有超高精度。

◆可通過工作臺上的快速導航功能進行快速重復測量。

◆完善的自動尋邊界及去毛刺功能，減少人為誤差，提高工作效率。

◆測量數據可輸出到DXF、BMP、EXCEL文檔，圖形可輸出到CAD。

◆圖文并茂的報表輸出功能，用戶可輕松的輸出你的檢測結果。

◆強大易用的FSK-2.5D或 M3D專用測量軟件。

技術參數：
