- QV系列光學測高二次元3D視像測量系統采用美國NAVITER 0.7-4.5X，同軸 共焦的光學設計變焦鏡頭，配上專為光學測量而設計的日本 WATC 1/2″CCD彩色影像系統，將被測工件的表面紋理清晰 地顯現，輪廓層次分明，精確無誤高性能，高清晰鏡頭。

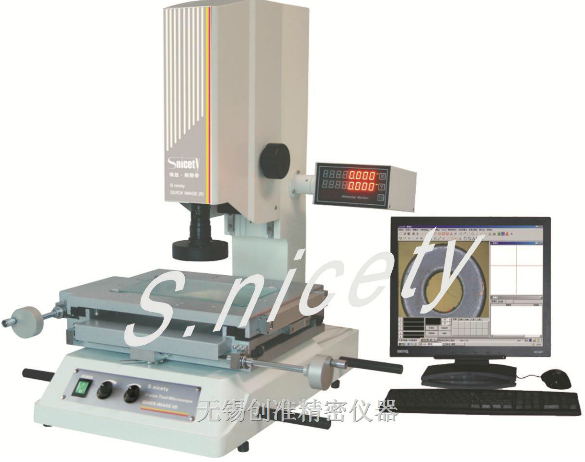

光學測高二次元的詳細介紹
1、QV系列光學測高二次元3D視像測量系統采用美國NAVITER 0.7-4.5X，同軸共焦的光學設計變焦鏡頭，配上專為光學測量而設計的WATC 1/2″CCD彩色影像系統，將被測工件的表面紋理清晰地顯現，輪廓層次分明，精確無誤高性能，高清晰鏡頭。
2、QV系列光學測高二次元X/Y兩軸均裝有分辨率為0.001mm的精度的光學尺測量系統，X/Y軸的量測精密度高達（2.0+L/200）um。
3、QV系列光學測高二次元工作臺鑄鐵采用天然失效處理，配合瑞士進口SCHNEEBERGER導軌，具有超高精度。
4、QV系列光學測高二次元完善的自動尋邊界及去毛刺功能，減少人為誤差，提高工作效率。
技術參數：
儀器型號 QV-B1010 QV-B2010 QV-B2015 QV-B3020 QV-B4030
X Y測量行程 100*100mm 200*100mm 200*150mm 300*200mm 360*260mm
Z軸調焦 150mm 150mm 150mm 150mm 250mm
載重量 15Kg 15Kg 15Kg 15Kg 20Kg
分辯率 0.001/0.0005/0.0001mm
測量精度 (2.5+L/200)um，L=測量長度（單位：mm）
鏡頭 超低變形，美國NAVITER多段倍率同軸共焦光學設計鏡頭
放大倍率 光學放大倍率0.7-4.5X，影像放大倍率19－180X
影像系統 高解析度日本WATEC 1/2″彩色CCD攝像頭
重復性 2um
操作方式 手動
外形尺寸 1000*600*1400mm 1000*600*1400mm 1000*600*1400mm 1200*720*1600mm 1200*720*1600mm
機身重量 100kg 100kg 100kg 120kg 200kg
工作臺底座 工作臺鑄鐵采用天然失效處理，配合瑞士進口SCHNEEBERGER導軌
最大工件高度 170mm
輪廓照明 高亮度LED照明
表面照明 同軸光照明，環形LED照明
電源 110V-240V
