- 光學數據傳輸器DDLS 508 120.0

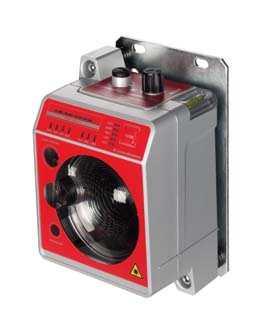

商品描述 DDLS 508 120.0 - 光學數據傳輸器
商品編號 50131027
基礎數據
系列DDLS 500
光學數據
工作范圍100 ... 120,000 mm
光源激光, 紅外線
3設備描述
3.1設備概覽
3.1.1概述
光學數據傳送器DDLS 508通過紅外光透明﹑無接觸且無磨損地傳輸基于TCP/IP或UDP的以太網數據·無需配置MAC地址或IP地址。
傳輸線路由兩臺彼此相對放置的設備組成·
.一臺設備標有“Frequency F3”·另一臺“Frequency F4”·
。也可以根據型號標記DDLS 5xX ....3. ... bzw.DDLS 5xX ... 4 ...來分配設備·
1
設備外殼
2
安裝底板
3
用于支撐水平儀或水平尺的平坦表面
4
接收器透鏡
5
發射器透鏡
6
用于輔助安裝的校準激光器（可選)
7
控制面板中的LED顯示
8
水平儀（配備校準激光器的設備)
9
連接區域
10
運行模式選擇開尖
11
用于垂直對準的調節螺絲
12
用于水平對準的調節螺絲
13
用于遠程診斷的狀態LED
14
水平儀或水平尺的支撐邊緣
15
以太網接口·M12
16
電源接口·M12
3.1.2功能特征和交付選項
。數據傳輸距離可達200 m
。可選的校準激光器·包含用于輔助安裝的水平儀.上部和側面用于支撐水平儀或水平尺的平坦表面
。使用Single-handed Adjustment (SHA)一個人即可對準設備。可選擇內置加熱器的型號用于低至-5C的工作溫度
可用于低至-35°℃
·大開口角度的發射透鏡（如有需要請咨詢)
3.1.3協議特定屬性
所有TCP/IP和UDP協議的與協議無尖的數據傳輸·例如:。PROFINET RT
. EthernetlP(Rockwell).......以及其他
傳輸安全協議
DDLS 508適用于傳輸以下安全協議︰。PROFlsafe over PROFINET
注意
DDLS 508不適用于傳輸以下協議︰
- PROFINET IRT
- EtherCAT*
- Safety-over-EtherCAT (FSoE)*
* EtherCAT和FSoE協議必須使用DDLS 538光學數據傳輸·
工作原理
建立數據傳輸線路需要一對設備·為了使設備在數據傳輸期間不會相互影響﹐它們使用不同的頻率··
頻率為F3的一個設備
產品名稱:DDLS 5XX xxx.3 YY
銘牌上的標識:Frequency F3·
頻率為F4的一個設備
產品名稱:DDLS 5xX xxx.4 YY
銘牌上的標識:Frequency F4
注意
安裝檢測范圍為200 m的設備!
對于檢測范圍為200 m的設備(DDLS 5Xx 200..)·請始終將頻率為F4的設備安裝為固定設備·
