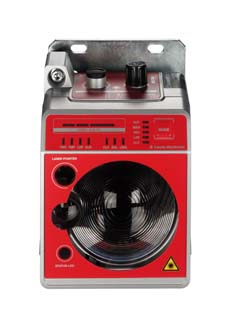

- Leuze編碼器 DDLS 508 120.4 L
使用校準激光器進行垂直安裝(升降軸)
4.2.2使用校準激光器進行垂直安裝(升降軸)
注意
只能使用校準激光器的目標光斑進行能垂直安裝!
垂直安裝設備時僅使用校準激光器的目標光斑(見第章4.2.1 "使用校準激光器進行水平安裝（移動軸）")·
不能使用水平儀和激光點1...4·
將兩個設備以30 mm的側向儒移彼此相對安裝·安裝設備時·一臺設備上的發射器中心與另一臺設備的接收器中心相對·
注意
如果將設備安裝在C型材導軌上·則可以在基本安裝或微調中獲得更大的靈活性·
裝
Leuze
從鉆孔模板上沿穿孔方向取下光學器件窗口的輪廓·
使用隨附的自粘標簽將分離的鉆孔模板粘貼到移動設備的光學器件窗口上·
開后固定設備的校準激光器·為了開后校準激光器﹐請激活LAS運行模式（校準激光器)(見第章6.1"設置運行模式")·
在手動模式下將移動設備在升降軸上移動到大距離處·
通過調節螺絲校準固定設備（見第章3.1.1"設備結構"·點11和點12）﹐并在必要時通過C型導軌來調節設備·
校準激光器的目標光斑必須在移動設備上鉆孔模板的中心·在手動模式下將移動設備在升降軸上移動到小距離處·
校準激光器的目標光斑不得離開移動設備上鉆孔模板的外環·必要時·重新校準固定設備·
尖閉固定設備的校準激光器·為了關閉校準激光器﹐請激活AUT運行模式(自動)(見第章6.1"設置運行模式")·
使用隨附的自粘標簽將分離的鉆孔模板粘貼到固定設備的光學器件窗口上·
開后移動設備的校準激光器·為了開后校準激光器﹐請激活LAS運行模式（校準激光器)(見第章6.1"設置運行模式")·
在手動模式下將移動設備在升降軸上移動到大距離處·
通過調節螺絲校準移動設備（見第章3.1.1."設備結構”·點11和點12）·并在必要時通過∈型導軌來調節設備·
校準激光器的目標光斑必須在固定設備上鉆孔模板的中心·
在手動模式下將移動設備在升降軸上移動到小距離處·
校準激光器的目標光斑不得離開固定設備上鉆孔模板的外環·必要時·重新校準移動設備·
關閉移動設備的校準激光器·為了尖閉校準激光器﹐請激活AUT運行模式（自動)(見第章6.1"設置運行模式")·
從固定設備上移除鉆孔模板·
在升降軸上安裝設備完成·其他操作︰
。對升降軸進行微調(見第章6.2"微調")“
