- 規 格 說 明
使用
環境 環境溫度 0~50℃
相對濕度 ≤85RH 避免強腐蝕氣體
供電電壓 常規型 AC220V+10-15%（50Hz±2Hz）
特殊型 AC85~260V——開關電源 DC24V ±2V——開關電源
功耗 ≤6W
輸入
信號 模擬量 熱電偶：標準熱電偶——B、S、K、E、J、T、WRe3-25等
電阻：標準熱電阻——Pt10、Pt100.1、Cu50、Cu100 等遠傳壓力電阻等
電流：0~10mA、4~20mA、0~20mA等——輸入阻抗≤250Ω
電壓：0~5V、1~5V、mV等——輸入阻抗≥250KΩ
開關量 脈沖信號：波形——矩形、正弦或三角波
輻度——大于4V（或根據用戶要求任定）
范圍——0~10KHz（或根據用戶要求任定）
接點信號：電接點輸入信號
輸出
信號 模擬量輸出 DC 0~10mA（負載電阻≤750Ω） DC 4~20mA（負載電阻≤500Ω）
DC 0~5V（負載電阻≥250KΩ） DC 1~5V（負載電阻≥250KΩ）
開關量輸出 繼電器控制輸出-繼電器ON/OFF帶回差。AC 220V/3A DC 24V/5A（阻性負載）
可控硅控制輸出-SCR（可控硅過零觸發脈沖）輸出，0.5A/400V
固態繼電器輸出-SSR（固態繼電器控制信號）輸出，6~24V/30mA（電壓不可調）
雙向可控硅輸出-SOT可控硅輸出，5A/400V
通訊輸出 接口方式——標準串行雙向通訊接口 RS-485、 RS-232 C、RS-422等
波特率——300~9600bps 儀表內部自由設定
饋電輸出 DC 24V 負載≤30mA
測量精度 ±0.2%FS±1字或±0.5%FS±1字
分辨率 ±1字
測量范圍 -1999~9999字
顯示方式 -1999~9999字測量值顯示 -1999~9999字設定值顯示 發光二級管工作狀態顯示
方式 控制/報警方式為帶回差上限或下限報警(用戶可自由設定)
控制精度 ±1字
溫度補償 0~50℃數字式溫度自動補償
打印控制 可選擇直接配接各型串打印機(如LQ-300K,TPuP系列微打等)，打印接口為RS-232C
打印精度 同儀表精度
參數設定 面板輕觸式按鍵設定 、參數設定值斷電后永久保存、參數設定值密碼鎖定
保護方式 輸入回路斷線報警(熱電偶或電阻輸入時)、繼電器輸出狀態LED指示、輸入超/欠量程報警、
電源欠壓自動復位、工作異常自動復位（Watch Dog）

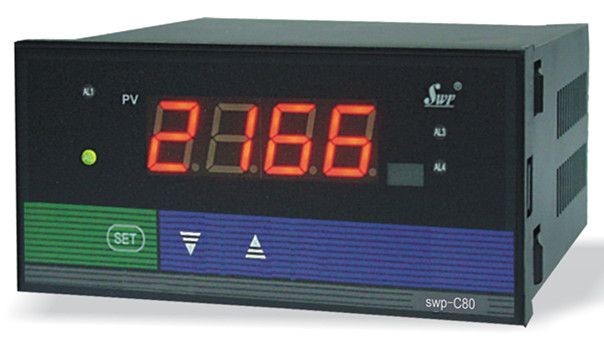

★SWP-LED系列數字顯示控制儀型譜表
型號 代 碼 說 明
SWP- □ □ □□ -□ □ -□□ -□ □ -□ □ LED系列數字顯示控制儀
外形特征 C
S 橫式顯示儀表*1
豎式顯示儀表*1
外形尺寸 1
4
7
8
9 48×48mm
96×48mm（橫式），48×96mm（豎式）
72×72mm
160×80mm（橫式）,80×160mm（豎式）
96×96mm
控制作用 01
03
04 測量顯示
三位式控制
四限控制或四限報警輸出
通訊方式 □ 參見 “通訊方式”
輸出方式 □ 參見 “控制輸出方式”
輸入類型 □□ 參見 “輸入類型”
第一報警方式 N
H
L 無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
第二報警方式 N
H
L 無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
饋電輸出 P DC24V饋電輸出
供電方式 W
T DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源，可省略）*3
★SWP-LED系列光柱測量顯示控制儀型譜表
型 號 代 碼 說 明
SWP- ST□ □□ -□ □ -□□ -□ □ -□ -□ -□ 光柱顯示測量儀
外形尺寸 8 160×80mm（橫式）,80×160mm（豎式）
控制作用 01
03
04 測量顯示
三位式控制
四限控制或四限報警輸出*2
通訊方式 □ 參見 “通訊方式”
輸出方式 □ 參見 “變送輸出方式”
輸入類型 □□ 參見 “輸入類型”
第一報警方式 N
H
L 無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L） *2
第二報警方式 N
H
L 無報警（可省略）
上限控制/報警（四限控制/報警2H）*2
下限控制/報警（四限控制/報警2L）*2
饋電輸出 P DC24V饋電輸出
供電方式 W
T DC24V供電
AC85-260V供電（開關電源）
AC220V供電（線性電源, 可省略）
供電方式 X 橫式顯示
豎式顯示（可省略）
★ 注1：C80、C90系列為0.8英寸LED顯示、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
★ 注2：四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定要的控制或報警方式.(四限控制/報警僅T.C80、S80和C90系列提供，2H代表兩個上限控制/報警，2L代表兩個限控制/報警) 。
★ 注3：光柱顯示控制儀SWP-ST803-01-23-HL-X（橫式表“S”可省略）。
★通訊方式：
代 碼 0 2 3 4 8 9
通訊方式 無通訊 RS-232 打印口 RS-422 RS-485 特殊規格
★通訊協議：出廠時采用SWP通訊協議。
用戶有訂購特殊的通訊協議請在訂貨時注明。
選用打印口的儀表，有部分儀表無法滿足打印功能，訂貨時選用功能上能夠滿足其要求的儀表代替。
★控制輸出方式：
選型代碼 0 1 2 3 4 5 6 7 8 9
輸出方式 無輸出 繼電器 4~20mA 0~10mA 1~5V 0~5V SCR輸出 SSR輸出 特殊規格 SOT輸出
SCR-可控硅過零觸發脈沖輸出 SSR-固態繼電器控制輸出 SOT-雙向可控硅輸出
★變送輸出方式：
選型代碼 0 2 3 4 5 8
輸出方式 無輸出 4~20mA 0~10mA 1~5V 0~5V 特殊規格
★ 輸入類型：
代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍
01 B 400~1800℃ 09 Pt100.1 -199.9~320.0℃ 17 30~350Ω -1999~99999 d
02 S 0~1600℃ 10 Cu50 -50.0~150.0℃ 18 特殊規格 用戶待定
03 K 0~1300℃ 11 Cu100 -50.0~150.0℃ 19 4~20mA開方 -1999~99999 d
04 E 0~1000℃ 12 4~20mA -1999~99999 d 20 0~10mA開方 -1999~99999 d
05 T -199.9~320.0℃ 13 0~10mA -1999~99999 d 21 1~5V開方 -1999~99999 d
06 J 0~1200℃ 14 1~5V -1999~99999 d 22 0~5V開方 -1999~99999 d
07 WRe3~25 0~2300℃ 15 0~5V -1999~99999 d 23 全可切換輸入
08 Pt100 -200~650℃ 16 0~20mA -1999~99999 d
★ 注：切換輸入只需設定儀表二級參數，詳細情況見“使用說明書”。
★ 注3：C70、C10無頻率信號輸入。出廠默認開關電源。
