- 一、概述
該試驗臺依據相關國家標準和行業標準，可對汽車整車性能進行試驗和檢測。通過試驗后，判斷各部件產品是否合格，是否有干擾。所有測試結果由計算機自動記錄。
二、依據標準：
相關企業要求
三、試驗臺詳細說明

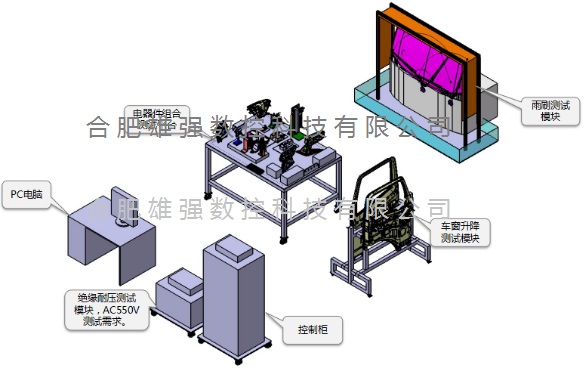

3.1 試驗臺構成
該試驗臺包括：計算機控制系統、儀表系統（車速、燃油傳感器）；開關（組合開關、翹板開關）；驅動機構（車速、燃油驅動機構）、開關（組合開關、翹板開關驅動機構）；負載部分（雨刮器、玻璃升降器、燈泡負載箱）等組成。
3.3試驗功能介紹
3.3.1計算機控制系統
計算機控制系統包括：
電源模塊： 車速傳感器： 30V30A 1只
燃油傳感器： 30V30A 1只
組合開關： 30V50A 1只
翹板開關： 30V50A 1只
負載箱： 30V80A 3只
3.3.2讀取數據及CAN數據分析解讀
儀表及部分開關帶CAN通信，計算機時實讀取相關數據并保存與分析
如：儀表讀取的車速與燃油高度等
3.3.3控制驅動機構及模擬各觸點功能
模擬觸點功能：
1，儀表不要時。計算機直接讀取車速與燃油的時實數據。
2，開關不要時。計算機界面有模擬各觸點的端口，各觸點任一組合。時實模擬實車控制機構。
控制驅動機構功能：
1，車速傳感器：
檢測內容：
車速傳感器單一試驗（誤差、耐久）；
與儀表組合的系統試驗（誤差、耐久）；
電壓變化試驗；
輸出特性試驗。
試驗內容：
傳感器分別與儀表、傳動裝置（調速電機）連接；
進行轉速循環試驗至規定的累積里程數；
向儀表發送總線車速信號，觀察整個測試周期車速信號偏差。
傳動裝置帶動傳感器轉軸旋轉，用示波器檢測信號輸出脈沖數、周期、占空比和輸出信號波形等特性。
車速里程表傳感器提供可調電壓源（提供8-12V可調電壓）
傳感器連接電機：可交變轉速循環，轉速由表盤最大轉速的50%至80%再到50%為一個循環，循環周期≤60s；
2，燃油傳感器：
檢測內容
1、燃油傳感器的單一試驗（誤差、耐久）；
2、與儀表組合的系統試驗（誤差、耐久）；
3、絕緣耐壓試驗（AC550V）；
4、油箱晃動試驗。
