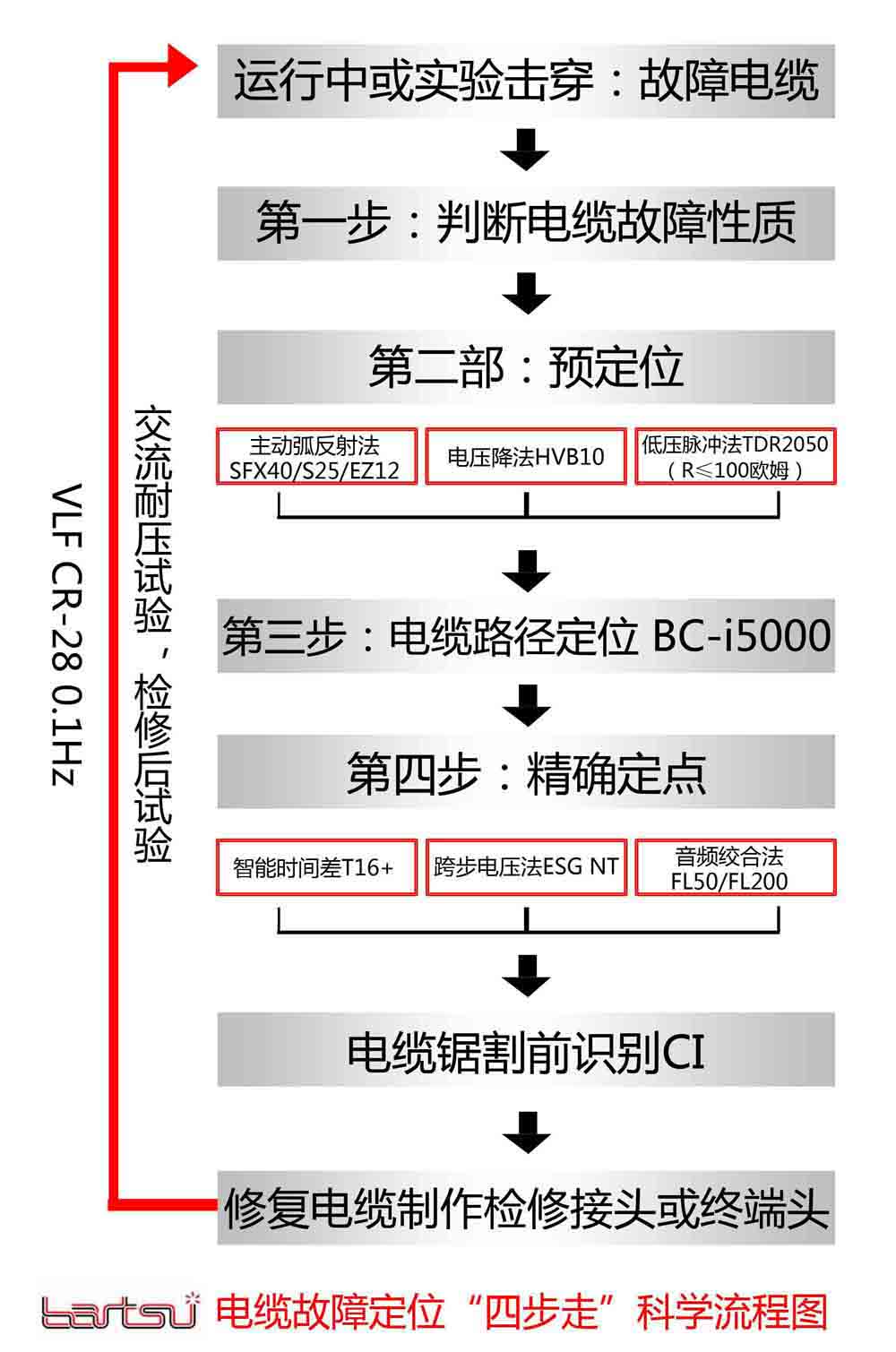

電纜故障快速檢測定位方法 圖文 電纜故障定位是先進儀器和科學有效測試步驟結合的典范。二者強強聯合，使電纜班測試人員如虎添翼，享受著快速找到故障點的工作滿足感和成就感。從電纜故障定位的步驟看，一般分為判斷電纜故障性質、預定位、路徑定位、精確定點四步走： 1. 判斷電纜故障性質： 建議帶好一只500V-2500V電動高阻計、一只多歐姆檔的萬用表。分別測量各相對地、相間絕緣電阻，檢測導體連通性，確定故障相和測試相。 2. 預定位： 以弧反射發為主以智能電壓降法為輔當前最領先的便攜式儀器預定位方法是弧反射15次滑動技術（ARM slide）：在電弧作用時間延長到720ns及以上的前提下，一個電弧周期內按照步距依次發出15個采樣脈沖，提高了一次成功率。 3. 路徑定位： 電纜路徑地理分布圖不僅是找故障的必要條件，也是有效預防外力破壞的科學方法。先進的電纜路徑定位儀支持直連法、夾鉗法兩種連接方式，夾鉗材料升級到超坡莫合金技術，配備帶電直連法LCC濾波器。 4. 精確定點： 精確定點是電纜故障定位的最后一環，對縮短電纜搶修結零時間、減少城市黃金地段開挖成本、降低一線電纜試驗班人員野外勞動強度起著決定性作用。先進的精確定點技術是智能時間差法：BNR智能降噪技術，并自動給出故障點的前進方向。
