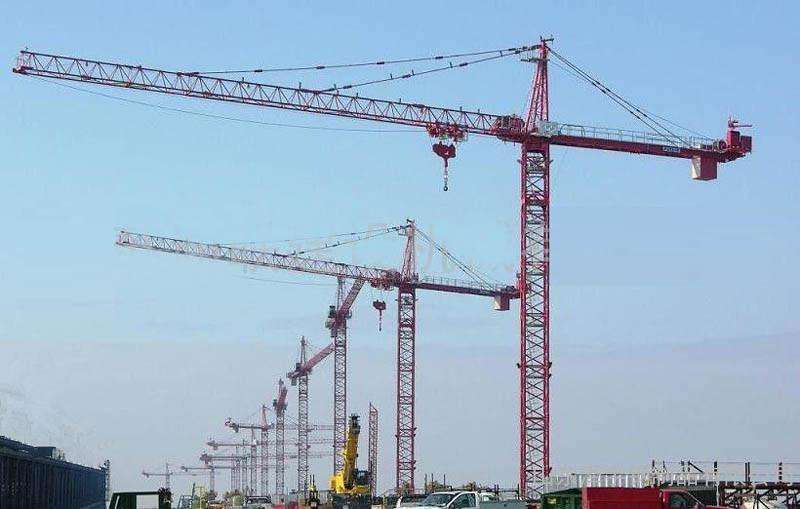

文章來源：廣州市安普檢測技術服務有限公司 塔式起重機主要用于建筑施工工地，履帶式起重機大多用于大型鋼結構或設備的安裝，與其他類型的起重機一樣，各工作機構一般都是以重復、短時、間歇方式工作。起重機結構除承受自重和工作載荷之外，還要承受慣性及沖擊等附加載荷的作用，主要受力部件長時間受到較大的壓、彎、剪切等重復載荷的作用，容易疲勞損傷甚至導致整體失效，發生事故。在我國起重機械被列為特種設備，要求進行適時的質量安全檢測。這類設備的結構及主要受力部件的疲勞損傷總是以裂紋方式顯現，這種缺陷大都出現在構件表面，因為裂紋細小，僅憑肉眼不易發現，必須通過表面無損檢測方法才能發現。在諸多無損檢測方法中，磁粉探傷方法是有效的檢測手段之一。2019年12月27日廣州市安普檢測技術服務有效公司對東莞虎門某集裝箱碼頭對起重機及吊鉤進行無損檢測，采用磁粉檢測探傷手段。我們以服務案例為背景，來闡述吊鉤無損檢測探傷的重要性和必要性。 磁粉探傷是一種利用導磁金屬在磁場中的被磁化，并通過顯示介質（磁粉）來檢測工件表面或近表面缺陷（漏磁場吸引形成的磁痕圖像）的一種探傷方法。 具有設備簡單，操作方便、速度快、觀察缺陷直觀和靈敏度較高等優點。能夠發現工件表面或近表面下的發紋、裂紋、氣孔、夾雜、折疊等缺陷。 1.裂紋特點和產生部位 在用年限較長的起重設備，主要受力構件及其連接焊縫由于受到交變載荷的長期作用，在結構受拉、剪應力較大的部位，要承受彎曲和扭轉疲勞損傷而產生疲勞裂紋。這類裂紋斷續而且細小，存在焊縫或構件的表面。缺陷取向一般沿著焊縫縱向、構件軸向或壓延方向分布。發生與焊縫接頭的，多數存在與焊縫焊道間、焊趾處或者表面缺陷等應力集中部位。 2. 疲勞裂紋磁粉檢測探傷的要點 針對結構出現的疲勞裂紋斷續而且細小的特點，因便攜式磁粉探傷機構檢測靈敏度不高，易造成漏檢，故在對整機進行安全評估無損檢測時，建議采用直流通電法觸頭式設備進行檢測。 檢測表面準備充分，應用角向磨或拋光設備，清除焊縫或結構表面的油漆、銹蝕等雜質，并露出金屬光澤；要保證觸頭與工件之間有良好的電接觸，應根據工件的形狀與尺寸等因素的變化，調整電極間距和磁化電流。對發現的缺陷應做好記錄，缺陷深度是一種重要參數，測量時應采用準確度較高的裂紋測探儀；當深度較大時也可采用超聲波探傷進行測量，給出修復用的指導數據，因此此時已沒有進行評估必要了。 3.總結與思考 （1）使用年限超過15年的塔式起重機與履帶式起重機，其主要受力部分一般都存在不同程度的疲勞的裂紋，而且有的已相當嚴重。 （2）這類疲勞裂紋不僅存在于關鍵連接焊縫上，而且在主要受力杠件或板件的母材上也同事存在，只是缺陷多少與嚴重程度不同。因此可以說，疲勞裂紋具有結構整體均勻分布性。 （3）使用時間越久，缺陷越嚴重。這類缺陷的客觀存在，在多大程度上將對起重設備造成失效破壞。 （4）這類起重機設備今后在進行質量安全的定期檢測時，存在一個是否要特別增加探傷檢測項目的問題。這個問題同樣棘手，若不增加，就有可能因疲勞裂紋擴展而導致設備突然失效；若增加該項目，那么就有一個評價判定的規范的制定問題。 由于受各種技術條件的制約，起重機金屬結構在其材質、構造形式及制造、加工、安裝等方面都不可避免地存在一定的缺陷，這種缺陷在重復載荷的作用下，就會形成許多裂紋并組件擴展。在結構工作初期，因其非常細小，一般不會被發現，也不會導致結構破斷。但由于使用年限較長的起重機，主要受力機構及其連接焊縫長期受到交變重復載荷的作用，疲勞裂紋大量增加且不斷擴展，結構疲勞也在不斷加劇，當損傷積累到一定程度后，遇到偶發事件或超載，在惡劣工況下甚至是正常載荷作用下，也可能導致細小的裂紋迅速擴展形成連續裂縫，造成結構撕裂破壞引發突然的斷裂事故。目前，施工企業為搶工程進度，設備被迫連續運轉，得不到正常的檢查和維修保養，設備帶故障工作現象普片，導致動力機構和鋼結構疲勞壽命迅速縮短，造成設備突然事故增多。 本案例結構承力構件的磨損和機械的工作循環次數方面，詳細講明塔式起重機因長期使用而存在的安全隱患，以及每年必須對起重設備及吊具進行無損檢測必要性。 廣州第三方檢測機構 廣州市安普檢測技術服務有限公司的無損檢測探傷的服務行業： 1.機械加工（鍛鑄件、管道、風電塔筒） 2.石油行業（鉆采設備、石油管材、壓力容器等） 3.電力行業（風電、水電、火電等發電站設備） 4.鋼結構 5.礦山設備 6.港口機械 7.化工設備 廣州第三方檢測機構 廣州市安普檢測技術服務有限公司無損檢測探傷有那些服務項目呢？ 一、磁粉檢測探傷MT 二、液體滲透檢測探傷PT 三、超聲波檢測探傷UT 四、射線檢測探傷RT 公司簡介： 廣州市安普檢測技術服務有限公司作為工業無損檢測企業擁有國家CNAS、CMA資質，服務優勢在于以更短的檢測檢驗周期和更優惠的服務價格，為客戶節約成本和周期，幫助客戶快速獲取準確有效數據，并為客戶提供后期技術服務支持。廣州安普檢測技術服務有限公司作為平臺化運營品牌，與國內外多家實驗室建立了良好的合作關系，旨在為客戶、行業提供更全面、更優質的檢測咨詢服務。
