- 一、液化天然氣（LNG）加氣機檢定裝置的意義:目前，LNG加氣機在使用過程中的LNG的溫度一般為-120℃~-160℃，加氣管內外溫差大，夏天甚至可以達到200℃，因此在管路中普遍存在氣化現象，形成氣液混合多相流的情況。此外，LNG質量流量計在氣液混合比超過一定值時，計量誤差較大，容易發生貿易糾紛，不能滿足公平貿易結算的要求。
LNG作為大宗貿易商品，既涉及貿易結算，又涉及安全防護，必須解決流量量值的正確和統一問題，這不僅直接關系到貿易雙方的利益，而且按照國家《計量法》的規定，用于貿易結算的LNG加氣機檢定裝置應依法納入強制管理范圍，因此必須進行型式評價、首次檢定、后續檢定和使用中檢定。其目的就是為了保證加氣機計量準確可靠，確保計量法在加氣機領域的貫徹實施。同時對規范加氣機生產企業的建設，也具有及其重要的意義
二、液化天然氣（LNG）加氣機檢定裝置

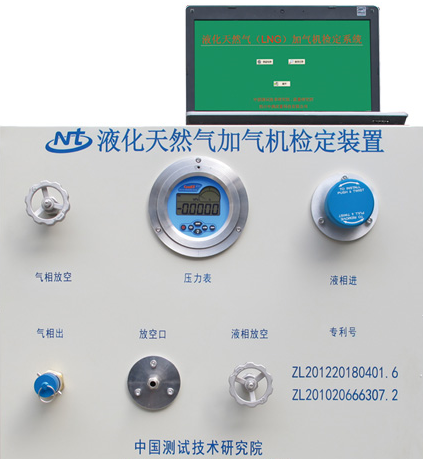

1、概述 液化天然氣（LNG）加氣機檢定裝置是將LNG加注到LNG汽車儲氣瓶的一種超低溫計量設備。LNG加氣機檢定裝置是中國測試技術研究院最新科研項目成果，是在吸收、借鑒國內外最先進技術的基礎上，研制的具有完全自主知識產權的LNG加氣機檢定裝置，并且獲得多項國家專利。
參照的技術指標和試驗方法主要有NFPA57-2002《汽車用液化天然氣（LNG）供氣系統標準》、NFPA59A-2001《液化天然氣（LNG）生產，儲存和裝卸標準》等技術標準以及剛出臺的JJG1114-2015《液化天然氣（LNG）加氣機計量檢定規程》。
2、主要用途
LNG加氣機檢定裝置適用于計量部門對LNG加氣機開展型式試驗、首次檢定、后續檢定和使用中檢驗，適合于LNG加氣機生產企業對LNG加氣機進行整機出廠檢定，也是作為即剛出臺的JJG1114-2015《液化天然氣（LNG）加氣機計量檢定規程》的配套檢定裝置。
3、 技術指標
LNG加氣機檢定裝置主要技術指標
序號 項目 技術指標
1 裝置擴展不確定度 0.3% k=2
2 檢定介質 液化天然氣（LNG）
3 質量流量 ≤80kg/min
4 額定工作壓力 1.6MPa
5 使用環境大氣壓力 86kPa～106kPa
6 環境溫度 -25℃～50℃
7 相對濕度 30%～90%
8 工作電源 DC12V
9 外觀尺寸 650x680x690
10 重量 ＜100KG
11 防爆標志 ExdibⅡBT4Gb
