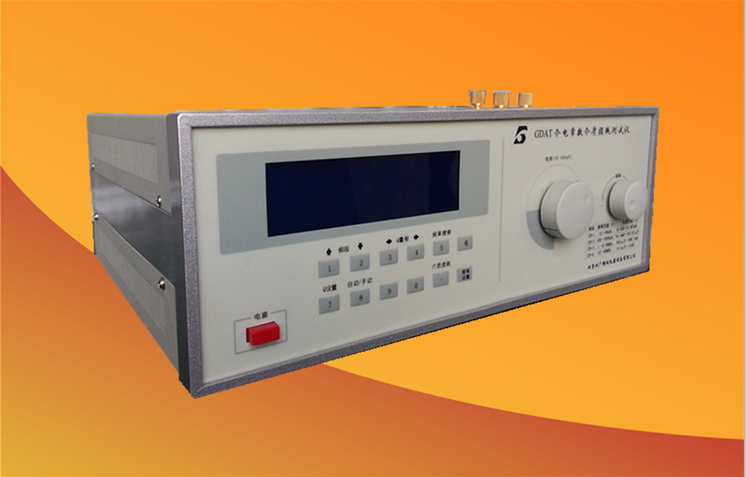

- 介電常數測試儀 介電體（又稱電介質）最基本的物理性質是它的介電性，對介電性的研究不但在電介質材料的應用上具有重要意義，而且也是了解電介質的分子結構和激化機理的重要分析手段之一，探索高介電常數的電介質材料，對電子工業元器件的小型化有著重要的意義。介電常數（又稱電容率）是反映材料特性的重要參量，電介質極化能力越強，其介電常數就越大。測量介電常數的方法很多，常用的有比較法，替代法，電橋法，諧振法， 表法，直流測量法和微波測量法等。各種方法各有特點和適用范圍，因而要根據材料的性能，樣品的形狀和尺寸大小及所需測量的頻率范圍等選擇適當的測量方法。
介電常數測試儀工作特性
1．Q值測量
a．Q值測量范圍：2～1023；
b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；
c．標稱誤差
A C
頻率范圍 25kHz～10MHz 100kHz～10MHz
固有誤差 ≤5％±滿度值的2% ≤5％±滿度值的2%
工作誤差 ≤7％±滿度值的2% ≤7％±滿度值的2%
頻率范圍 10MHz～60MHz 10MHz～160MHz
固有誤差 ≤6％±滿度值的2% ≤6％±滿度值的2%
工作誤差 ≤8％±滿度值的2% ≤8％±滿度值的2%
2．電感測量范圍
A C
14.5nH～8.14H 4.5nH～140mH
3．電容測量
A C
直接測量范圍 1～460p 1～205p
主電容調節范圍 40～500pF 18～220pF
準確度 150pF以下±1.5pF；
150pF以上±1% 150pF以下±1.5pF
150pF以上±1%
注：大于直接測量范圍的電容測量見使用方法。
4．信號源頻率覆蓋范圍
A C
頻率范圍 10kHz～60MHz 0.1～160MHz
CH1 10～99.9999kHz 0.1～0.999999MHz
CH2 100～999.999kHz 1～9.99999MHz
CH3 1～9.99999MHz 10～99.9999MHz
CH4 10～60MHz 100～160MHz
頻率指示誤差 3×10-5±1個字
5．Q合格指示預置功能：預置范圍：5～1000
6．Q表正常工作條件
a. 環境溫度：0℃～+40℃；
b．相對濕度：<80％；
c．電源：220V±22V，50Hz±2.5Hz。
7．其他
a．消耗功率：約25W；
b．凈重：約7kg；
c.外型尺寸：（寬×高×深）mm：380×132×280。
介電常數測試儀主要技術特性：介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數(ε)，可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，測量核心采用了頻率數字鎖定，標準頻率測試點自動設定，諧振點自動搜索，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。
介電常數測試儀裝置：
2.3.1 平板電容器極片尺寸：:Φ38mm和Φ50mm二種.
2.3.2 平板電容器間距可調范圍和分辨率：0～8mm， ±0.01mm
2.3.3 圓筒電容器線性： 0.33 pF /mm±0.05 pF,
2.3.4 圓筒電容器可調范圍：±12.5mm（±4.2pF）
2.3.5 裝置插頭間距：25mm±0.1mm
2.3.6 裝置損耗角正切值:≤2.5×10-4
產品保修售后服務承諾：
一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。
二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。
三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠對設備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。
四、軟件升級：終生免費提供新版本控制軟件。
五、保修：
1、設備保修兩年，終身售后服務，一年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后，最遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法。
2、保修期內人為損壞的零部件按采購（加工）價格收費更換。
3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。
4、傳感器過載及整機電路超壓損壞不在保修范圍內。
六、售后管理：
我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護
