塑料簡支梁沖擊試驗機 沖擊強度測定儀
- 用 途：
- 主要用于硬質塑料（包括板材、管材、塑料異型材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。本試驗機是化工行業、科研單位、大專院校質量檢測等部門理想的試驗設備。

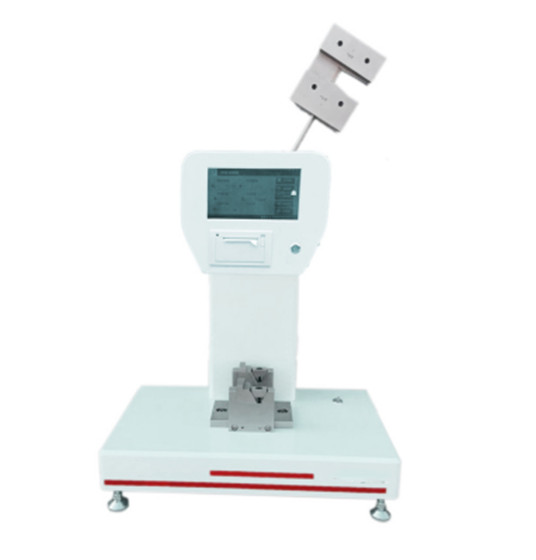

- XJJ-5簡支梁沖擊試驗機
儀器概述
XJJ-5系列沖擊試驗機主要用于硬質塑料（包括板材、管材、塑料異型材）、增強尼龍、玻璃鋼、陶瓷、鑄石、電絕緣材料等非金屬材料沖擊韌性的測定。本試驗機是化工行業、科研單位、大專院校質量檢測等部門理想的試驗設備。
符合標準
該系列沖擊試驗機主要技術參數完全符合IS0179、GB/T1043、GB/T2611、GB/21189、ISO 179:2010、ISO 180:2000標準的要求。是一種結構簡單、操作方便、數據準確可靠、自動計算沖擊強度。該機為臺灣臺達原廠觸摸屏顯示，配備USB接口，可以連接計算機，配微型打印機，外觀精美的沖擊試驗機。
工作原理
用已知能量的擺錘打擊支承成水平梁的試樣，由擺錘一次沖擊使試樣破壞。沖擊線位于兩支座正中，以沖擊前、后擺錘的能量差，確定試樣在破壞時所吸收的能量。然后按試樣原始橫截面積計算其沖擊強度。
試樣類型、尺寸、支撐線間距離（單位：mm）
試樣
類型 長 度(l) 寬 度(b) 厚度(d) 支撐線間距離L
1 80±2 10±0.5 4±0.2 62
2 25h 10或15 3 20h
3 11h或13h 6h或8h
技術參數
型 號 XJJ—5
沖 擊 速 度 2.9m/s
沖 擊 能 量 2.0,4.0,5.0J 7.5J 15.0J 25.0J
沖擊擺力矩 Pd0.5=0.26795Nm
Pd1=0.53590Nm
Pd2=1.07180Nm
Pd4=2.14359Nm
Pd5=2.67949Nm
擺錘預揚角 1500
打擊中心距 230mm
沖擊刀刃圓角半徑 (2±0.5)mm
沖擊刀刃夾角 (30±1)0
鉗口圓角半徑 (1.0±0.1)mm
鉗口支撐線間距離 62
電源電壓： 220VAC-15%～220VAC+10%，50Hz (單相三線制)
儀器尺寸： 700mm長×400mm寬×850mm高
