塑料定量應力檢測儀
- 用 途：
- 塑料定量光學測量、應力分析儀、內應力檢測儀、偏光應力儀
- PA100的主要性能
1.應力圖像的分布
應力豎軸方向等大范圍內的應力分布，
可以通過圖像來保存
2.應力的表格顯示
任意兩點之間的雙折射的圖像分布，
可以通過表格形式進行保存
3.范圍分析
任意四角或者圓形區域內的應力分布直方圖
可以進行顯示并保存。
4.3次元表格顯示
通過立體圖像顯示，讓圖像更直觀具體。
測定原理
光通過具有雙折射的透明物體時，偏光狀態會發生改變（光彈性原理）。相反，通過光透過物體前后偏光狀態的比較，可以對物體的雙折射進行分析。
利用photonic結晶和薄膜組成的偏光檢測儀器可以捕捉到偏光信息。加之利用了專用的計算、圖像處理軟件，讓應力分布狀況能定量化、數據化和可視化。

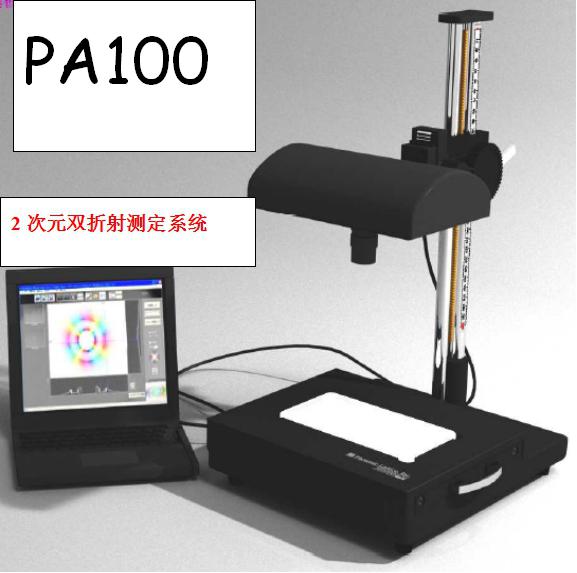

PA-100
PA-100-L
●測定
測定范圍
0-1/4λ(130nm)
←
反復測量精度
±0.5nm以下
●裝置
偏光圖像像素
560*434pixels
←
測定波長
520nm
←
●包裝
尺寸
310*395*605.5mm
450*538*915.5mm
重量
18kg
24kg
●其他
接口
USB2.0
←
電源、電流
AC100
←
軟件
WPA-View1.0
←
其他附件
臺式電腦、標準鏡片、使用說明書
←
●可能會定期對參數進行改善
●本裝置利用光學原理測定，結果用光程差（nm單位）來表示。
