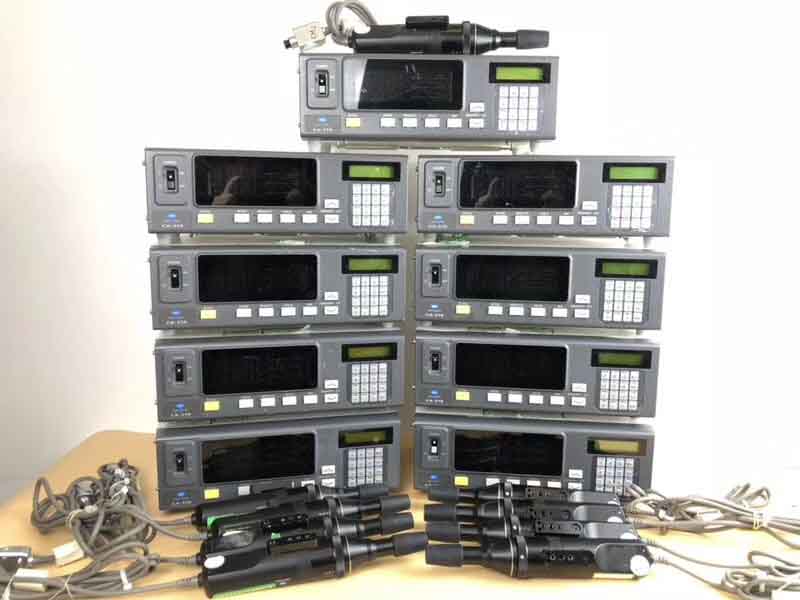

CA-310
新一代產品，超越CA-210
測量LED背光的LCD顯示器時，精度更高，速度更快
顯示器色彩分析儀
可測量LCD，OEL，FED等顯示器件
更快速、更精確、對低亮度更敏感、使用更簡便。
主要規格
類別 CA-310 (LED 閃爍度探頭 ?27) CA-310 (LED 閃爍度探頭 ?10)
傳感器 硅光元件
測量口徑 ?27 mm ?10 mm
受光角 ±2.5° ±5°
測量距離 30±10mm 30±5mm
顯示范圍 亮度 0.0001-1000 cd/m2 0.0001-3000 cd/m2
色度 可顯示為4位或3位小數（可選擇）
亮度 測量范圍 0.0050-1000 cd/m2 0.0150-3000 cd/m2
精度
(白場)*1 10.00-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2
±3%±0.0010 cd/m2 30.00-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2
±3%±0.0030 cd/m2
重復性(2δ)*1 1.000-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2
0.2% + 0.0010 cd/m2 3.000-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2
0.2% + 0.0030 cd/m2
色度 測量范圍 0.0500-1000 cd/m2 0.1500-3000 cd/m2
精度*1
(溫度:23°C±2°C,
相對濕度: (40±10)%) 20.00-100 cd/m2
0.0500-4.999 cd/m2
5.000-19.99 cd/m2
120 cd/m2
±0.003 適用于白場
±0.005 適用于白場
±0.004 適用于白場
±0.002 適用于白場
(±0.004 適用于單色)*2 60.00-3000 cd/m2
0.1500-14.99 cd/m2
15.00-59.99 cd/m2
120 cd/m2
±0.003 適用于白場
±0.005 適用于白場
±0.004 適用于白場
±0.002 適用于白場
(±0.004 適用于單色)*2
重復性(2δ)*1 0.5000-1000 cd/m2
0.0500-0.0999 cd/m2
0.1000-0.1999 cd/m2
0.2000-0.4999 cd/m2
0.001
0.010
0.004
0.002 1.500-3000 cd/m2
0.1500-0.2999 cd/m2
0.3000-0.5999 cd/m2
0.6000-1.499 cd/m2
0.001
0.010
0.004
0.002
閃爍度對比度模式 測量范圍 5 cd/m2或以上 15 cd/m2或以上
顯示范圍 0.0~999.9%
精度 ±1 % (閃爍度頻率: 30 Hz AC/DC 10% 正弦波)
±2 % (閃爍度頻率: 60 Hz AC/DC 10% 正弦波)
重復性 (2δ) 1 % (閃爍度頻率: 20-65 Hz AC/DC 10% 正弦波)
閃爍度JEITA模式※3 測量范圍 5 cd/m2或以上 15 cd/m2或以上
精度 ±0.5 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波)
重復性 (2δ) 0.3 dB (閃爍度頻率:30 Hz AC/DC 10%正弦波)
測量速度※4 xyLV 0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2
2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒 0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2
6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒
閃爍度對比度 16(16)次/秒
閃爍度JEITA *3 0.5 (0.3)次/秒*5
數字 xyLV, T?uvLV, RGB analyze, XYZ, u'v'LV, 閃爍度 (對比度模式)*3
模擬 ?x?y?LV, R/G B/G?G, ?R B/R G/R, 閃爍度 (對比度模式)※3
LCD 2 行16位顯示(帶背光)
同步模式 NTSC, PAL, EXT, UNIV, INT
被測屏同步頻率范圍 垂直同步頻率: 40-200 Hz (亮度色度測量)，40-130 Hz (閃爍度測量)
記憶通道數 100通道
分析儀模式 標準功能
接口 USB，RS-232C（38400 bps或以下）
多探頭擴充 最多5個測量（使用4個探頭擴展板CA-B15）
工作溫度/濕度范圍 溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化范圍: 白場讀數的 ±2% 色度變化范圍: 白場讀數的 ±0.002，測量柯尼卡美能達標準 LCD 單色*1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006
存放溫度范圍 0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露
輸入電壓范圍 100-240V~, 50-60 Hz, 50 VA
尺寸/重量 主機 340(W)×127(H)×216(D) mm/3.58 kg
探頭 ?49×208 mm / 530 g ?49×236 mm / 550 g
類別 CA-310 (LED 通用探頭 ?27) CA-310 (LED 通用探頭 ?10)
傳感器 硅光元件
測量口徑 ?27 mm ?10 mm
受光角 ±2.5° ±5°
測量距離 30±10mm 30±5mm
顯示范圍 亮度 0.0001-1000 cd/m2 0.0001-3000 cd/m2
色度 可顯示為4位或3位小數（可選擇）
亮度 測量范圍 0.0050-1000 cd/m2 0.0150-3000 cd/m2
精度
(白場)*1 10.00-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
±2%±0.0010 cd/m2
±4%±0.0015 cd/m2
±3%±0.0010 cd/m2 30.00-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-29.99 cd/m2
±2%±0.0030 cd/m2
±4%±0.0045 cd/m2
±3%±0.0030 cd/m2
重復性 (2δ)*1 1.000-1000 cd/m2
0.0050-0.0999 cd/m2
0.1000-0.9999 cd/m2
0.1%+0.0010 cd/m2
1% + 0.0010 cd/m2
0.2% + 0.0010 cd/m2 3.000-3000 cd/m2
0.0150-0.2999 cd/m2
0.3000-2.999 cd/m2
0.1% + 0.0030 cd/m2
1% + 0.0030 cd/m2
0.2% + 0.0030 cd/m2
色度 測量范圍 0.0500-1000 cd/m2 0.1500-3000 cd/m2
精度*1
(溫度:23°C±2°C,
相對濕度: (40±10)%) 20.00-1000 cd/m2
0.0500-4.999 cd/m2
5.000-19.99 cd/m2
120 cd/m2
±0.003 適用于白場
±0.005 適用于白場
±0.004 適用于白場
±0.002 適用于白場
(±0.004 適用于單色)*2 60.00-3000 cd/m2
0.1500-14.99 cd/m2
15.00-59.99 cd/m2
120 cd/m2
±0.003 適用于白場
±0.005 適用于白場
±0.004 適用于白場
±0.002 適用于白場
(±0.004 適用于單色)*2
重復性 (2δ)*1 0.5000-1000 cd/m2
0.0500-0.0999 cd/m2
0.1000-0.1999 cd/m2
0.2000-0.4999 cd/m2
0.001
0.010
0.004
0.002 1.500-3000 cd/m2
0.1500-0.2999 cd/m2
0.3000-0.5999 cd/m2
0.6000-1.499 cd/m2
0.001
0.010
0.004
0.002
閃爍度對比度模式 測量范圍 -
顯示范圍 -
精度 -
重復性 (2δ) -
閃爍度JEITA模式*3 測量范圍 -
精度 -
重復性 (2δ) -
測量速度*4 xyLV 0.0050-0.0999 cd/m2
0.1000-1.999 cd/m2
2.000-1000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒 0.0150-0.2999 cd/m2
0.3000-5.999 cd/m2
6.000-3000 cd/m2
4(3.5) 次/秒
5(4.5) 次/秒
20(17) 次/秒
閃爍度對比度 -
閃爍度JEITA *3 -
數字 xyLv, T?uvLv, RGB分析, XYZ, u'v'Lv
模擬 ?x?y?Lv, R/G B/G?G, ?R B/R G/R
LCD 2 行16位顯示(帶背光)
同步模式 NTSC, PAL, EXT, UNIV, INT
被測屏同步頻率范圍 垂直同步頻率: 40-200 Hz
記憶通道數 100通道
分析儀模式 標準功能
接口 USB，RS-232C（38400 bps或以下）
多探頭擴充 最多5個測量（使用4個探頭擴展板CA-B15）
工作溫度/濕度范圍 溫度: 10-28°C，相對濕度70%或以下，無凝露 亮度變化范圍: 白場讀數的 ±2% 色度變化范圍: 白場讀數的 ±0.002，測量柯尼卡美能達標準 LCD 單色 *1，120 cd/m2，23°C，40%濕度時，讀數的 ±0.006
存放溫度范圍 0-28°C: 相對濕度70%或以下，無凝露 28-40°C: 相對濕度40%或以下，無凝露
輸入電壓范圍 100-240V~, 50-60 Hz, 50 VA
尺寸/重量 主機 340(W)×127(H)×216(D) mm/3.58 kg
探頭 ?49×208 mm / 530 g ?49×236 mm / 550 g
*1 在柯尼卡美能達標準條件下（標準LCD，6500K和9300K）。
*2 在白場亮度為120 cd/m2時測量單色亮度。
*3 閃爍度（JEITA模式）測量僅在SDK軟件下支持。
*4 測量探頭連接P1口，使用USB接口（波特率：38400）。
*5 使用柯尼卡美能達計算機測量（P3-600MHz）。
