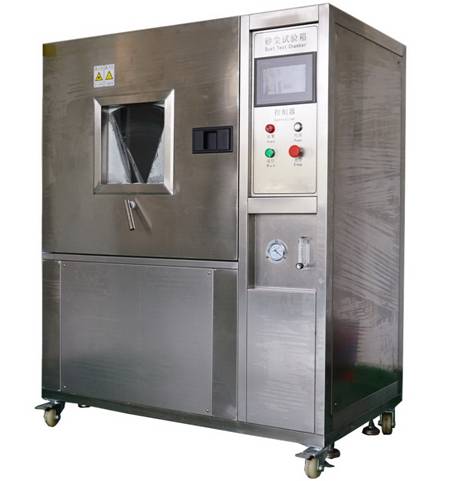

- 內箱800*800mm IPX56砂塵試驗箱
型號及技術參數
型號 ：CX-SC800
工作室尺寸（mm）：800*800*800(深×寬×高)
結構及材質：
本機基本設計原理：
設計一錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。
材質
1．內箱材質：sus304不銹鋼板
2．外箱材質：不銹鋼或A3板噴塑粉
3．箱門上帶有大型觀察窗
4．獨特的風道設計，保證箱體產生非層狀的垂直循環氣流
技術參數
1．網標稱線徑50um
2．線間標稱間距75um
3．箱內、管道內灰塵濃度為2Kg/m3
4．氣流速度：不大于2m/s
5．滑石粉用量：2kg/ m3
控制系統
1．PLC及觸摸屏智能控制系統（翔瑞自主研發）
2．PT100測試傳感器
3．安全保護裝置
4．儀表超溫保護功能
5．電源缺相保護
6．漏電斷路保護器
7．電源：AC380 V 50Hz
8．門：鋼化玻璃門
9. 真空泵 60-600L/H
10. 調壓閥，吸嘴，調壓三件套
控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）
a. 吹塵時間（停、吹）h/m/s 可調
b. 循環周期：任意可調
c. 預設試驗時間:0s～999h99m99s 任意可調
d. 通電：斷—通—斷
金屬篩網尺寸：標稱線徑50um，線間標稱間距75um
吹風機：全塑離心風機
備注：本試驗箱能滿足GB2423、GB4706、GB4208、DIN中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。（配送滑石粉5KG）
本裝置不能滿足GJB150中有風源的砂塵試驗。
名稱 規格型號 數量 產地
電動機保護器 1 正泰
保險座 10A 1
按鈕開關 3 上海
小繼電器 HH54P/220V 2 歐姆龍（日本）
交流接觸器 1810 1 施耐德（法國）
交流接觸器 0910 2 正泰
固態繼電器 40A 1 臺灣陽明
接線排 1520 1
接線排 3010 1
斷路器 30A 1 正泰
砂塵面板 1 外加工
觸摸屏控制器 1 昆侖通泰
PLC信捷 1 無錫
渦輪風機 1 上海
真空系統 1 浙江飛越
使用環境：溫度20-30度 濕度：50-70%HR
三、售后服務承諾
1.保修一年，終身服務；
2保期內：如屬正常操作，造成某部件損壞，供方可免費更換某部件。（深圳市內8小時上門服務，省內24小時上門服務，國內72小時上門服務）
3保期后：如屬正常操作，某部件、零件損壞，需要更換，只收取成本費。
4以提供全面的技術培訓，對設備維護、零配件供應及其他方面要提供及時完善的售后服務。
