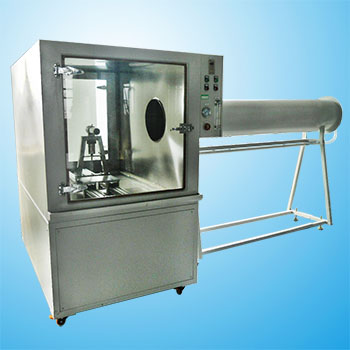

- IPX56噴水試驗箱
一、設備用途
防水試驗箱適用于考核電工產品，外殼和密封在淋雨環境下能否保證設備和元件良好性能的試驗。本產品采用科學設計，使得該設備能夠逼真的模擬噴水試驗環境。走進全面的控制系統以及變頻技術的采用，使得噴水量可自動的調節。
二、標準依據：IEC60529-2001、GB4208-2008、GB2423.23、GB5170.38、GBl0485—93、IPX5. IPX6等效的JIS、DIN、MZl等標準
三、主要技術參數：
試驗室分別由測試臺、儲水槽、控制箱、轉盤、和噴淋系統組成。
技術參數：
序號 型號 技術參數
1 控制系統 觸摸屏+PLC
2 內箱尺寸（mm） 寬 600×深600×高600
3 設備外尺寸（mm 寬1080（加水管寬4500）×深900×高1750mm
4 IPX5噴水孔徑（mm） 6.3
5 IPX6噴水孔徑（mm） 12.5
6 IPX5噴水流量（L/min） 12.5±0.625
7 IPX6噴水流量（L/min） 100±5L/min
8 水壓（Mpa） 按規定水流量調節
9 流量控制 采用帶調節轉子流量計實現手動調節流量
10 噴水距離 2.5*3米(試驗人員控制)
11 噴槍固定方法 機械固定
12 水泵 廣州凌霄不銹鋼多級泵
13 水路材料 不銹鋼+PPR水管焊接
14 轉臺直徑（mm） ￠600
15 轉臺負載電源 AC220V
16 材質 SUS304#不銹鋼板
17 保護裝置 漏電、缺水、短路
18 電源（V） 380V
19 功率（W） 3500W
