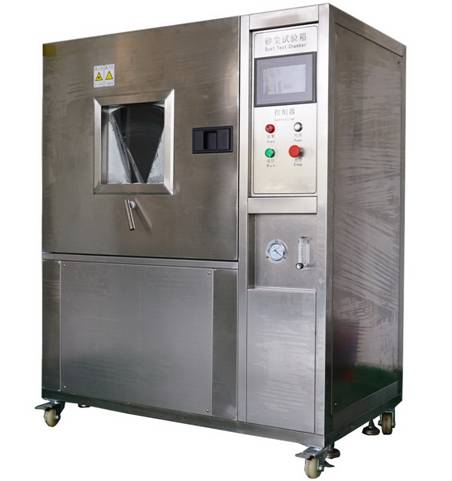

PLC觸屏式IPX56砂塵試驗箱
- 用 途：
- 主要是模擬沙塵暴天氣對鎖具、汽摩零部件、密封件、電力儀表等產品所造成的破壞。
- 一、用途
砂塵試驗機適用于檢測產品的外殼密封性能，主要用于外殼防護等級標準中規定的IP5X和IP6X兩個等級的試驗。主要是模擬沙塵暴天氣對鎖具、汽摩零部件、密封件、電力儀表等產品所造成的破壞。
二、本機基本設計原理：
設計一錐形漏斗，底部有粉塵收集口和抽塵口，在抽塵口處安裝高壓渦輪循環風機，將抽起來的粉塵送到內箱頂部，粉塵再由頂部垂直自然向下吹塵，當粉塵落在漏斗的側壁上，再通過震動裝置將粉塵回收到吸塵口，從而開始循環周而復始。
三、材質
1．內箱材質：sus304不銹鋼板
2．外箱材質：不銹鋼
3．箱門上帶有大型觀察窗
4．獨特的風道設計，保證箱體產生非層狀的垂直循環氣流
四、技術參數
1、型號 ：CX-SC1000
2、工作室尺寸（mm）：1000*1000*1000(深×寬×高)
3、網標稱線徑50um
4、線間標稱間距75um
5、箱內、管道內灰塵濃度為2Kg/m3
6、氣流速度：不大于2m/s
7、滑石粉用量：2kg/ m3
五、控制系統
1、PLC及觸摸屏智能控制系統（Teelong）
2、PT100測試傳感器
3、安全保護裝置
4、表超溫保護功能
5、電源缺相保護
6、漏電斷路保護器
7、電源：AC380 V 50Hz
8、門：鋼化玻璃門
9、真空泵 60-600L/H
10、 調壓閥，吸嘴，調壓三件套
11、 吹風機：全塑離心風機
12、控制器：采用可編程控制器（此控制器具備下述多種任意設定控制功能）
a. 吹塵時間（停、吹）h/m/s 可調
b. 循環周期：任意可調
c. 預設試驗時間:0s～999h99m99s 任意可調
d. 通電：斷—通—斷
備注：本試驗箱能滿足GB2423、GB4706、GB4208、DIN中家用電器、低壓電器、汽車、摩托車零部件外殼防護等級試驗要求。（配送滑石粉5KG）
本裝置不能滿足GJB150中有風源的砂塵試驗。
配件清單：
名稱 規格型號 數量 產地
觸摸屏 1 Mcgee
PLC 14 1 信捷
按鈕開關 3 上海
小繼電器 HH54P/220V 2 歐姆龍（日本）
交流接觸器 1810 1 施耐德（法國）
交流接觸器 0910 2 正泰
固態繼電器 40A 1 臺灣陽明
接線排 1520 1
接線排 3010 1
斷路器 30A 1 正泰
砂塵面板 1 外加工
渦輪風機 1 上海
真空系統 1 飛越
使用環境：溫度20-30度 濕度：50-70%HR
六、售后服務承諾
1.保修一年，終身服務；
2保期內：如屬正常操作，造成某部件損壞，供方可免費更換某部件。（深圳市內8小時上門服務，省內24小時上門服務，國內72小時上門服務）
3保期后：如屬正常操作，某部件、零件損壞，需要更換，只收取成本費。
4以提供全面的技術培訓，對設備維護、零配件供應及其他方面要提供及時完善的售后服務。
