一、技術參數

1.檢測距離：0-3500mm ；0-10000mm；可選擇，訂貨請說明。

2.光幕高度：70mm到3200mm；

3.光軸間距： 1.25mm、2.5mm、5mm、10mm、15mm、20mm、40mm、80mm等；

4.最小被檢測尺寸：0.625mm；

5.工作電源：24VDC ； 功耗：<15W； 適用溫度：-15ºC ～50ºC；

  環境濕度：RH≤85%（20ºC）； 響應時間：最小小于20ms； 絕緣電阻：>100MΩ；

  介電強度：AC1500V/60s； 抗光干擾：10000Lux(入射角≥5º)；

二、控制輸出類型：

a.開關量輸出: NPN/PNP

▲通過程序設定遮擋不同數目的光束(浮動控制)時，光幕才有信號輸出；

▲通過內置（或外置）調整開關，設定遮擋不同數目的光束時，光幕才有信號輸出；

▲應用于孔洞檢測時，光幕任意一束及以上光束通光時光幕才有信號輸出；

 ▲應用于八位二進制輸出，遮擋不同數目的光束時，光幕按照八位二進制方式輸出；

b.模擬量輸出：4-20mA、1-5VDC、0-5VDC；0-10VDC，可接上位機或其他數據采集系統；

c.具備RS232或RS485通訊功能，采用標準MODBUS協議與上位機進行通訊。

三、應用原理
       MYD系列測量光幕由發光器和接收器組成，發光器發出的光直射到接收器，形成光幕系統。放置在發光器和接收器之間的目標物體將會阻擋一部分光線使其不能射到相應的接收器器件。MYD系列測量光幕使用同步掃描來識別被擋的通道。首先一個發光器通道發出光脈沖而對應的接收器同時來尋找該脈沖，當找到后即完成一個通道的掃描，接著轉向下一個通道，直到所有的掃描都完成。當一個周期掃描完成后，系統記錄哪些通道通光，哪些通道被遮擋，根據系統定義輸出一個信號，該信號可以的模擬量信號，也可以是開關量信號。

四、產品特點


1、自動化控制系統包裝流水線上物體的跟蹤監測；

2、進行計算包裝箱等得體積、面積；

3、位置跟蹤確定；

4、跟蹤一個形狀或輪廓 及區分產品種類；

5、測量尺寸，單獨測量（單套）寬度、厚度、高度等。

五、MYD系列測量光幕測體積及長寬高方式主要有：

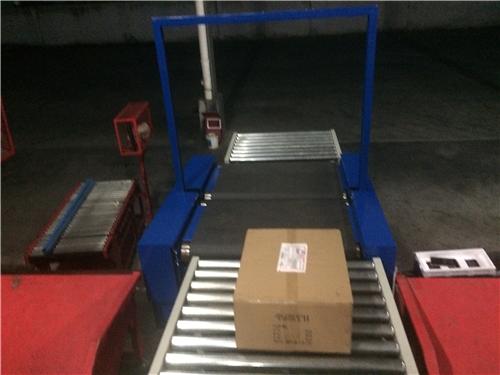

1.勻速輸送帶：需要兩套測量光幕測量物體的寬度和高度，由輸送帶的傳送速度和2套光幕的關系計算出物體的體積；
2.非勻速輸送帶：分別需要3套測量光幕測量物體的長度、寬度、和高度，計算出物體的體積；
3.靜止平臺上：分別需要3套測量光幕測量物體的長度、寬度和高度，計算出物體的體積。

六、測量方式的確定
       根據不同的物體尺寸、形狀，可以確定不同的測量方式。測量光幕安裝方式主要有三種：基準線測量方式、基準線擴展測量方式、中心線測量方式。
