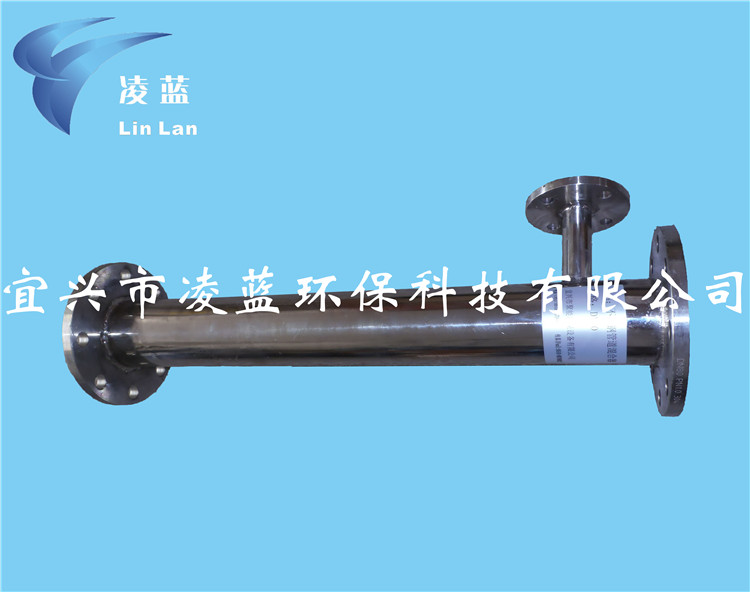

不銹鋼管式靜態混合器
- 用 途：
- 管道混合器也稱管式靜態混合器，在給排水和環保工程中對投加各種混凝劑、助凝劑、臭氧及酸堿中和、氣水混合等方面都非常有效，是處理水與各種藥劑實現瞬間混合的理想設備
- 構造和作用
管道混合器一般由節組成(也可根據混合介質的性能拉加節數)。每節混合器一個80。扭曲的固定螺旋葉片，分左旋和右旋二種，相鄰二節中的螺旋葉片旋轉方面相反，并相錯90。，為便于安裝螺旋葉片，簡體做成二個半圓形，兩端均用法蘭連接。
混合器的螺旋葉片不動，僅是被混合器的物料或介質的運動。流體通過它除產生降壓外，不用外能源。主要是流動分割、徑向混合、反向旋轉、二種介質不斷激烈摻混擴散，達到混合目的。
適用范圍
A、城市生活用水和工業給水處理中投加各種混凝劑、助凝劑進行混合作用。
B、城市生活污水和工業廢水處理投加各種混凝劑、助凝劑進行混合作用。
C、給水排水、環境保護工程中汽、水混合和投加臭氧……等藥劑進行消毒處理。
D、工業廢水進行酸堿中和混合作用。
E、幾種工業廢水進行混合均化處理。
主要設計數據
A、混合器管徑按經濟流速進行選擇，一般按0.9-1.2米/秒計算；管徑大于500毫米的最大流速可達1.5米／秒
計算。有條件時。將管徑放大50-1 00毫米，以便減少水頭損失。
B、混合器節數基本組合按三節考慮，水頭損失約0.4-0.8米，也可根據混合介質的情況增減節數。
C、混合器管內水壓按1.0公斤／厘米。考慮。也可根據實際壓力進行設備加工。
D、混合器安裝尺寸和外形見圖表。
材質：
玻璃鋼，不銹鋼，碳鋼襯塑，UPVC
序 號 管 徑 支 管 口 徑 總長L(mm)
1 DN40 DN25 500
2 DN50 DN25 550
3 DN65 DN25 600
4 DN80 DN25 650
5 DNl00 DN25 700
6 DNl25 DN25 850
7 DNl50 DN25 1000
8 DN200 DN25 1200
9 DN250 DN25 1200
10 DN300 DN25 1300
11 DN350 DN25 1350
12 DN400 DN25 1500
13 DN500 DN40 2200
14 DN600 DN40 2800
