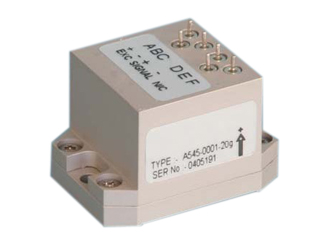

七維航測李清霜供應 SHERBORNE A545高精度伺服式加速度傳感器

A545

性能指標
軸數
單軸/雙軸/三軸
量程(g)
±2/5/10/20/50/100/200/500
滿量程輸出(Vdc)
±12mv
非線性(%FRO)
≤±0.5%
磁滯(%FRO）
≤0.02
溫度靈敏度變化(%FRO/℃）
≤±0.02
零偏(FRO）
≤±2mV
頻率響應(Hz）
0 ~ 250 (±2g)
0 ~300 (±5g)
0 ~ 400 (±10g)
0 ~ 600 (±20g)
0 ~ 1000 (±50g)
0 ~ 1500 (±100g)
0 ~2000 (±200g)
0 ~2400 (±500g)
噪聲輸出(mV）
1μV (p-p) max
供電電壓(Vdc)
14.5 ~ 27&5 (±0.01)
特點應用

高分辨率、高精度、自檢功能、高可靠性
路基分析和高速鐵路故障檢測自檢功能
軍用和民用
大壩、橋梁監測
低頻振動及自動檢測

A260

特征：
范圍：±1.0g~±20g 從單極穩壓直流電壓 高分辨率
閉環的力量平衡系統 飛行合格版本

應用：
試驗監測 事故數據收集 結構監測
模擬器 制動控制集體運輸系統

規格說明：
量程 ( ±g )
±1.0
±2.0
±5.0
±10.0
±20.0
自然頻率
90 Hz
100 Hz
115 Hz
130 Hz
150 Hz
輸出阻抗
5 K Ω
2.5 K Ω
5 K Ω
2.5 K Ω
5 K Ω
輸入電壓
16-32V dc
25 ℃ 時輸出
滿量程輸出
±5V dc ±1%
零點偏離
≤ ±0.1% FRO
非線性
≤ ±0.05% FRO (ranges to 10g )
≤ 0.10% FRO
交叉軸靈敏度
≤ ±0.2% FRO (ranges to 10g )
≤ ±0.5% FRO
分辨率
≤ 0.0005% FRO
輸出噪聲
5mV (RMS) max.
阻尼率
0.6 (±0.1)
環境參數
靈敏度溫度影響
≤ ±0.02% FRO/°C
零點溫漂
≤ ±0.002% FRO/°C
工作溫度
-55°C to + 95°C
重量
180g
防護等級
IP65
電氣連接
Pin A
16-32V dc 輸入
Pin B
0V dc
Pin C
0V dc 輸出
Pin D
±5V dc信號輸出
Pin E
未連接
Pin F
自檢測

A320

特征：
± 1 / 10G～±2G的范圍內工作 極其堅固，承受沖擊1500克

應用：
地球物理，土木工程研究 試驗監測
結構監測 低加速度分析

規格說明：

量程 ( ±g )
±0.10g
±0.25g
±0.50g
±1.00g
自然頻率
20 Hz
30 Hz
40 Hz
55 Hz
輸出阻抗
10Ω
輸入電壓
±12-±18V dc
滿量程輸出
±5V dc ±1%
零點偏離
±0.10Vdc(max)
非線性
≤ ±0.03% Reading(max)
重復性%FRO（max）
0.02
0.02
0.015
0.010
交叉軸靈敏度
±0.002g/g(max )
分辨率
≤ 0.01% FRO
輸出噪聲
2mVrms (max).
靈敏度溫漂%Reading/°C (max)
±0.03
±0.01
±0.006
±0.006
零點溫漂%FRO/°C (max)
±0.03
±0.01
±0.005
±0.005
工作溫度
-18°C to + 70°C
持續過載
50g
沖擊
1500g, 0.5msec, ? sine
振動
35g rms, 20 Hz to 2000 Hz sinusoidal
防護等級
IP65

A215

特征：
范圍±1g~±20g 閉環的力量平衡系統 自我測試設施
直流輸入-直流輸出 高可靠性 制造符合ISO 9001標準

規格說明：
量程 ( ±g )
±0.25
±0.5
±1.0
±2.0
±5.0
±10.0
±20.0
±30.0
自然頻率
36 Hz
45 Hz
90 Hz
100 Hz
115 Hz
130 Hz
150 Hz

輸出阻抗
20 K Ω
10 K Ω
5 K Ω
2.5 K Ω
5 K Ω
2.5 K Ω
5 K Ω

輸入電壓
15-0-15V (±10%) dc
2 5℃ 時輸出
滿量程輸出
±5V dc ±1%
零點偏離
≤ ±0.1% FRO
非線性
≤ ±0.05% FRO (ranges to 10g )
≤ 0.10% FRO
交叉軸靈敏度
≤ ±0.2% FRO (ranges to 10g )
≤ ±0.5% FRO
分辨率
≤ 0.0005% FRO
輸出噪聲
5mV (RMS) max.
阻尼率
0.6 (±0.1)
環境參數
靈敏度溫度影響
≤ ±0.02% FRO/°C
零點溫度影響
≤ ±0.002% FRO/°C
工作溫度
-55°C to + 95°C
重量
A215 57 克 / A220 115 克
防護等級
IP65
電氣連接
Pin A
+15V dc 輸入
Pin B
0V dc 激勵或輸出
Pin C
-15V dc 輸入
Pin D
±5V dc 輸出
Pin E
電流輸出
Pin F
自檢測

如有類似需求，歡迎致電七維航測李清霜：13051133406

【英國Sherborne傳感器公司】
英國Sherborne傳感器公司的根源可以追溯到1945年，Sherborne的高性能壓縮力傳感器，力傳感器為各種負載應用提供了無與倫比的性能和可靠性。產品典型應用包括：航空航天，醫療儀器，汽車測試，質量檢測設備，化學工程，商用車輛，物理研究和材料測試。
其軍工品質的產品達到或超過航空航天業的最高標準的質量，可靠性和性能。
【核心產品功能】
1.精密電子傾角分辨率為0.1弧秒，并在一個恒定的溫度，以3弧秒的精度
2.高度精確的伺服加速度計，從±0.1到±20G，毫-G的準確性與幾百G的自定解決方案，
3.小外形尺寸的MEMS加速度計200克
4.從10克到大于1000噸的力傳感器
產品主要應用在航天、土木工程、巖土工程、金屬加工、軍事、采礦和隧道、 測試與測量、運輸。
【加速度、傾角傳感器】
舍伯恩傳感器高精確度傾角設計，具有幾乎無限的分辨率來衡量水平和垂直角傾斜。我們的傾角提供可靠，高精確度，傾斜和傾角測量和用于要求高精度角度測量是必不可少的軍用和工業應用。
舍伯恩高性能壓縮力傳感器，力傳感器和稱重范圍為各種負載應用提供了無與倫比的性能和可靠性。典型應用包括：航空航天，醫療儀器，汽車測試，質量檢測設備，化學工程，商用車輛，物理研究和材料測試。
【微型稱重傳感器】
同樣適合用于拉伸或壓縮應用，是特別有用的空間有限。一個是保稅的傳感器元件傳感器質量應變計全橋的內部結構組成。此元素是制造高強度鋁合金或不銹鋼，根據力范圍。設計采用側負荷和彎矩拒絕，盡管它的體積小的傳感器是非常準確的。稱重傳感器專門優化的OEM版本，可為大批量應用.
特點:
1.可用范圍從±10N±500N
2.微型，僅有35mm高
3.采用彎矩和側向載荷補償
4.在ISO 9001:2008和AS9100B質量控制條件制造
5.100％測試，并提供了一個單獨的校準證書
6.高硬度和低負荷下撓度
......
【北京七維航測科技股份有限公司】
北京七維航測科技股份有限公司（證券代碼：430088，證券簡稱：七維航測）成立于2003年12月，主營業務面向航天、航空、航海、兵器、電子、電力、交通等領域。
公司秉承“軍工品質，精益求精”的質量方針和“科技創新，專業制勝”的經營策略，使公司的整體實力得以快速提升。2013年，公司被《福布斯》評為《2013福布斯中國最具潛力百強企業》。
公司成立十余年來，為百余家軍工院所、高等院校及相關軍工企業提供GNSS基準系統、高精度授時系統、GNSS/INS組合導航系統、高速運動目標測量基準系統及專業的技術服務；為北京市創新工程——《城市軌道交通噪聲特性與噪聲地圖技術研究項目》提供了安全檢測系統；為北京地鐵13號線、新疆果子溝大橋、滬蓉西高速公路的四座特大橋提供了健康監測系統；為中國某新型戰機提供了力反饋控制系統；參與了國家的北斗授時相關標準的編制工作為黃河春季破冰進行了無人機系統的開創性應用；公司還為我國首艘航母——“遼寧艦”進行了平臺基準系統標校服務。
