七維航測李清霜供應 Xsens MTi-G-700 GPS/INS組合慣導
- 七維航測李清霜供應 Xsens MTi-G-700 GPS/INS組合慣導簡單介紹
七維航測李清霜供應 Xsens MTi-G-700 GPS/INS小型組合慣導 MTI-G-700 GPS/INS是以GPS為輔助、IMU增強的GPS/INS，提供高品質的方向和位置。 是高性能MTI-100系列產品的一部分，具有振動抑制陀螺儀和高運行偏置不穩定性。
七維航測李清霜供應 Xsens MTi-G-700 GPS/INS組合慣導的詳細介紹
七維航測供應 MTi-G-700 小型組合慣導
MTI 簡 介： MTi是一個集成GPS 信號的微型慣性測量系統。通過內部微處理器的處理，輸出姿態和航向信息。內部處理器功耗低，通過實時卡爾曼濾波來提供準確的位置和速度信息。同時也提供無漂移的GPS 增強型的三維定位信息，以及較核過的三維加速度、三維轉速度、三維地磁場、靜態壓力信息。對于導航，車輛和其他物體的控制，MTi-G 是一款性能優越的測量單元。
MTI-G-700 GPS/INS是以GPS為輔助、IMU增強的GPS/INS，提供高品質的方向和位置。 MTI-G-700 GPS/INS是高性能MTI-100系列產品的一部分，具有振動抑制陀螺儀和高運行偏置不穩定性。
MTi-G-700 GPS/INS為在Xsens公司的高性能MTI 100系列產品的基礎上增加了一個機載GPS接收器。這一GPS輔助、IMU增強的慣性導航系統能夠輸出一個廣泛范圍的數據如無漂移3D定位數據、3D位置和速度數據、3D校準加速度、轉彎速率、磁場數據和壓力數據。此外還可以輸出delta_q 和 delta_vel格式的慣性數據，并以2 kHz進行圓錐和劃船效應補償。而對于動態數據，MTI-G-700 GPS/INS可輸出無漂移的3D參考定位數據。方位數據為GPS輔助，從而可提高方向估計，尤其是前進及持久的加速度。IMU增強的3D位置和3D速度彌補了GPS中斷時的數據欠缺，相比GPS位置和速度具有更高的完整性。獲得的位置更新速率最高可達400 Hz。
振動抑制陀螺儀和信號處理管道
MTI-G-700 GPS/INS使用與整個MTI-100系列產品相同的振動抑制陀螺儀和信號處理管道。使用GPS時間脈沖后，MTi-G-700 GPS/INS 的時鐘可統一為UTC標準，時間精確到不足1ppm。
Xsens估計引擎（XEE）
來自MTI-100系列的 XEE同樣應用于 MTI-G-700 GPS/INS。MTI-G-700 GPS/INS遇到長時間的GPS中斷時將輸出與MTI-300相同的數據。無需對精調過濾器設置特征的更改再進行調節。MTI-G-700 GPS/INS系統的復雜性使得XEE超越了傳統的（擴展）卡爾曼濾波，成為導航和跟蹤應用的選擇。
創新的硬件設計

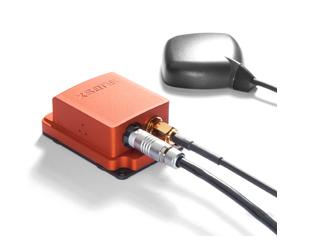

MTI-G-700 GPS/INS可提供IP67陽極氧化鋁和OEM兩種類型。 封閉后的MTI-G具有一個用戶友好型的9針推拉式連接器，提供USB、一個串行接口和3個GPIO。使用基板上的7個輔助對齊孔位很容易進行對齊。 MTI-G-700 GPS/INS的OEM版本重量只有11克，尺寸為37x33x12毫米，通過一個24針的連接器進行連接，可提供最大的靈活性。
MT開發工具包
新用戶首先需要了解MT 開發工具包，包括一個MTx測量設備，一份校準證書，一本用戶手冊，一根RS232（USB數據線）及用戶友好型界面的MT 軟件開發包（SDK）。用戶使用該開發工具包能夠充分利用MTx的各項功能，并將MT綜合應用到現有系統當中。此外，您還將擁有自己的測量設備，并在數分鐘之內開始運行，啟動您的研發工作。
MTi系列
MTi產品序列
陀螺偏置穩定性
俯仰橫滾
偏航
靜態
動態
MTi-30 AHRS
18?/h
0.2?
0.5?
1.0 deg
MTi-300 AHRS
10?/h
0.2?
0.3?
1.0 deg
MTi-G-700 GPS/INS
10?/h
0.2?
0.3?
1.0 deg
MTi-G-700主要參數
GPS接收機
橫滾/俯仰精度
50通道，L1 C/A碼
靜態（1σ） 0.2°
更新率4Hz
靜態（最大）0.25°
GPS L1 C/A的水平精度CEP 2米
動態（1σ） 0.3°
啟動時間冷啟動27S
動態（最大）1°
GPS L1 C /垂直精度CEP 5米
航向精度 1度
跟蹤靈敏度 -161dBm
水平位置精度（1σ）1米
垂直位置精度（1σ）2米
輸入電壓 4.5-34v
速度精度 0.1米/秒
時鐘漂移 10 ppm
陀螺加計
典型功耗675-950mW
陀螺測量范圍 450°/s
輸出頻率 最高2kHz
零偏穩定性10°/h
啟動時間2.5秒。
加速度計范圍50m/s2
IP等級IP67
加速度計精度40g
接口RS232／422／UART / USB
工作溫度 40~85?C
【荷蘭Xsens】
Xsens是一家有傳奇歷史的公司。Xsens公司成立于2000年是3D運動追蹤技術和產品創新企業。
Xsens公司產品為低成本、高精確度的小型3D運動測量設備。該產品的這些特性支持在小型（無人）車輛的控制、穩定和導航中的應用；此外，產品還應用于諸如慣性全身人體運動捕捉（無攝影機式角色動畫、VR訓練和模擬、運動和醫療中適用）等全新領域當中。
其客戶包括：美國藝電（Electronic Arts）、NBC 環球集團（NBC Universal）、戴勒姆（Daimler）、歐特克（Autodesk）、ABB、西門子（Siemens）以及其它全球的機構與公司。
【北京七維航測】
北京七維航測科技股份有限公司成立于2003年，于2011年在全國中小企業股份轉讓系統成功掛牌（證券簡稱：七維航測；證券代碼：430088），主營業務面向航天、航空、航海、兵器、電子、電力、交通等領域。公司總部位于中關村永豐高新技術產業基地，旗下有控股子公司無錫天和電子有限公司、全資子公司江蘇七維測試技術有限公司、秦皇島七維測控技術有限公司，并在南京、武漢設有分公司，大連、成都設有辦事處。公司堅持“自主創新，軍工配套”的經營理念，引進了專家教授和相關專業技術人才，組成了一支敢于拼搏、勇于創新的科研隊伍；匯聚了經驗豐富的軍工企業管理人才，形成了一個“高質、高效”的管理團隊，共同打造了一個技術精湛、質量可靠、服務專業、管理規范的現代化軍工配套企業。
公司主要的業務領域有：航測業務涉及GNSS/INS組合導航系統、GNSS高精度差分系統、姿態測量系統等產品的研發生產、銷售、技術服務；檢測業務基于高精尖傳感器提供測量應用、數據采集系統應用；北斗應用涵蓋高精度組合導航應用、同步授時應用、高精度北斗RTK應用；監測業務提供橋梁、尾礦庫、水庫大壩、地質災害、基坑等安全監測服務。無人飛機業務覆蓋無人飛機系統集成等領域。公司將在原有的提供優良設備、技術的基礎上，提供有價值的服務，大力發展服務型項目。
公司成立十余年來，一直為各重點軍工院所、高等院校及相關軍工企業提供GNSS基準系統、高精度授時系統、GNSS/INS組合導航系統、高速運動目標測量基準系統及專業的技術服務；為北京市創新工程《城市軌道交通噪聲特性與噪聲地圖技術研究項目》提供了安全檢測系統；為北京地鐵13號線、滬蓉西高速公路的四座特大橋提供了健康監測系統；為中國某新型飛機提供了力反饋控制系統；為黃河春季破冰進行了無人飛機系統的開創性應用；公司還為我國首艘航母 “遼寧艦”進行了平臺基準系統標校服務。
公司秉承“軍工品質，精益求精”的質量方針和“科技創新，專業制勝”的經營策略，使公司的整體實力得以快速提升。2013年，公司被《福布斯》評為《2013福布斯中國最具潛力的百強企業》。公司已獲得武器裝備質量體系認證證書、二級保密資格單位證書和武器裝備科研生產許可證證書。
