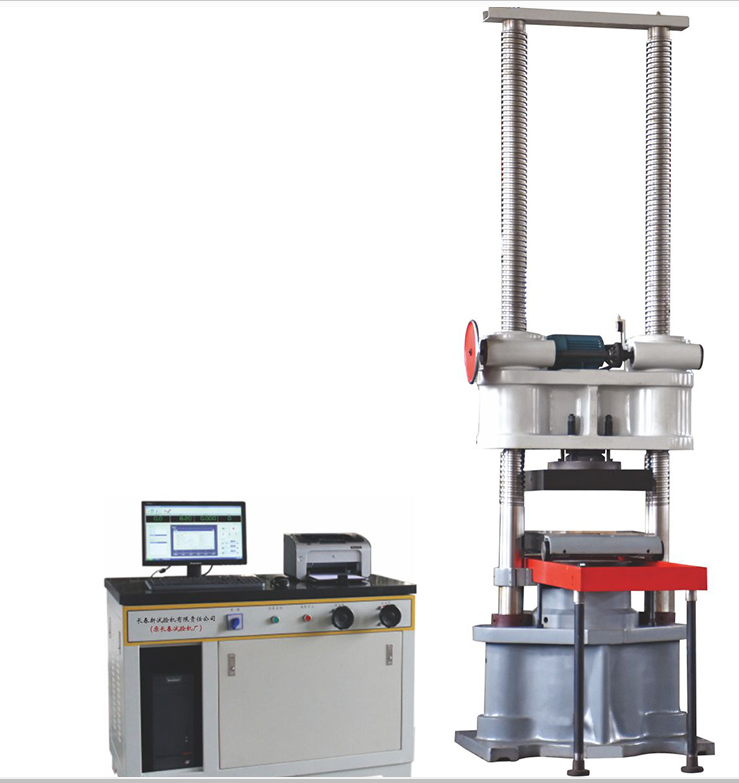

YAW系列微機控制電液伺服壓力試驗機
- 用 途：
- 主要用于對對金屬和非金屬結構件、長柱體試件進行抗壓性能測試
- YAW系列微機控制電液伺服壓力試驗機主要用于對對金屬和非金屬結構件、長柱體試件進行抗壓性能測試，其中600kN規格的壓力試驗機主要針對于飛機起落架和礦井支架測試。增加彎曲試驗裝置（又稱反彎梁，為可選購附具）可進行抗彎/抗折性能測試。也可用于對普通金屬和非金屬試樣進行抗壓強度測試。由寬調速范圍的電液比例伺服閥與計算機及測控單元所組成伺服控制系統，能精確地控制和測量試驗全過程。整機由主機、伺服液壓源、計算機測控系統等部分組成。
■具有YEW系列微機屏顯式液壓壓力試驗機所擁有的一切功能(祥見該網頁介紹)，可進行在伺服控制條件下的精確壓縮試驗，增加彎曲試驗裝置后可進行在伺服控制條件下的精確抗彎/抗折試驗；
■主機采用油缸下置式、雙立柱、活動橫梁、單空間框架結構。
■2000kN和5000kN兩種壓力試驗機下壓板為小車式結構，可在軌道上行走，方便試樣的裝卸。
■上壓板安裝于活動橫梁的下部，通過球面支撐與活動橫梁相連接，試驗過程中可即時調整壓板間的平行度。
■具有較大的試驗空間和較大面積的壓板，最大試驗空間或壓板面積可以依照用戶的要求制造。根據需要可選購彎曲試驗裝置。最大試驗空間可根據用戶要求制造。
■通過計算機控制的方式，實現在伺服控制條件下精確壓縮試驗。
■具有試驗力、位移兩個個控制通道及與之相對應的試驗力、應力、位移三種控制方式，控制方式間可隨機/隨意切換；PID控制參數可在線調整。
■可進行等速率試驗力、等速率應力、等速率位移試驗和恒試驗力、恒應力、恒位移試驗；
■可按照設定加載方式完成多種波形的低周循環測試。
■具有自動和手動兩種控制方式
■測量控制軟件采用VC++語言編程，可在WindowsXP/W7等多種操作系統下工作。
主要技術參數(可按客戶要求)
型號
單位
YAW-600
YAW-2000
YAW-5000
最大試驗力
kN
600
2000
5000
示值精度等級
級
1
試驗力測量范圍
%
2-100
試驗力示值相對誤差
%
≤±1
試驗力分辨率
最大試驗力的1/300000碼（全程分辨率不變）
位移測量相對誤差
%FS
≤±0.5
位移測量分辨力
mm
0.002
速率控制精度
1%（設定值）
壓縮空間
mm
3000
1500
活塞行程
mm
400
200
立柱凈間距
mm
850
580
680
壓板尺寸
mm
400×400
520×520
700×520
