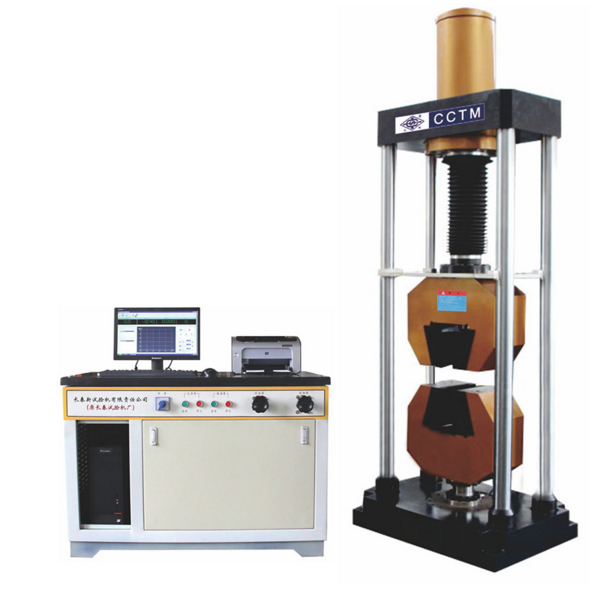

WAW-D系列微機控制電液伺服萬能試驗機(單空間)
- 主要規格：
- WAW-600D WAW-1000D WAW-2000D
- 用 途：
- WAW-D系列微機控制電液伺服萬能試驗機(單空間)主要用于對金屬、非金屬材料進行拉伸、壓縮、彎曲等強度測試。
- WAW-D系列微機控制電液伺服萬能試驗機(單空間)主要用于對金屬、非金屬材料進行拉伸、壓縮、彎曲等強度測試。主機為油缸上置式四立柱單空間框架結構，所有試驗都在一個空間內完成。主機為全剛性無間隙結構，試樣斷裂時對地面無沖擊且有較好的克服側向力的特征，可以正常進行一定程度不同軸試樣的檢測。配置強迫式夾緊夾頭體或平推式夾頭體后，可實現靜態連續交互拉壓試驗。由寬調速范圍的電液比例伺服閥與計算機及測控單元所組成伺服控制系統，能精確地控制和測量試驗全過程。整機由主機、伺服液壓源、計算機測控系統等部分組成。
■具有WEW-D系列微機屏顯式液壓萬能試驗機所擁有的一切功能(祥見該網頁介紹)，可進行拉伸、壓縮、彎曲等多種在伺服控制條件下精確試驗；
■主機為油缸上置式、四立柱、單空間框架結構，各類試驗都在同一個空間進行。通過調整活塞位移可直接調節試驗空間，操作比較簡便。上置式油缸，形式為單出頭雙作用力作動器。試驗空間布局合理，符合人機工程學原理，較好地減輕了操作人員的勞動強度。
■配置工字型負荷傳感器作為試驗力測量和控制元件，測量和控制準確度更高。
■具有試驗力、位移、變形三個控制通道及與之相對應的試驗力、應力、應變、變形、位移五種控制方式，控制方式間可隨機/隨意切換；PID控制參數可在線調整。
■可進行等速率試驗力、等速率應力、等速率應變、等速率變形、等速率位移試驗和恒試驗力、恒應力、恒應變、恒變形、恒位移試驗；
■可按照設定加載方式完成多種波形的低周循環測試。
■測量控制軟件采用VC++語言編程，可在WindowsXP等多種操作系統下工作。
■配置內置式液壓夾具，試樣液壓自動夾緊。
主要技術參數(可按客戶要求)
型號
單位
WAW-600D
WAW-1000D
WAW-2000D
最大試驗力
kN
600
1000
2000
示值精度等級
級
0.5
試驗力測量范圍
%
普通型2-100 /精密型0.4-100
試驗力示值相對誤差
%
≤±0.5
試驗力分辨率
最大試驗力的1/300000碼（全程分辨率不變）
變形測量范圍
%
0.2%-100%
變形測量分辨力
mm
0.001
變形、位移測量相對誤差
%FS
≤±0.5
位移測量分辨力
mm
0.002
速率控制精度
1%（設定值）
拉伸夾頭最大距離
mm
450
550
600
工作活塞最大行程
mm
500
600
650
圓試樣夾持范圍
mm
Φ13-40
Φ16-50
Φ20-80
扁試樣夾持范圍
mm
0-30
0-40
10-70
上、下壓板及球面壓板尺寸
mm
Φ150
Φ215
Φ300
四立柱凈距
mm
600×350
660×400
800×450
