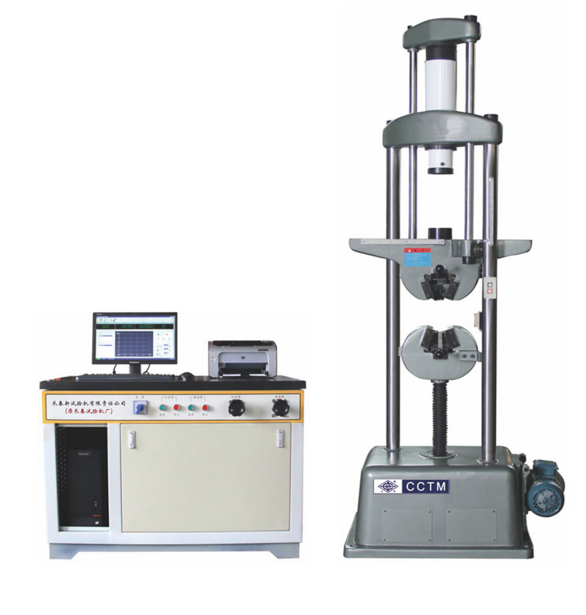

WAW-A系列微機控制電液伺服萬能試驗機
- 用 途：
- 對金屬、非金屬材料進行拉伸、壓縮、彎曲等強度測試
- WAW-A系列微機控制電液伺服萬能試驗機主要用于對金屬、非金屬材料進行拉伸、壓縮、彎曲等強度測試。由寬調速范圍的電液比例伺服閥與計算機及測控單元所組成伺服控制系統，能精確地控制和測量試驗全過程。整機由主機、伺服液壓源、計算機測控系統等部分組成。
■具有WEW-A系列微機屏顯式液壓萬能試驗機所擁有的一切功能(祥見該網頁介紹)，可進行拉伸、壓縮、彎曲等多種在伺服控制條件下精確試驗；
■主機為油缸上置式、雙空間框架結構，拉伸試驗空間在框架下部，壓縮、彎曲等試驗空間在框架下部。試驗空間的調整通過下鉗口升降來實現的。該主機是本公司創建之初所大量生產的機型，由于拉伸空間在下部并具有通過拉杠直接拉伸的特點，被相當用戶所接受，至今仍作為一些用戶的首選。
■具有試驗力、位移、變形三個控制通道及與之相對應的試驗力、應力、應變、變形、位移五種控制方式，控制方式間可隨機/隨意切換；PID控制參數可在線調整。
■可進行等速率試驗力、等速率應力、等速率應變、等速率變形、等速率位移試驗和恒試驗力、恒應力、恒應變、恒變形、恒位移試驗；
■可按照設定加載方式完成多種波形的低周循環測試。
■具有自動和手動兩種控制方式
■測量控制軟件采用VC++語言編程，可在WindowsXP等多種操作系統下工作。
■試樣手動夾緊，可以依照用戶要求配置外背式液壓夾具。
主要技術參數(可按客戶要求)
型號
單位
WAW-100A
WAW-300A
WAW-600A
WAW-1000A
最大試驗力
kN
100
300
600
1000
示值精度等級
級
普通型1/精密型0.5
試驗力測量范圍
%
普通型2-100 /精密型0.4-100
試驗力示值相對誤差
%
普通型≤±1/精密型≤±0.5
試驗力分辨率
最大試驗力的1/300000碼（全程分辨率不變）
變形測量范圍
%
0.2%-100%
變形測量分辨力
mm
0.001
變形、位移測量相對誤差
%FS
≤±0.5
位移測量分辨力
mm
0.002
速率控制精度
1%（設定值）
拉伸/壓縮空間
mm
600/250
750/300
750/400
圓試樣夾持范圍
mm
Φ6-22
Φ10-32
Φ13-40
Φ20-60
扁試樣夾持范圍
mm
0-15
0-30
活塞行程
mm
150
250
上、下壓板及球面壓板尺寸
mm
Φ120
Φ215
彎曲兩支點間距
mm
30-400
30-600
