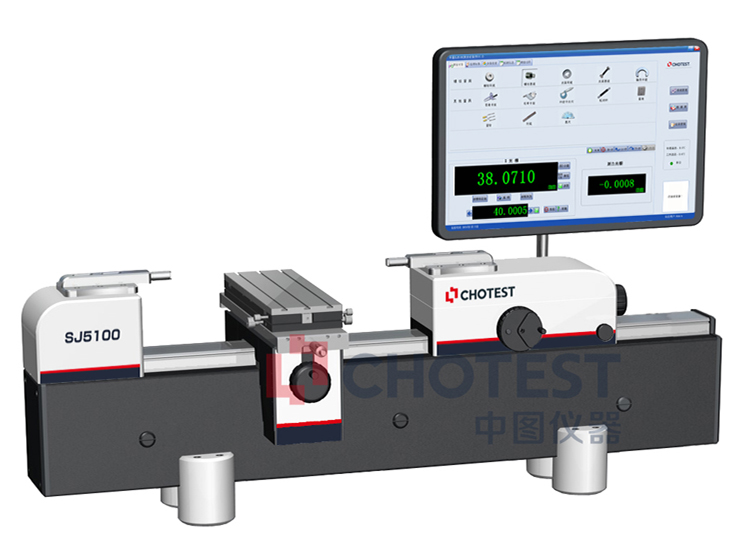

SJ5100高精度光柵測長機
- 這真不是您需要的產品？
- 品 牌：
- 深圳市中圖儀器科技有限公司
- 用 途：
- 檢測量塊、塊規、環規、塞規、螺紋規、卡規、花鍵規、校準桿、尺類、表類
- 一、產品描述
SJ5100采用高精度光柵測量系統、精密研磨導軌、高精度溫度及阿貝補償系統、雙向恒測力系統、高性能計算機控制系統技術，實現各種長度參數的高精度測量。通過高精密研磨導軌保證測量行走的高穩定性及直線度，采用高精度光柵測量系統記錄接觸測量中長度方向坐標，由計算機將數據與測傾裝置、測力裝置、溫度傳感器的反饋數據進行合成，按被測件參數的相關定義及公式進行分析，計算獲得相關長度參數。
操作者裝好被測件，在檢測軟件上選擇被測件的標準和輸入被測件的規格等參數后，移動頭座接觸被測件，調整五軸工件平臺及頭尾座找到拐點，采樣完成得到當前測量數據，系統可以實時顯示測量結果，自動計算出被測件的各項參數（如檢測螺紋規，則可換算顯示出螺紋中徑），并根據系統內置的標準數據庫對被測件的各項參數進行合格判定，整個測量過程不超過3分鐘，檢測結束后自動生成檢定結果。
儀器測量原理符合《GB/T 28703-2012圓柱螺紋檢測方法》、JJF 1345-2012圓柱螺紋量規校準規范、JJG 146-2011 量塊檢定規程、JJG 30-2012 通用卡尺檢定規程、JJG21-2008千分尺檢定規程、JJG22-2003內徑千分尺檢定規程、JJF1207-2008三針/針規檢定規范、JJG62-2007塞尺檢定規程、JJG 71-2005 三等標準金屬線紋尺檢定規程等長度檢定規程規范。
系統軟件為簡體中文操作系統，操作方便。
二、產品功能
1.檢測量塊、塊規、環規、塞規、螺紋規、卡規、花鍵規、校準桿、尺類、表類等；
2.檢測各種類國標（GB）、ISO（國際）、BS（英制）、ANSI（美標）、DIN（德標）、JIS（日標）量規。國內量塊、量規、螺紋規、尺類、表類、校準桿、卡規等及其它標準數據庫，滿足國內客戶需求。
3.滿足多種檢定規程、標準，根據規程、標準自動進行檢測結果判定；
4.界面友好，更符合中國用戶操作習慣；
5.測量記錄采用集中式數據庫管理，可按被測件類型、生產單位、出廠編號、檢定員、送檢單位、設備編號、檢定日期和有效日期等查詢和管理檢定記錄；
6.可從數據庫中選定多條記錄成批打印檢定記錄或者檢定證書；
7.可將檢定數據輸出到Word、Excel、AutoCAD（選配）文檔；
8.具有數據備份和還原數據庫功能；
9.輸出多種Word格式報表，并支持完全的自定義報表，定制檢定記錄報表和檢定證書的格式，特別適合國內計量機構對報表方面的要求；
10.可根據客戶需求定制檢定標準（選配）；
三、性能特點
1. 全程jue對測量：
SJ5100采用高精度長玻璃光柵尺作為長度方向定位，可進行高精度全行程jue對測量；
2. 高精度、高穩定性：
1)高精度光柵測量系統，分辨力達到0.01μm，測量精度高；
2)精密研磨導軌系統，導軌直線度高，導軌材料耐磨性好、保證系統高精度穩定可靠的工作；
3)進口特殊材料制作的高剛性、無變形測桿，保證測試數據的真實采集；
4)采用傾角實時跟蹤動態補償，減小了系統阿貝誤差，保證了測量結果的高精度；
5)采用大理石基座，保證了在頭座及五軸工作臺的移動過程中不會產生變形以及儀器不受外界震動干擾，保證了儀器的穩定可靠；
6)采用緊湊型摩擦驅動結構，保證了頭座移動過程中的穩定性；
3. 雙向恒測力：
1) 雙向恒測力系統，減小了測力對測量結果的影響，保證了較高的系統測量精度；
2) 測力手動連續可調；
3) 測力傳感器原理避免了儀器臺面不水平及周圍環境振動帶來的測力誤差。
4. 智能化管理與檢測軟件系統：
1)儀器操作界面友好，操作者很容易即可基本掌握儀器操作，使用十分簡便。
2)10多年積累的實用檢定軟件設計經驗，向客戶提供簡潔、實用、快速的操作體驗；
3)集成眾多長度標準、規程，功能強大、自動處理數據、打印各種格式的檢定報告，自動顯示、打印、保存、查詢檢定記錄；
4)測量范圍廣，可滿足大多數類型的量規、量塊等長度參數測量；
5)軟件配備快速找拐點指示功能，方便客戶快速便攜地找到被測件的拐點；
6)純中文操作軟件系統，更好的為國內用戶服務；
7)打印格式正規、美觀。檢定數據可存檔，或集中打印，不占用檢定操作時間；
8)本儀器采用計算機大容量數據庫儲存，可自動記錄保存所有檢定結果。
5. 高性能五軸工作臺：
1)X,Y,Z三軸采用高性能交叉滾子導軌：摩擦力小，穩定性好，承載高；
2)Y軸平移、傾斜、水平旋轉設計了高調節細度的結構，方便客戶更好地找到三個軸的拐點；
3)Z軸標準配置及Y軸可選配置數顯裝置，可連接將數據傳輸到電腦，可用于錐螺紋及螺距測量；
四、環境條件
參考環境溫度：（20±1）℃以內，溫度變化不超過0.2℃/h。
相對濕度控制在20%～60%。
校準室內應無影響測量的灰塵、震動、噪音、氣流、腐蝕性氣體和較強磁場。
五、主要技術指標
型號 SJ5100-300A SJ5100-300B
jue對測量范圍 外尺寸 0~320mm 0~320mm
內尺寸 5~200mm 5~200mm
示值誤差 ±（0.15+L/1000）μm，其中：L為被測長度，單位：mm ±（0.25+L/1000）μm，其中：
L為被測長度，單位：mm
重復性(2S) 0.1μm
分辨力 0.01μm
測力 0.1~10N手動連續可調
測量*大螺紋中徑 140mm（螺紋環/塞規）
儀器尺寸 1000*400*450
儀器重量 110Kg
五軸工作臺 型號 ST-30.1（標配） ST-15.1（可選）
Z軸 0~50mm 0~50mm
Y軸 ±25mm ±12.5mm
X軸浮動 ±10mm ±5mm
Z軸旋轉 ±2.5° ±2.0°
Y軸擺動 ±2.5° ±2.0°
負載 >30Kg >15Kg
臺面尺寸 350mm*125mm 250mm*100mm
六、數據庫標準（標配39種）
投入大量人力，編制各國量塊、螺紋及其它標準，收集標準達5000余種，為國內長度標準數據庫。
數據庫中標配的常用標準如下：
數據庫內置中的常用標準
序號 標準號 標準名稱
1 GB/T 3934-2003 國標普通螺紋量規
2 GB/T 1957-2006 國標光滑ji限量規
3 GB/T 11853-2003 國標莫氏與公制圓錐量規
4 GB/T 11854-2003 國標7:24工具圓錐量規
5 JB/T 10588-2006 國家機械標準密封管螺紋(適用于工件新標準)
6 JB/T 10588-2006 國家機械標準密封管螺紋(適用于工件舊標準)
7 JB/T 10865-2008 國家機械標準統一螺紋量規
8 GB/T 22091.1-2008 國標55°密封管螺紋(用于柱與錐配合)
9 ISO 7-2：2000(國標) 國標55°密封管螺紋(用于錐與錐配合)
10 GB/T 10922-2006 國標非密封管螺紋量規
11 GB/T 197-1981 國標普通螺紋工件(老標準)
12 GB/T 197-2003 國標普通螺紋工件(新標準)
13 JB/T 10031-1999 國家機械標準用螺紋密封的管螺紋量規
14 ANSI/ASME B1.2-1983 美標統一螺紋
15 ASME B1.20.1-1983-R2001 美標管螺紋(NPT)
16 BS 919-2：2007 英標惠氏螺紋(特殊系列)
17 BS 919-2：2007 英標惠氏螺紋(標準系列)
18 BS 21：1985 英制密封管螺紋
19 BS 919-1：2007 英標統一螺紋
20 BS EN 10226-3：2005 英制密封管螺紋
21 ISO 1502-1996 ISO公制螺紋
22 ISO 228-2：1987 ISO非密封管螺紋
23 ISO 7-2：2000 ISO密封管螺紋
24 DIN ISO 1502-1996 德標公制螺紋
25 DIN 7162：1965 德標光面規(舊)
26 DIN 7150-2：2007 德標光面規(新)
27 DIN 2999：1973 德標密封管螺紋量規(舊)
28 DIN EN 10226-3：2005 德標密封管螺紋
29 JIS B0251-1998 日標公制螺紋(舊)
30 JIS B0251-2008 日標公制螺紋(新)
31 DIN EN ISO 3650 Mahr金屬量塊標準
32 GB/T 6093-2001 幾何量技術規范（GPS）長度標準 量塊
33 ISO 3650-1998 產品幾何量技術規范(GPS) 長度標準 塊規
34 GB/T1216-2013 外徑千分尺
35 GB/T20919-2007 電子數顯外徑千分尺
36 GB 8061-1987 杠桿千分尺
37 GB/T 1957-2006 光滑ji限量規
38 JB/T3237-2007 杠桿卡規
39 JBT10017-1999 帶表卡規
標準庫中包含客戶自定義標準庫，客戶可自定義相關標準參數。特殊、偏僻標準可選配、定制。
七、產品配置清單
1. 標準配置：
1) SJ5100-300A或SJ5100-300B高精度光柵測長機主機 1臺；
2) ST-30.1五軸工作臺 1套；
3) ST-S1.1單軸支撐升降臺 1套；
4) 測帽 5套
SRH-8.0：Φ8大平面測帽1套；
SRH-2.0：Φ2小平面測帽 1套；
SRH-R5： R5球面測帽 1套；
SRH-K0.5：寬0.5中刃形測帽 1套；
SRH-6.5：Φ6.5中平面測帽1套；
5) SR-H65.1：H=65mm高測桿加高塊 1套；
配加高塊測桿套：SR-H6.5
附件：小測帽 4套
SRH-6.5_6.5：Φ6.5 小測帽 1套
SRH-6.5_K0.5：寬0.5中刃形小測帽 1套
SRH-6.5_8.0：Φ8平面小測帽 1套、
SRH-6.5_2.0：Φ2平面小測帽 1套
6) Φ6.5螺紋三針支板及三針 1套（含木盒，共24對）；
7) SF-P60.1 塞規中心夾持支架（≤Φ60光面塞規檢測） 1套；
8) SF-V1.1量棒V型支撐塊 1套（校對桿檢測）；
9) SF-GB1.1及SF-GB2.1 量塊支架 各1套（量塊檢測）；
10) ST-CL1.1及 ST-CL2.1螺桿及彈性壓板 各2套（大環規/塞規檢測）；
11) SF-PT60.1 螺紋塞規測試臺（帶頂尖，≤Φ60螺紋塞規檢測） 1套；
12) SDE-R140.1高精度內尺寸測量裝置（帶雙向光柵，及測力裝置，配套SB-T12.1，可用于內螺紋/內尺寸測量）；*大內徑尺寸：140mm；
13) SB-T12.1， 紅寶石雙球（含Φ0.53、Φ0.62、Φ0.725、Φ0.895、Φ1.1、Φ1.35、Φ1.65、Φ2.05、Φ2.55、Φ3.2、Φ4.0紅寶石雙測球測桿各1套，配木盒）（螺紋環規檢測）；
14) SB-S4.1：Φ0.5，Φ1.0，Φ2.0，Φ4.0紅寶石單測球各一個，配套裝夾頭（與SDE-R140.1配合使用）；
15) SH-L1.1/SH-L2.1 環規大/小測勾（Φ20-Φ60mm及Φ60-Φ140mm光面環規檢測） 各1套；
16) 二等光面環規Φ40mm （含檢定證書）
17) 檢定軟件1套
18) 內置39種數據庫標準
19) 計算機1套
主機：CPU：雙核以上，內存：4G，硬盤：1T
顯示器： 24英寸
操作系統：Windows 7
20) HP彩色激光打印機1臺（型號隨HP廠家變更而變更）
21) 顯示器支架DLB-200 1套；
22) 鋁合金儀器配件箱 2個
23) 產品使用說明書 1套
24) 產品合格證、保修卡1套
25) 免費保修1年
