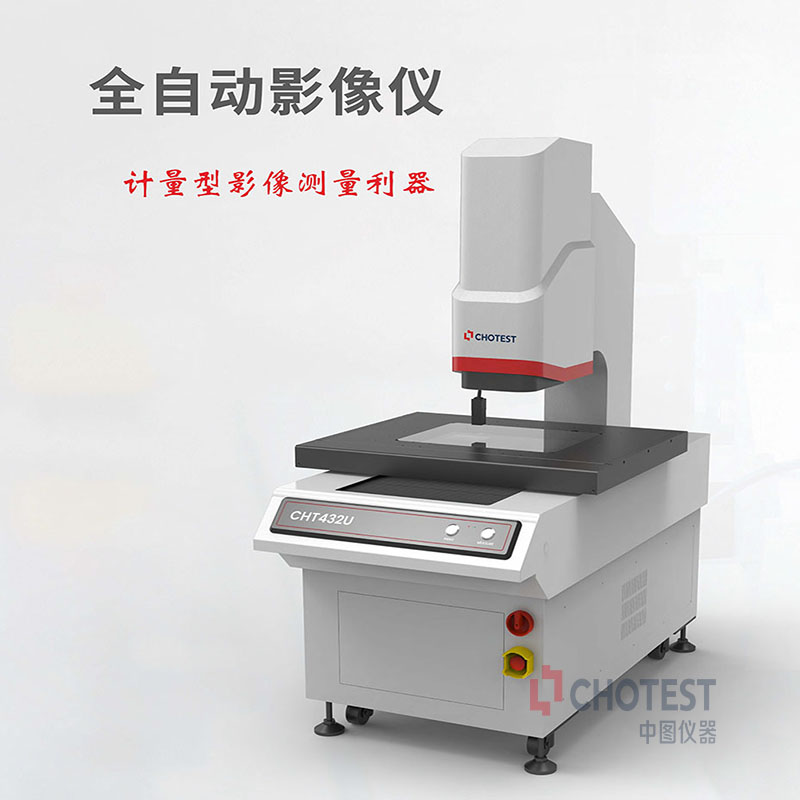

CH系列二次元精密影像測量儀側重于工作平臺的快速移動，結合CCD數位影像和光柵位移數值，通過軟件計算后實現測量。是在數字化影像測量儀基礎上發展起來的一種人工智能型的現代光學儀器，繼承了數字化尤其的運動精度和運動操控功能，被廣泛的應用于多行業當中。

CH系列二次元精密影像測量儀數據輸出功能強，可根據客戶要求，定制化輸出數據報告模板，輸出SPC分析報告與統計圖表，支持TCP、Q-DAS等多種數據傳輸方式。

數據輸出功能

1.可輸出Excel、Word、 TXT 報表和 AutoCAD 文件。

2.支持實時輸出至 excel 模版，可定制模版。

3.輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

4.支持Q-DAS傳輸，支持定制遠程數據對接。

技術參數（部分）

型號：CHT/CHS/CHX

產品名稱：全自動影像儀

主體結構：立柱式/龍門式

X軸行程范圍：（300-1200）mm

Y軸行程范圍：（200-1500）mm

Z軸行程范圍：200mm

光柵顯示分辨率：0.1μm,0.5μm

圖像傳感器：高清彩色工業攝像機

運動導軌：精密直線導軌

主要特點：精準測量，操作簡單，功能豐富

生產企業：深圳市中圖儀器股份有限公司

注釋：更多詳細產品信息，請聯系我們獲取
