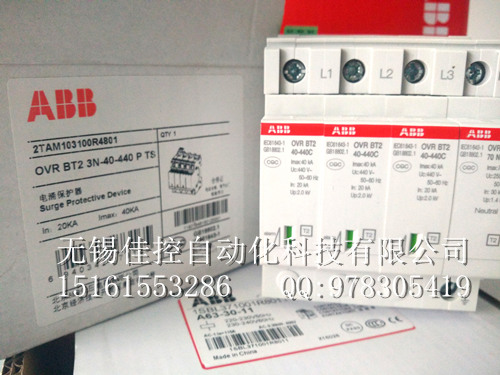

【江蘇常州無錫ABB電涌保護器OVR T2 3N-40-440 P TS QS】
- 主要規格：
- OVR T2 3N-40-440 P TS QS
- OVR 電涌保護器
產品概述
獨特的研發設施
雷電測試實驗室在 Bagneres-de-Bigorre（法國西南部），具有無與倫比的測試條件。該實
驗室專門從事雷電保護產品的基礎研究、數字仿真和產品開發，也從事防雷研發項目的研
究。模擬在避雷針和電涌保護器上產生的直接雷擊電流與過電壓，確保最佳的產品性能和效
率。
10/350 沖擊電流發生器
可按 IEC 61643 - 1 進行 I 和 II 級分類試驗，采用 8/20 和 10/350 標準波形。
兩種波形最大放電電流 100kA, 儲能 800kJ，雷電放電疊加到帶 5kA 短路容量的電網。
200kV 沖擊電壓發生器
可進行符合 IEC 61643 - 1, III 級分類試驗，半波和 8/20 標準波，最大 30kA，儲能 5kJ，雷
電放電施加到電網中。
組合波發生器
實驗符合 IEC 61643 - 1和 IEC 6094F947 標準，1.2/50 標準波形，最大電壓 200kV，儲能
10kJ，雷電放電施加到帶 5kA 短路容量的電網中。
電氣測試
可進行符合 IEC 61643 - 1標準所有等級的測試，短路測試達到 440V 和 5KA，可進行熱崩
潰測試，高達 6kV 的 1.2/50 沖擊電壓測試，高達 8kA 的 8/20 低能量測試，直流和 50Hz
的靜態擊穿測試。
插拔式電涌保護器
插拔式 OVR BT2...P 是由底座和一個或多個相芯體（模塊）
組成。當芯體壽命終結時，只需更換故障芯體，而無需斷開
接線或重新接線，可以節省大量時間。OVR BT2...P 電壓保
護水平Up 值低，保護效果優異。
插拔式的特點
更換損壞芯體的操作特別安全
1） 為了更換芯體，必需打開開關柜內的門（由專業的人員完
成）。
2）由于芯體側面是塑料材料，所以抽出芯體時不會接觸到帶
電觸頭。
3）由于在芯體底部有獨特的「箭頭」所以安裝時不可能把相
芯體和中性體的位置互換。
OVR BT2... P TS 基座的工作狀態指示
OVR BT2... P TS 的特點是有一個輔助遙控觸頭，當安裝在
基座上的一個或多個芯體使用壽命結束時，它會通過一個轉
換觸頭遙控打開報警燈或蜂鳴器。同時芯體上也有本地指示
（紅/白或綠指示器）。
