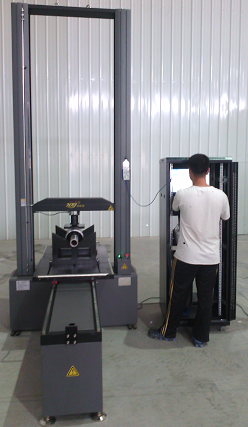

- ETM50-N弓形彈簧套管扶正器綜合性能試驗機(CE)
50kN/Bow-spring Casing Centralizers Testing Machine；
重要功能：
→對弓形彈簧套管扶正器進行起動力試驗、復位力試驗、下放力試驗、扶正器放置和止動環實驗測試及研究。
→高性能彈性扶正器、經濟型彈性扶正器、堅固式扶正器、整體沖壓剛性扶正器、焊接式剛性扶正器、樹脂剛性扶正器、鑄鋁剛性扶正器、油管扶正器、獨立止動環、一體式止動環、直井、狗腿井、大斜度井、單弓形（I 型）、雙弓形（II 型）、三弓形（III型）；
→弓形彈簧套管扶正器由圓箍、弓形彈簧片、銷子組成。每種規格的扶正器由相應的弓形彈簧片組合而成。弓形彈簧片材料為65Mn、銷子為45號鋼材、圓箍為A3鋼材料。
重要試驗術語：
→套管完全居中時的環空間隙annual clearance for perfectly centred casing井眼直徑與套管外徑差值的一半；扶正器永久變形centralizer permanent set；撓曲flexed用規定的3倍最小復位力（±5％）對弓形彈簧片施力后，則認為該弓形彈簧片被撓曲；夾持裝置 holding device將止動環或扶正器固定在套管上的裝置；夾持力 holding force使止動環在套管上產生滑移所需的最大力；井眼尺寸hole size井眼直徑；限位箍limit clamp止動環；復位力 restoring force安裝在套管上的扶正器使套管離開井壁的力；剛性扶正器 rigid centralizer弓片不能被撓曲的扶正器；下放力running force安裝在套管上的扶正器在特定井眼內移動所需的最大力；下垂點sag point套管撓度的最大點；滑動力范圍slippage force range克服夾持力后，繼續移動止動環所需梁范圍；堅固式扶正器solid centralizer翼條不能被撓曲的整體式扶正器；偏離間隙 standoff井眼直徑與套管外徑間的最小距離；偏離間隙比 standoff ratio偏離間隙與環空間隙的比值，用百分比表示；起動力 starting force安裝在套管上的扶正器進入特定井眼所需的最大力；止動環 stop collar安放在套管上防止扶正器移動的裝置；套管浮重；在二維（2-D)井眼中的套管撓度；在三維（3-D)井眼中的套管撓度；測試總成(螺釘、棘爪、機械夾及環氧樹脂)。
相關標準方法：
→GB/T19831.1-2005《石油和天然氣工業 套管扶正器第1部分弓形彈簧套管扶正器》；
Petroleum and natural gas industries-Casing centralizers-Part1：Bow-spring casing centralizers（ISO10427-1：2001，IDT)；
→GB/T19831.2-2008《石油天然氣工業 固井設備 第2部分：扶正器的放置和止動環測試》；
Petroleum and natural gas industries-Equipment for well cementing-Part2：Centralizer placement and stop-collar testing（ISO10427-2：2004，IDT)；
→GB/T19830-2005 石油天然氣工業 油氣井套管和油管用鋼管（ISO11960：2001，IDT)；
→DIN EN ISO 10427-1-2003《石油和天然氣工業 彈簧套管扶正器 第1部分:弓形彈簧套管扶正器》；
Petroleum and natural gas industries-Casing centralizers-Part1:Bow-spring casing centralizers ；
→ANSI/ APISPEC 10D-2002弓形彈簧套管扶正器的規范(第6版)；
Specification for Bow-Spring Casing Centralizers (Sixth Edition)；
→NF M87-226-1-2002石油和天然氣工業.套管扶正器.第1部分:弓形彈簧式套管扶正器；
Petroleum and natural gas industries-Casing centralizers-Part1:Bow-spring casing centralizers 。
重要特點：
→計算機、測控系統一體化集成，整體安裝于標準機柜。
→移動式工作臺，定位示意、前后推拉、快速、滑暢、輕松、快捷。
→V型承載支架，快速可調、標尺指示、準確定位、高剛性。
→精密無間隙滾珠絲杠、大跨度、高剛性、高穩定性的負荷機架，整體全圍護；機架尺寸可定制。
→載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。
→高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
→高速率、低振動、免維護、靜音型交流伺服電機驅動系統。
→內置以太網接口；方便的手持控制器，即停即行功能；操作靈活、隨意切換。
→多種完善的試驗夾具，快速更換；可選T型工作臺、防旋轉夾具/附件裝置、環境系統、引伸計。
→寬泛的測試速度0.001～500mm/min（可定制高速試驗機1000mm/min；2000mm/min）。
→全數字閉環、多通道、多功能、易操作的HRJ-test 測控軟件。
→試驗過程的自動控制、數據采集、處理、分析、存儲及顯示。
→載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。
→控制模式智能設置，控制方式之間無沖擊、平滑切換，加載、卸載平穩。
→過程再現和數據再分析、曲線放大、比較、遍歷；曲線可自由放大和縮小；滿度自調。
→操控軟件，采用模塊化、開放式編程、個性化設計，可自行調整。
→標準模塊；權限管理模塊、試驗模塊、控制模塊、分析模塊、查詢模塊、輸出模塊等。
→操作提示和向導功能。
→多種標準方法（國標、英標、美標、德標、澳標、日標、意標、俄標、歐標/GB、ISO、JIS、ASTM、DIN、BS、EN)。
→電路板采用光電隔離設計，具有抗干擾能力強的特點。
→靈活的Excel或Word報告格式，可選擇、指定、排序、單獨、合并打印。
→網絡數據庫管理。
→多重保護功能：試驗力過載保護；過流、過壓保護；試樣破斷時安全保護；試驗結束自動保護等。
重要參數： 來電咨詢：18660118271 黃先生
ETM50-N弓形彈簧套管扶正器綜合性能試驗機(CE)；
50kN/Bow-spring Casing Centralizers Testing Machine；
1
最大試驗力
50kN
2
試驗機準確度
0.5級 / 1級
3
負荷測量范圍
0.4%～100%F.S（0.5級）/ 1%～100%F.S（1級）
4
示值相對誤差
≤±0.5%（0.5級）/ ≤±1.0%（1級）
5
試驗力分辨力
1/±300000F.S（全程分辨力不變）
6
位移分辨力
0.001mm / 0.01mm
7
力控速率調節范圍
0.005～5%F.S/S
8
力控速率相對誤差
設定值的±1%以內；
9
應變速率調節范圍
0.02～5%FS/S
10
應變速率相對誤差
速率＜0.05%FS時，為設定值的±2%以內；
速率≥0.05%FS時，為設定值的±0.5%以內；
11
速率調節范圍
0.001～500mm/min（可定制高速試驗機系統）
12
速率控制精度
速率＜0.01mm/min時，設定值的±1.0%以內；
速率≥0.01mm/min時，設定值的±0.2%以內
13
恒力、恒應變、恒位移控制范圍
0.5%～100%F.S；
14
恒力、恒應變、恒位移控制精度
設定值＜10%FS時，為設定值的±1%以內；
設定值≥10%FS時，為設定值的±0.1%以內；
15
壓縮試驗空間
0～2000mm / 可定制
16
試驗機有效跨度
800mm / 可定制
17
移動式工作臺
18
試件V型支架
19
壓縮壓盤
200x200mm
20
電源電壓
～220V±10% 50Hz（須可靠接地）
21
機器功率
750W
22
機器尺寸（LWH）
≈1300x1600x3050mm
主要配置：
名 稱
內 容
備 注
負荷機架
大跨度、大空間、高剛性、高穩定性
1臺
驅動系統
進口交流伺服電機及驅動器
1套
測控系統
HRJ-test全數字閉環、多通道、多功能、易操控
1套
測力傳感器
1支
手持控制器
1只
移動式工作臺
1套
V型承載支架
1套
壓縮壓盤
200x200mm
1套
計算機
主流品牌
1臺
測控柜
1套
隨機工具
1套
技術資料
說明書、裝箱單、合格證、服務單
1套
試驗機軟件
中文版/可定制英文版
1套
