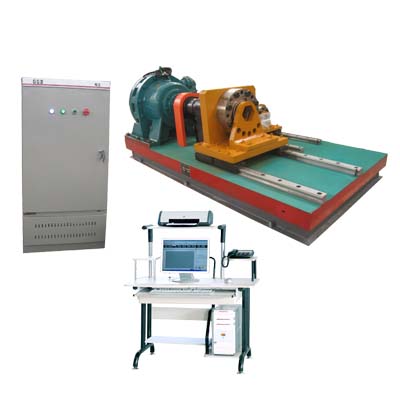

- 汽車傳動軸(Axle)扭轉試驗機Axle torsion fatigue testing machine；
汽車半軸（Driver Shaft）扭轉試驗機Driver shaft torsion fatigue testing machine；
→NDW-A5000N.m;5000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A10000N.m;10000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A20000N.m;20000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A30000N.m;30000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A35000N.m;35000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A40000N.m;40000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A50000N.m;50000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A60000N.m;60000N.m汽車傳動軸/汽車半軸扭轉試驗機；
→NDW-A80000N.m;80000N.m汽車傳動軸/汽車半軸扭轉試驗機；
產品功能：
→各類汽車傳動軸、機車傳動軸、半軸，扭矩、扭角、扭轉角、角剛度等扭轉性能、扭轉疲勞、疲勞壽命測試及研究。
→微型車傳動軸、輕型車傳動軸、中型車傳動軸、重型車傳動軸、工程車傳動軸（十字軸式剛性萬向節傳動軸、撓性萬向節傳動軸）；
→汽車傳動軸（油罐車、加油車、灑水車、吸污車、吸糞車、消防車、高壓清洗車、道路清障車、高空作業車、垃圾車）；
→汽車半軸（全浮式、3/4浮式、半浮式）。
重要試驗：扭轉性能試驗、低周扭轉循環試驗、扭轉疲勞試驗、疲勞壽命試驗。
依據標準：
→QC/T523-汽車傳動軸總成臺架試驗；
→QC/T29082-汽車傳動軸總成技術條件；
→QC/T293-汽車半軸臺架試驗方法；
→QC/T294-汽車半軸技術條件；
重要特點：
1.臥式、大跨度、高剛性、高穩定性的負荷機架。
2.載荷自動保持、應力、應變控制、循環控制及自編程控制等多種控制方式。
3.高精度測力器，線性寬，穩定性好，保證載荷的測力精度。
4.高速率、低振動、免維護、靜音型交流伺服電機驅動系統。
5.內置以太網接口。
6.電路板采用光電隔離設計，抗干擾能力強。
7.擁有多種完善的試驗夾具，快速更換；可選扭角計(扭角分辨力：0.0001°)。
8.寬泛的測試速度，0°～720°/min內任意選擇。
9.全數字閉環、多通道、多功能、易操作的HRJ-test 測控軟件；數據庫中備有多種試驗方法、標準（ASTM、ISO、DIN、EN、BS等）；試驗數據可隨時保存、查詢、調用。
9.1試驗過程的自動控制，扭矩、應力、變形、扭轉角度全閉環控制、顯示，全鍵盤輸入操作和控制模式智能設置系統；控制模式任意設置，無沖擊，平滑切換，加載、卸載平穩。
9.2靈活的Excel或Word報告格式，默認格式及自編格式；多項排序，多類型輸出。
9.3可重新讀取已經完成的試驗，模擬再現，數據再分析、多曲線疊加、比較、遍歷。
9.4 試驗曲線可任意選擇坐標軸，可自由放大和縮小；可同時顯示多個曲線扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等），可設需要的坐標，滿度自調節。
9.5模塊化、開放式編程，滿足個性化要求。具有提示和向導功能。
9.6試驗結束自動返回，智能、高效、快捷。
9.7扭矩、扭轉速度、扭轉角自動跟隨、自動顯示、自動判定、自動處理。
10.多重保護功能：過載、過流、過壓保護；試樣破斷時安全保護；緊急停機保護。
重要參數： 來電咨詢 ：18660118271 黃先生
汽車傳動軸/汽車半軸扭轉試驗機Axle/Driver Shaft Axle torsion fatigue testing machine；
NDW-A5000N.m;A10000N.m;A20000N.m;A30000N.m;A35000N.m;A40000N.m;A50000N.m;A60000N.m;A80000N.m
1
最大扭矩
±5000N.m；±10000N.m；±20000N.m；±30000N.m；±35000N.m；
±40000N.m；±50000N.m；±60000N.m；±80000N.m；
2
測量范圍
1%-100%F.S
3
扭矩分辨力
1/±300000
4
扭矩示值相對誤差
≤±0.5%; ≤±1.0%
5
扭轉角測量范圍
0°～∞
6
扭轉角分辨力
0.01°；0.0001°
7
扭轉速度
0°～720°/min / 正、反雙向
8
扭轉速度相對誤差
設定值的±1%以內
9
夾具間可調距離
200-3300mm / 可定制
10
中心線同軸度誤差
1000mm 內≤Φ1.0mm
11
試驗機主軸中心高度
≥300mm / 按尺寸定制
12
設備功率
2kW;5kW;7.5kW;15kW;18kW;21kW;25kW;28kW;35kW;
13
電源電壓
～380V±10%，50Hz（須可靠接地）
14
傳動軸、半軸扭轉附具
法蘭盤連接，花鍵連接，其它連接
主要配置：
名 稱
內 容
備 注
負荷機架
臥式，大跨度、高剛性、高穩定性
1臺
驅動系統
進口交流伺服調速電機及驅動器
1套
測控系統
HRJ-test全數字閉環、多通道
1套
扭矩傳感器
1支
位移傳感器
1支
檢定杠桿
1套
砝碼托盤
1套
試驗夾具
特制、專用
1套
安全防護網
1套
隨機工具
1套
技術資料
說明書、裝箱單、合格證、服務單
1套
試驗軟件
中文版/可定制英文版
1套
