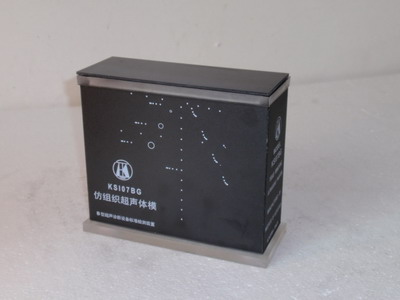

KS107BG仿組織超聲體模
- 用 途：
- KS107BG型超聲體模適用于工作頻率在5--10MHz之間的Ｂ超設備的性能檢測。
- 仿組織超聲體模與國家標準GB10152─1997和計量檢定規程JJG639─98的要求相對應。
KS107BG型超聲體模適用于工作頻率在5--10MHz之間的Ｂ超設備的性能檢測。
一、技術指標
1.TM材料聲速：1540±10m/s(23±3℃)
2.TM材料聲衰減系數斜率：0.70±0.05dB/cm/MHz(23±3℃)
3.尼龍靶線直徑：0.3±0.05mm
4.尼龍靶線位置公差：±0.1mm
二、詳細參數
軸向分辨力靶群：群中最上面一條靶線分別位于深度10，30，50，70mm處，每群中靶線中心垂直距離由上而下依次為3，2，1，0.5mm，水平距離均為１mm。
側向分辨力靶群：分別位于深度10，30，50，70mm處，每群中靶線中心水平距離依次為4，3，2，1mm。
盲區靶群：相鄰靶線中心橫向間距均為10mm，至聲窗距離分別為8，7，6，5，4，3，2mm。
縱向靶群：共含靶線12條，相鄰兩線中心距離均為10mm。
橫向靶群：位于深度40mm處，相鄰兩線中心距離均為20mm。
