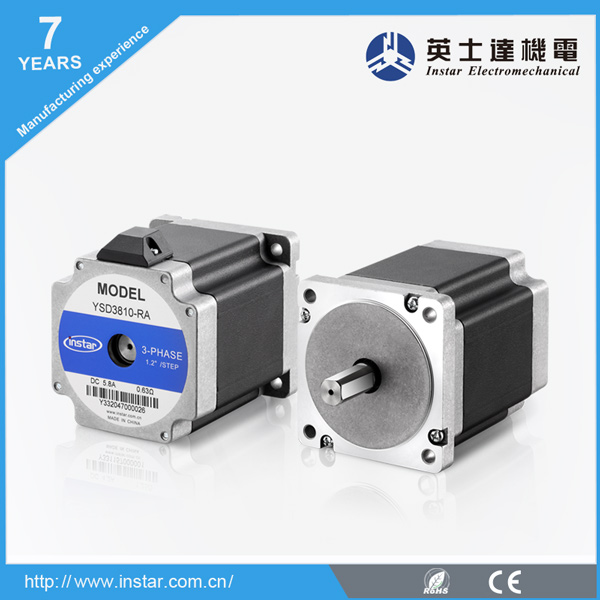

- 混合式步進電機85系列（三相）
技術參數
型號：YSD387-RA（單轉軸）
電流/相：5.8 A 電阻/相：0.47Ω 電感/相：0.9 mH
靜力矩 ：20 kg-cm 轉子慣量：1320 g-cm2 機 身：69 L(mm)
電機重量：2 kg 引出線 ：3
型號：YSD387M-RA（單轉軸）
電流/相：1.75 A 電阻/相：3.8Ω 電感/相：11.68 mH
靜力矩 ：20 kg-cm 轉子慣量：1320 g-cm2 機 身：69L(mm)
電機重量：2 kg 引出線 ：3
型號：YSD310-RA（單轉軸）
電流/相：5.8A 電阻/相：0.63Ω 電感/相：4.28 mH
靜力矩 ：40 kg-cm 轉子慣量：2400 g-cm2 機 身：97 L(mm)
電機重量：3 kg 引出線 ：3
型號：YSD310M-RA（單轉軸）
電流/相：2 A 電阻/相：4.46Ω 電感/相：14.7 mH
靜力矩 ：40 kg 轉子慣量：2400 g-cm2 機 身：97 L(mm)
電機重量：3 kg 引出線 ：3
型號：YSD312-RA（單轉軸）
電流/相：5.8 A 電阻/相：0.38Ω 電感/相：2.17 mH
靜力矩 ：60 kg-cm 轉子慣量：3480 g-cm2 機 身：125 L(mm)
電機重量：4 kg 引出線 ：3
型號：YSD312M-RA（單轉軸）
電流/相：2.25 A 電阻/相：2.18Ω 電感/相：7.79 mH
靜力矩 ：60 kg-cm 轉子慣量：3480 g-cm2 機 身：125 L(mm)
電機重量：4 kg 引出線 ：3
規 格
步 距 角：1.2°
步距角精度：±5%（整步，空載）
電阻精度： ±10%
電感精度：±20%
溫升：80℃ Max（額定電流，二相通電）
環境溫度：-20℃～+50℃
絕緣電阻：100M Ω Min 500VDC
耐壓：500V AC一分鐘
徑向間隙：0.02 Max（450g負載）
軸向間隙：0.08 Max（450g負載）
徑向最大負載：220N（距法蘭面20mm）
軸向最大負載：60N
*以上產品是單轉軸，均可按客戶要求另行制作雙轉軸電機。
*我們可以根據您的需求制定步進電機的電氣參數，也可以增配偏心齒輪減速箱或行星減速箱、斷電剎車、編碼器等。
*步進電機安裝時務必用電機前端蓋安裝止口定位，并注意公差配合，嚴格保證步進電機輸出軸與負載的同心度。
