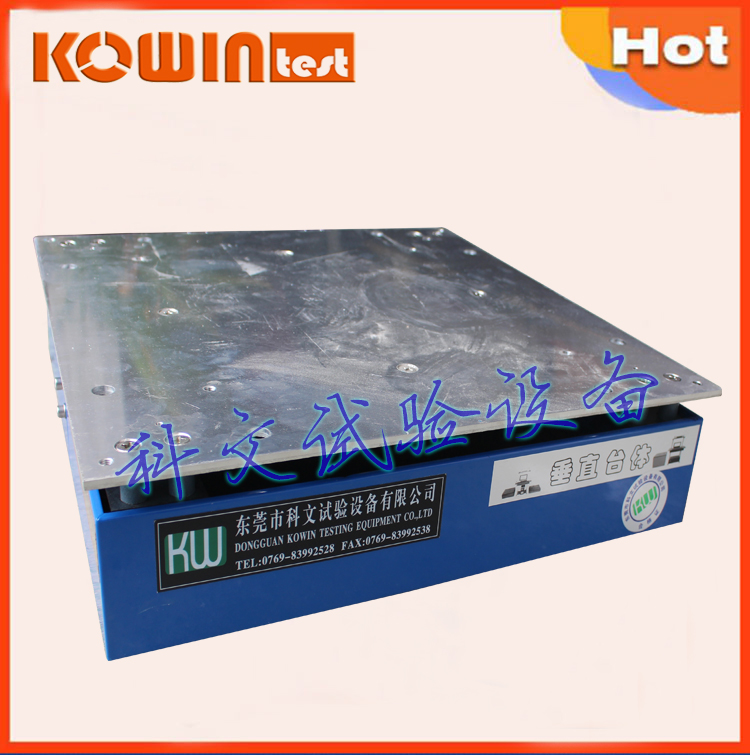

KW-ZB-50CZ塑膠電磁式純調頻振動臺
- 用 途：
- 本機適用于玩具、汽車配件、塑膠、電子、家具、禮品、陶瓷、包裝等產品進行水平、垂直方向振動測試。
- 我司是正真有實力的生產大廠家，已專注研發生產設備生產12年，生產的KW-ZB系列電磁式垂直振動臺質量100%保證，經久耐用，我司秉承“讓客戶買的放心，用的安心，的銷售理念”買電磁式振動臺，東莞科文是首選。
KW-ZB-50CZ塑膠電磁式純調頻振動臺用途：本機適用于玩具、塑膠、電子、家具、禮品、陶瓷、包裝等產品進行水平、垂直方向振動測試。
KW-ZB-50CZ塑膠電磁式純調頻振動臺實現功能:正弦波、調頻、掃頻、可程式、倍頻、對數、最大加速度,調幅,時間控制,簡易定加速度/定振幅。
KW-ZB-50CZ塑膠電磁式純調頻振動臺技術參數 (純調頻 垂直)(1~99.9Hz)
KW-ZB-50CZ塑膠電磁式純調頻振動臺振動方式：
垂直[控制箱+1個臺體/垂直(Y軸,上下)]
① 二組獨立輸出皆可用/二組個別單獨振動
② 可二組一起振動(另買垂直臺體或水平臺體)
③ 二組一起振動(只控制1組振幅及加速度,第2組跟著一起做)批量及生產線時非常有用, 可省錢/省時/高效率
振動波形：垂直(Y軸,上下)正弦波-可選擇(半波或全波)
振動頻率： (1~99.9Hz)可任意設定(±0.1%)
最大試驗負載(kg)：0~100kg(振幅:0~5.2mm/最大加速度:0~22g)
振動臺面尺寸H：(6-10)mm
①頻率共振最好增加1倍穩定性
②臺面材料分(隨機出貨)□特殊鋁合金(原色) □藍色(或自指定顏色)
③臺面上通孔(以實體為主):a:有28個(10mm) b:綁帶通孔--*24個c:夾具(治具)通孔--*24個
④量測試螺絲孔-----*4個(5mm)
⑤防磁漏:地帶面積(30cm):讓磁漏減50-70%
臺體(H/高)：超低臺體/更低更穩定(每少1公分穩定0.5%)(市面目前本司高度最低)
① 垂直臺體:500*160*500mm 臺面:500*6*500mm 臺底:500*500mm
②越低越穩定/越高失真越大誤差越大
③防共振設計(増加3種防共振專業技術)
④中心軸防塵專業技術
⑤中心軸増加:過流(3倍)/過耐熱210度/耐濕98%/耐爆/耐塵
電磁振動臺元件組成:
a:高電感電磁圈b:超高電感矽鋼片-E片/下片,I片/上片產生器c:彈簧鋼片:特殊處理
d:支撐架 e:底座 f:臺面 g:護套
⑦不會受總質量變動,改變承重或激振力
⑧因臺面/底座/支撐架/彈簧鋼片,一體合成配合電磁圈,更有效提高均勻穩定性,不受不規則物品的限制,產生不均勻及中心點穩定問題,減少治具費用
⑨振動方式:中心水平線為0,往上振往下振,真正符合振幅幅度mm(p-p)的要求,解決高頻圓形電磁振動臺缺點
⑩真正解決:各高頻式電磁振動臺很難解決(在50Hz時/5mm/20g/重量100kg以內)不受影響的技術
⑾防塵(可試用高塵地方)/耐超低溫/耐高溫/耐濕度(防靜電)
振幅：(可任意調范圍mmp-p): 0-5.2mm (不準碰撞情況)
a:在無負荷下,最大位移為5mm(p-p),此情況不可碰撞,
b:在最大負荷一半情況下,最大位移可達到為 5mm(p-p)
c:在最大負荷情況下,最大位移可達到為 5mm(p-p)要指定
※此情況不可碰撞,小于此位移值，試驗機本身足以負荷
①頻率:0.5~40HZ 可做到5mm:不準碰撞情況
a:在頻率1Hz且無負荷下,最大位移為5mm(p-p),此情況不可碰撞,
b:在頻率50Hz且無負荷下,最大位移為4mm(p-p),此情況不可碰撞
c:在頻率40Hz且在最大負荷一半情況下,最大位移可達到為5mm(p-p),小于此位移值
d:在頻率20Hz且在最大負荷情況下，其振動平臺的最大位移量測值為5mm,
此情況不可碰撞,小于此位移值，試驗機本身足以負荷
②頻率:0.5~55HZ 以振幅為主
③頻率:1HZ為5mm,最大加速度可做到0.01g，35HZ為5mm,最大加速度可做到12.25g
最大加速度可任意調：0~22g(220m/s2)
①頻率:45~600HZ 可做到20g
②頻率:55~600HZ 以最大加速度為主
③頻率:80HZ為20G,振幅最大可做到有1.56mm，600HZ為20g,振幅最大可做到0.028mm
④在頻率10Hz且無負荷下,此情況不可碰撞,最大加速度量測值為-1g
⑤在頻率50Hz且無負荷下,此情況不可碰撞,最大加速度量測值為-20g
加速度(單位g)=0.002*(50Hz)2*4(振幅單位mmp-p)=20g(196m/s2 )
⑥頻率45Hz且在最大負荷一半下,不可碰撞,最大加速度量測值為-20g
⑦頻率50Hz最大負荷下,此情況不可碰撞,最大加速度量測值為----20g
最大正弦波激振力(推力 F)：2200kgf(F=重量*加速度)
時間控制：任何時間可設(秒為單位)
①執行時間(以秒為單位):0~65500秒(約18時)
②共可執行時間:循環次數(可設65500次*18時=5萬天)(約135年)
最嚴酷條件下電源電壓(V)：220±20%/(50/60Hz)
①電子漏電裝置
②裝設防雷擊裝置
③總開關誤動作裝置及防高次諧波裝置
最嚴酷條件下電流：10（A）
①正常工作電流(0.5-6)A/不良碰撞電流(6-10)A(禁止超過10分鍾)
②裝設防漏電裝置
③誤動作/碰撞/過流/恢復安全裝置
④(二次諧波/突波)電流裝置
振動機功率：2.2 KW(最大) ①控制箱:低溫設計/防高溫設計
②臺體:耐高溫設計不良碰撞電流(6-10)A(禁止超過10分鍾)
冷卻方式：自然風冷
溫濕度：溫度-40℃~+80℃/濕度10%~95%①控制箱:低溫設計/防高溫設計
②臺體:耐高溫設計不良碰撞電流(6-10)A(禁止超過10分鍾)
噪音：60分貝以內：①噪音: 5m外60分貝以內,是人耳所聽聲音
②建筑物所能承受之力:臺體正常工作最大量時,在2樓以上造成水平震動力, 在地震震動小于1級內,對建筑物影響不大
③任何樓層皆可使用,不會對建筑物造成影響
電磁場輻射：①正常在20-50毫高斯以內 ②最高100毫高斯以內(1公尺)
③非振動馬達做成的振動臺所能比的
測量儀(可測試20mm）“另購”
①加速度(最大加速度):0.1~199.9m/s2 (峰值)(約20g)
②位移0.01~19.99mm振幅(峰值p-p)
③最大加速度=0.002*F(頻率)2*振幅(峰值p-p)(mm）(單位：g)
以下各種振動模式尺寸:
【綜合試驗振動臺】【沖擊型振動臺】【旋轉型振動臺】【生產線機種】
【標準型】【搖擺型振動臺】【飛機航空行駛型】【越野車行駛型】【摩托車行駛型】
【火車行駛型】【顛簸型】【船行駛型】【甩動型(離心力型)】皆可
總重量:65 kg(凈重60 kg)量只供參考
精密度：頻率可顯示到0.01Hz
①輸出點:用(數字示波器或頻率計)量設定值與實際值(誤差±3‰)
②輸出點:本司附上輸出點測試連接線
調頻頻率(單組頻率)：頻率/時間/振幅/加速度可任意設定
①調頻頻率范圍: 1~99.9HZ (可顯示到0.01Hz)
②時間: ①時間:執行時間(以秒為單位):0~36000000秒(約9999時)
③振幅(可任意調范圍mmp-p): 0-5.2mm
④最大加速度可任意調: 0~22g(220m/s2)
f(頻率)
