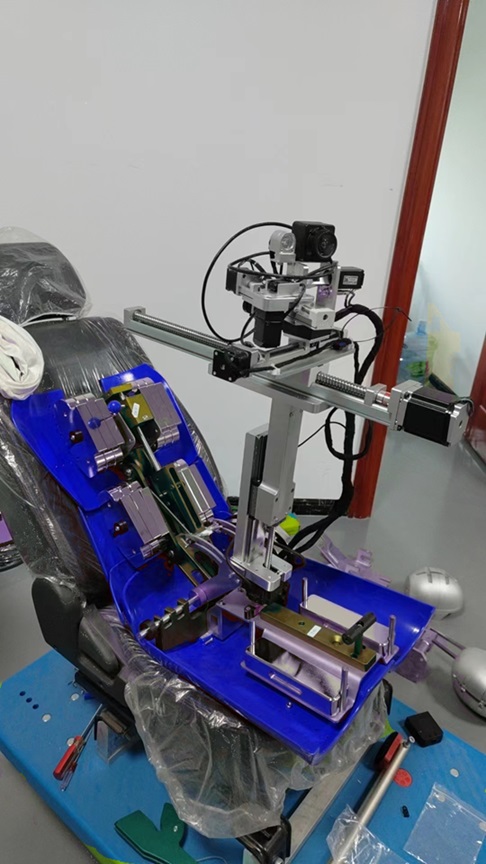

- SN-3020 前方視野測試儀
本機依據標準GB 11555-2009、ECE R46及GB 11562-2014對前方視野的測試要求以及測量方法設計，
通過高清廣角CCD對前方視野范圍內圖像進行偵測，依據測試要求，對每個移動角度點的位置激光標點
進行抓取，連線從而確定一個平面A區B區、S區，同時對于標識區域內的遮擋物體進行面積計算！
配置參數：
1、采用CCD：1100萬像素，廣角鏡頭，成像更清晰
2、標識激光點：激光器，高清廣角CCD
3、3軸運動（上下、左右、升降）
4、三軸運行主機，采用專用運動控制卡,定位精度達0.01mm，定位精準
5、控制及測試測量軟件
6、電腦：CPU i5-7500、4G/內存DDR4 /固態硬盤金士頓240G M.2
固態/華碩H310-E主板/ 27″顯示器/win10 64位軟件，優于并滿足測試需求
7、電源：車載逆變（12/24v通用）
8、定位尺寸（距R點XYZ正方向）：V1：665mm;V2：589mm;A:68mm;B:5mm；Pm點，
V1/V2點為激光發射點數據！
9、面積測量：選定區域面積自動計算，A，B，S區域
10、激光跟隨標識點，攝像頭區域圖像觀測，垂直面積標點自
動計算A，B，S區域面積或雙目障礙角。
11、V1/V2點快速一鍵切換，例如：1/3/5/7/13/17/20°
等快速定位
12、原點自動定位：（XYZ軸）點擊自動回至零點位置
13、標識點處手動點取生成標志字符
14、測試報告：可截取當前畫面插入圖表
15、重量：約6kg
