- 一、儀器介紹

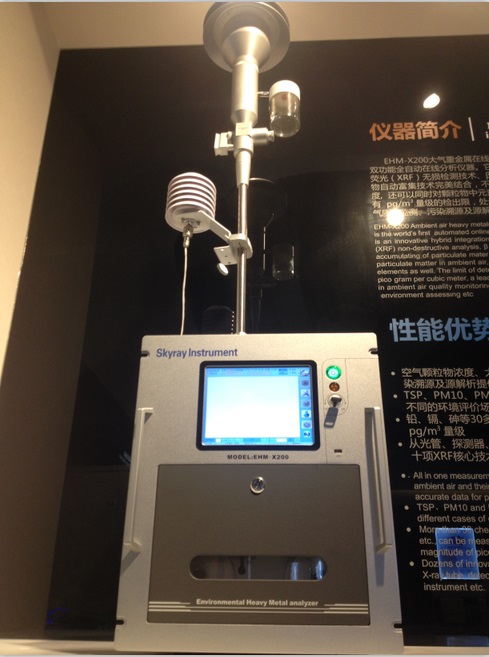

EHM-X200大氣重金屬在線分析儀是天瑞儀器基于EHM-X100的基礎上開發的第二代升級產品。EHM-X200創新地將專利技術—X熒光（XRF）無損檢測技術、β射線吸收檢測技術與空氣顆粒物自動富集技術完美結合，符合美國EPA IO-3.3標準方法，不僅可以檢測空氣顆粒物中重金屬的成分和濃度，還可以同時檢測顆粒物的質量濃度；可實現空氣顆粒物中低含量鉛、鎘、鉻、砷等重金屬的檢測及PM濃度的協同測量，無人值守，長時間自動監測。
二、性能特點
2.1. 先進的X射線熒光(XRF)無損檢測技術與大氣顆粒物自動富集技術完美結合，符合美國EPA IO-3.3標準方法。
2.2. 可選配TSP、PM10、或PM2.5顆粒物切割器，實現重金屬顆粒物在不同動力學直徑上的分布測量。
2.3. 鉛、砷重金屬含量精確測量，探測靈敏度ng/m3量級，重金屬元素可擴展至28種。
2.4. 主機采用國際標準19”機箱，既可安裝在移動監測車上，也可以安裝在大氣自動站的標準機柜上。
2.5. 20年XRF技術積累：無雜散峰光路設計，內置3檔濾光片，自動切換實現低背景測量；內置校準模塊，橫縱坐標同時自動校準；EPA認證的薄膜標樣一次性標定，出廠后無需標定。
2.6. 防雷工業級電子電氣設計，儀器具備極高的運行可靠性與穩定性，24小時/365天無故障運行，同時還具有智能的故障診斷與自排除功能。
2.7. 具有RS232/485、USB、GPRS、ADSL、以太網等多種數據傳輸方式，可以實現運行參數、狀態以及數據的遠程傳輸、監控和檢驗；可以與天瑞儀器的手持式土壤重金屬分析儀Genius 9000、便攜式水質重金屬分析儀HM3000P構筑成了有效的重金屬立體監測網絡。
2.8. 系統軟件采用先進的分層模塊化設計，具有強大、靈活的數據設置、校準、保存、顯示、查詢、分析、傳輸等功能。數據符合《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T 212-2005）。同時用戶還可以快速、方便地定制擴展其他任何自定義功能。
2.9. 專業的防輻射處理，測量時儀器全方位無任何輻射泄漏。
三、應用領域
可以連續測量并分析大氣中多種重金屬顆粒物，并有如下應用：
1.大氣質量監測
2.空氣顆粒物特征分析
3.大氣背景測量
4.環境評價、許可
5.污染源定位、溯源
6.污染預測預警
四、技術參數
4.1.主要監測元素：Pb（鉛）,As(砷); 可根據用戶需求擴展監測的元素包括 Cd（鎘）、Hg（汞）、As（砷）、Cr（鉻）、Cu（銅）、 Zn（鋅）、 Ni（鎳）、Ba（鋇）、Fe（鐵）、Ag（銀）、 Se（硒）、 Br（溴）、 Te(碲)、 Sb（銻）、Sn（錫）、 Ti（鈦）、 Co（鈷）、 Mn（錳）、Pd（鈀）、Tl（鉈）、 Sc (鈧) 、 Mo（鉬）、V（釩）、Sr（鍶）、Ga（鎵）、 Ca（鈣）、K（鉀）等28種元素；
4.2.適用標準：美國EPA IO-3.3 標準方法《X射線熒光光譜法檢測環境顆粒物中重金屬》；
4.3.測量范圍：0～100μg/m3；
4.4.檢出限：ng/m3量級(采樣時間2小時、流速16.7L/min)；
4.5.采樣流量：(0～20)L/min 可調節；
4.6.采樣時間：10 ～ 1440分鐘，可自定義；
4.7.分析時間：1 ～ 60分鐘，可自定義；
4.8.線性相關系數 > 0.99；
4.9.重復性 RSD < 1.5% （Pb的標準樣片）；
4.10.準確度：相對誤差< 15% (Pb，與國標實驗室方法對比，采樣時間大于1小時)；
4.11.氣體溫度 （-40～50）℃；
4.12.氣體濕度 0％RH～90%RH；
4.13.工作方式：連續自動監測；
4.14.運行性能：一年的無故障運行，以及斷電自恢復功能；
4.15.主機尺寸：482mm(19”) x 420mm x 600mm(14U)；
五、工作環境
1.工作環境溫度 15 ～ 30 ℃；
2.工作環境濕度 20％RH～70%RH；
3.工作電源：AC220V±20％，50HZ；
六、儀器配置
6.1.儀器主機
包括顆粒物富集系統、卷膜系統、β射線吸收檢測模塊、X熒光分析系統、控制系統。整套系統集成在一個機箱內，運輸安裝方便。
6.2重金屬工作站
硬件配置：
（1）內嵌一體化觸屏式工控機，可存儲十年以上數據。
（2）多種對外接口：RS232/485,網口，4-20mA，TTL輸入/輸出等。
軟件配置：
（1）EHM-X200 控制及綜合分析軟件，中文操作界面，觸摸顯示屏操作，顯示實時狀態信息。并有自我診斷及設定功能、實時狀態監控功能；軟件采用先進的分層模塊化設計，具有強大、靈活的數據設置、校準、保存、顯示、查詢、分析、傳輸等功能。
（2）數據符合《污染源在線自動監控（監測）系統數據傳輸標準》（HJ/T 212-2005）。開放的通訊協議，可接入數采平臺，能夠保證與省站、國家站聯網。
（3）提供監測數據的儲存文件能以TXT文本或EXCEL表格輸出；軟件可保存每次測量或校準時的能譜掃描譜圖，并可檢索查詢。
6.3顆粒物切割器
可選擇使用TSP、PM10、PM2.5切割器，從而實現不同動力學直徑的重金屬顆粒物測量。切割器通過權威機構認證。同時還配室外溫度濕度傳感器，含百葉護罩及雷擊保護隔離器。
6.4采樣泵
采用高效率進口隔膜泵，最大流量168 l/min，最低真空度60 Torr。
