哈奇K1650
- 主要規格：
- CO2中0 – 100%的H2，空氣中90 – 100% H2

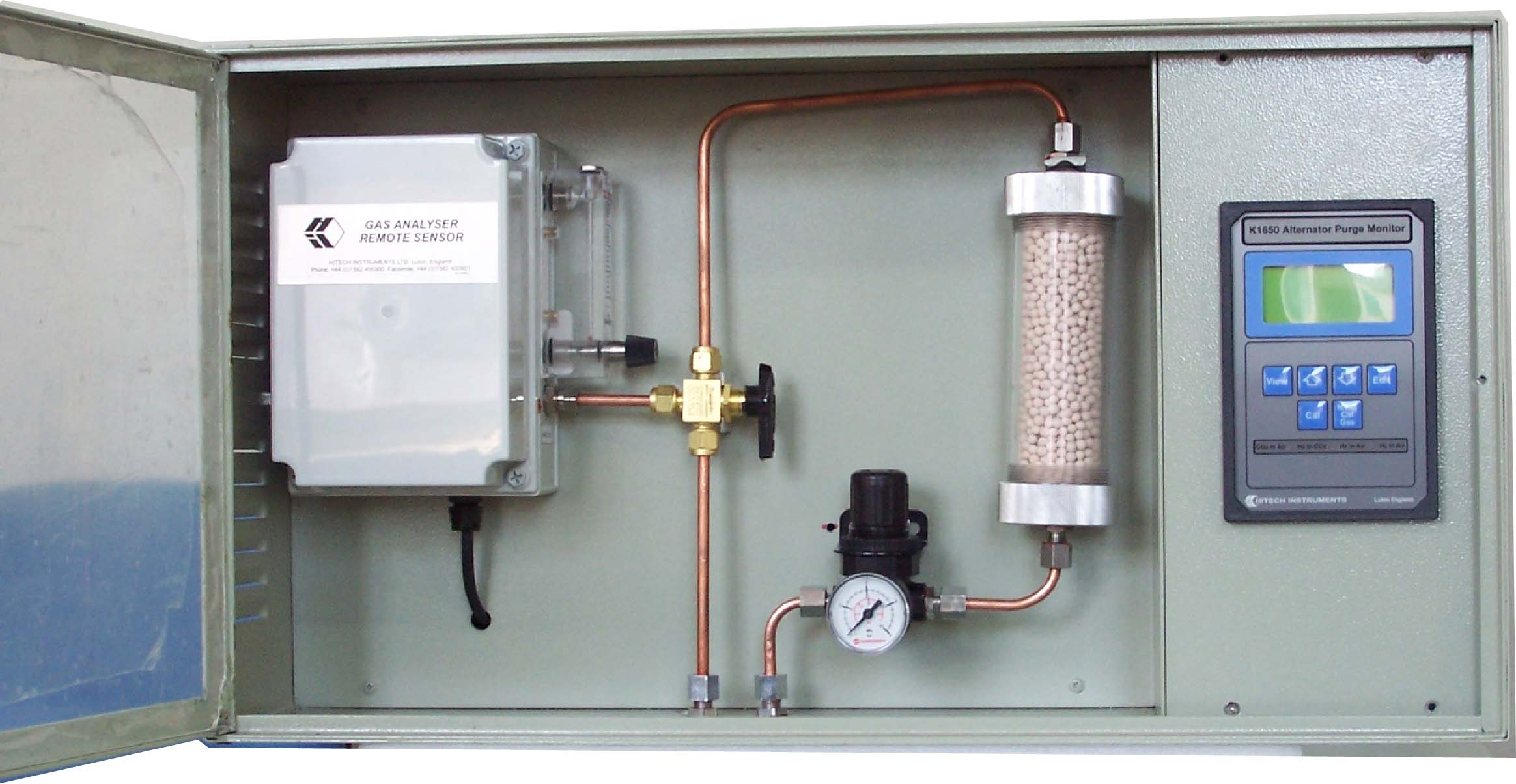

- 英國哈奇K1650發電機氣體監測儀系統描述：顯示/控制器和遠程傳感器組件如后所示。安放了控制電子元件和本質安全隔離柵的顯示模塊板要安裝在渦淪發電機機柜里。依賴于從鍵板上選擇的量程，顯示模塊將顯示如下三個檢測量程其中之一的檢測值。空氣中0 – 100%的CO2 CO2中0 – 100%的H2空氣中90 – 100% H2提供了四個用戶可編程報警繼電器輸出，模塊前面的LED指示這些報警繼電器的狀態。遠程傳感器組件包括：一個壁掛式的熱導計、配備有流量計和樣氣流量控制閥的IP65外殼。傳感器獲得歐洲標準認證，可以使用在Group IIB H2工況中，與顯示/控制器連成一體的齊納安全柵允許傳感器單元一直帶電作業。
英國哈奇K1650發電機氣體監測儀技術參數
顯示
點陣LCD，顯示四行字符
量程
空氣中0 – 100% CO2（分辨率：0.5%）
CO2中0 – 100% H2（分辨率：0.1%）
空氣中90 –100% H2 （分辨率：0.1%）
穩定性
每月好于滿量程的1%
精度（典型的）
滿量程的±1%
樣氣流量
最佳運行流量為100～300ml/min
樣氣溫度
-10℃～ 55℃（非凝集）
樣氣壓力
由排空壓力決定，而排空壓力必須是標稱大氣壓。
響應速度（典型的）
T90 = 5s
取樣接口
入口和出口：適合外徑為0.25"（6mm）管的靜態密封壓縮接頭
輸出
與所選量程成比例的4 – 20mA輸出，最大負載600Ω。
報警
提供如下四路用戶可設定報警，分別可被編程為濃度、功能及遲滯：
空氣中CO2：1路報警
H2中CO2：1路報警
H2 純度：2路報警
輸出是繼電轉換繼電器輸出，觸點容量：48Vac或dc下，0.5A
環境溫度
-5～ 40℃
供電
50/60Hz、110/120 V或220/240V；功耗12VA
安裝
二次表：控制/顯示器：通過4個角螺釘盤裝
遠程傳感器部分：壁掛
