- TR-9200型煤氣發生爐氣體分析儀系統
煤氣熱值分析儀及煤氣氧含量分析儀
系統組成：
預處理單元:由特殊液體過濾器（洗滌槽、霧過濾器、除硫器等效組件來完成凈化焦油、萘等成份的中間級凈化處理；由冷凝器、蠕動排液泵、脫流器、精細過濾器等組成來完成精細級的凈化處理；由特制耐腐抽氣泵、流量控制器等組成樣品的取氣和穩壓穩流工作。確保煤氣樣品分步進行凈化、除塵、除濕、穩壓、穩流等一系列環節，其過濾精度可達0.1μ。
將符合要求的被測樣氣，送入分析儀器，確保了分析儀器工作的準確性和長期可靠性。 分析控制聯鎖單元:由磁氧分析儀完成樣氣氧含量的在線連續分析，連續輸出4-20mA信號。氧分析儀帶報警輸出接點，可在量程范圍內設定報警和聯鎖值，當O2含量濃度超限時進行報警和聯鎖。
功能特點：
1、 預處理采樣裝置技術指標
全不銹鋼取樣探管
可選手動空氣或蒸汽吹掃閥門
手動維護控制閥門，方便取樣管道清洗
取樣氣體溫度≤800℃
氣體粉塵濃度<100g/m3
低溫環境下長距離采樣管到，采用氣體采樣管路伴熱技術，防止水分、焦油冷凝而堵塞管路
2、分析單元技術指標
測量組分： CO/CO2/CH4/CnHm/H2/O2
測量方法： CO/CO2/CH4/CnHm ---NDIR紅外傳感器技術、H2---TCD熱導檢測、O2---長壽命電化學氣體傳感器技術
測量量程 CO：0~75%
CO2：0~25%
CH4：0~40%
H2：0~75%
CnHm：0-10%
O2：0-5%
測量精度： CO/CO2/CH4/CnHm：≤1%FS
H2/O2：≤2%FS
響應時間： ≤10秒（NDIR）
自動校準： 本儀器內置自動調零裝置，可實現無標氣自動校準
供電電源： 220V±44V 交流 50Hz±1Hz
輸出信號： 標準RS-232、DC 4~20mA電流輸出
儀器重量： 約12kg
工作溫度： 0～50℃
相對濕度： 5~85%
大氣壓力： 85~105 KPa
3、分析機柜及控制系統技術指標
機柜：采用標準19英寸機柜，高度1.8m
材質：采用2mm鋼板靜電噴涂
控制系統：采用西門子PLC，自動控制采樣系統運行
水洗：兩級水洗裝置除塵、除焦
氣泵：采用德國進口氣泵，保障系統微正壓條件下氣體取樣正常運行，并確保系統的響應時間
除塵：經過水洗以后的氣體經過多級精密過濾再到氣體分析儀，確保分析儀的穩定運行
除水：采用進口半導體制冷片的高效制冷器，快速冷卻分析樣氣，并采用電磁閥方式自動排水
4、結構及特點
該儀表按功能劃分，主要由取樣系統、預處理系統、分析控制聯鎖系統3部分組成。
4.1取樣系統
完成樣氣的現場采集、輸送及過濾，然后送入分析機柜內的預處理單元。取樣方式采用干法取樣，輸樣管道長度不大于25m。
4.2預處理系統
由西安聚能儀器專利型取樣探頭、霧過濾器組件、不銹鋼結構大容積過濾器組件、除濕器、特制耐腐抽氣泵、蠕動排液泵、精細過濾器流量控制器等組成。其功能：完成樣氣的凈化、除塵、除濕、穩壓、穩流，其過濾精度可達0.11-1,。將符合要求的被測樣氣，送入分析儀器，確保了分析儀器工作的準確性和長期可靠性。
4.3分析控制聯鎖系統
TR-9200型分析系統采用西安聚能儀器有限公司JNYQ-O-11型氧分析儀，完成樣氣氧含量的在線連續分析，連續輸出4～20mA.DC信號。氧分析儀帶報警輸出接點，可在量程范圍內設定報警和聯鎖值，當O2：含量濃度超限時進行報警和聯鎖。

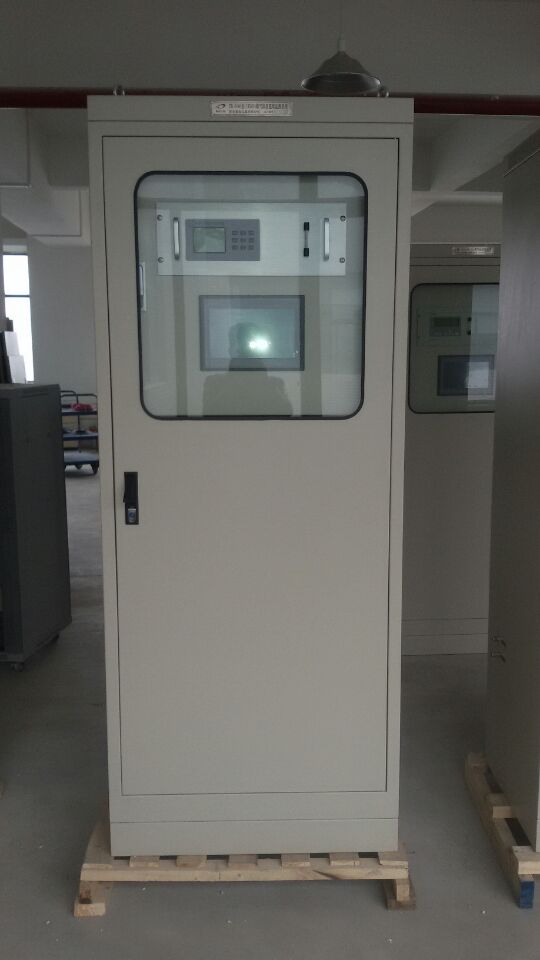

5、煤氣發生爐氣體分析儀系統圖片展示
各種氣體分析儀產品：氧分析儀、露點儀、氫氣分析儀、紅外線分析儀、在線氣體分析系統、煤氣含氧分析系統，同時也為企業提供產品咨詢、銷售.
