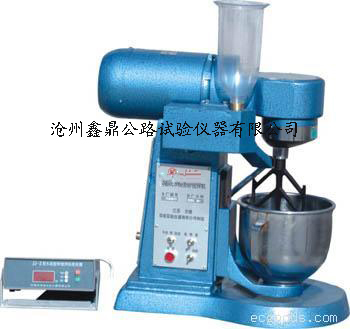

- 一、主要技術參數: 1、攪拌葉寬度: 135mm 2、攪拌鍋容量: 5 L 3、凈 重: 70kg 4、攪拌葉轉速:自轉:低: 140±5 高: 285±10 公轉:低: 62±5 高: 125±10 二、結構 滄州市鑫鼎試驗儀器有限公司生產的JJ-5型水泥膠砂攪拌機 主要有雙速電機、加砂箱、傳動箱、主軸、偏心座、攪拌葉、攪拌鍋、底座、立柱、支座、外罩、程控器等組成。 三、工作原理 雙速電動機（1）通過聯軸器（2）將動力傳給傳動箱（10）內的蝸桿（3）再經蝸輪（6）及一對齒輪（7）和（9）傳給主軸（8）并減速。主軸帶動偏心座（12）同步旋轉，使固定在偏心座（12）上的攪拌葉（16）進行公轉。同時攪拌葉通過攪拌葉軸（14）上端的行星齒輪（13）圍繞固定的內齒輪（11）完成自轉運動。攪拌鍋（17）與支座（18）用偏心槽旋轉鎖緊、砂罐內加砂子后，可在規定時間自動加砂或手動加砂，手柄（20）用于升降和定位攪拌鍋位置用。
