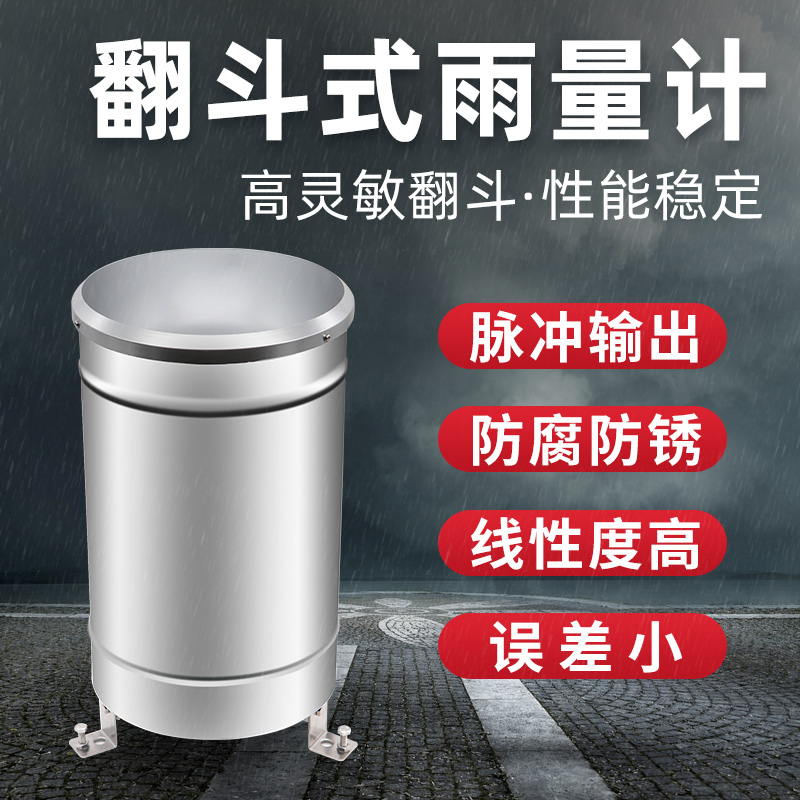

雨量傳感器降雨量氣象監測脈沖485信號輸出翻斗式不銹鋼雨量計
- 1.1 產品概述
本儀器為降水量測量一次儀表，其性能符合國家標準 GB/T11832-2002《翻斗式雨量計》
要求。
本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、
容易清洗的功能。
1.2 構造特點
如圖 1 所示，本儀器由承雨口 1、濾網 2、引水漏斗 3、翻斗支架 4、翻斗 5、翻斗軸
套 6、傾角調節裝置 7、水平調節裝置 8、恒磁鋼 9、干簧管 10、信號輸出端子 11、排水漏
斗 12、底座 13、不銹鋼筒身 14、底座支承腳 15 等組成。其中，翻斗支架 4 上安裝有翻斗
軸套 6 和圓水平泡、干簧管支架和信號輸出端子。
與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化旋轉式定位結構，翻斗 5 通過翻
斗軸安裝在 2 個軸套的寶石軸承中，使翻斗的裝、拆更加方便，也無需再調整兩個軸套之間
的距離，給現場安裝帶來了方便。
本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水
性能更好且易清洗維護。
本儀器的引水漏斗與翻斗支架為緊配合安裝，一般情況下不必取下引水漏斗。
本儀器的水路通道部件引水漏斗、翻斗及排水漏斗用進口優質透明材料制作，使儀器動
態工作過程觀測更為一目了然。
本儀器的翻斗上裝有兩個恒磁鋼，干簧管支架上裝有兩個干簧管，儀器出廠時磁鋼與干
簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。儀
器兩路信號輸出中的一路用作現場記數計量，另一路用作遙測報信。本儀器與遙測終端機連
接時，應配有匹配的接口電路，以防止因干簧管抖動和因翻斗回跳引發的計數、報訊錯誤。
本儀器出廠時已將翻斗傾角調整螺絲鎖定在最佳傾角基點位置上并對傾角螺釘作了點
紅漆漆封處理，用戶現場安裝儀器時只需將翻斗按照本說明書相關要求將翻斗安裝在翻斗支
架上的 2 個軸套中并將翻斗支架調水平使水平泡位于中心位置即可投入使用，不必現場再調
整翻斗傾角。
