交流能饋型電子負載
- 用 途：
- 產品老化經過該負載，可將能源回收至電網，節省老化成本
- 第一章 產品介紹
1.1 為何使用能饋型電子負載
在電氣與信息化高度發達的今天，各種電源設備廣泛應用于能源、冶金、化工、交通、金融、軍事等各行各業，而這些電源設備在出廠時都需要進行嚴格的老化實驗和相關的動態、穩態的帶載實驗，以保證出廠電源的優良品質。傳統的電源試驗和性能檢測一般都是通過無源負載進行的。無源負載包括阻性負載、感性負載、容性負載以及阻感容混合負載等。無源負載在電源試驗中，有功電能均通過阻性負載消耗，能耗大、發熱量大、穩定性差，并且還存在負載調節不便等缺點。電子負載是指能模擬真實負載某些特性的電子設備，它不僅可模擬不同數值的電阻、電感、電容及它們的組合，而且對于非線性負載的某些特性也可模擬。電子負載通過控制輸入電流達到模擬各種負載的目的，具有調節方便、通用性強、精度高、穩定性好等優點，是電源試驗測試用負載的發展方向。
1.2 能饋型電子負載介紹
目前電子負載主流產品可分為能量消耗型和能量回饋型兩類，由于輸入電流受控，兩者均具有電子負載模擬功能強、控制精度高的優點。但能量消耗型電子負載從電源吸收的有功電能仍須通過電阻消耗，而能量回饋電網型電子負載與它的區別在于：一方面，它從被試電源吸收的電能可最大量的為被試電源循環使用，損耗僅僅是變流器的開關損耗和線路損耗，從而最大限度地節約了電能；另一方面，由于所采用的PWM變流器工作在開關狀態，與一般工作在放大狀態的電子負載相比它可很容易地實現大功率應用的要求，因而具有更廣闊的應用領域。

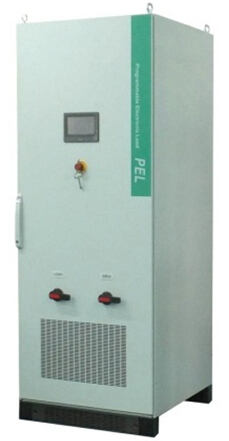

1.3 PEL系列能饋型交流電子負載產品特點
PEL系列能饋型電子負載采用先進的雙SPWM電流控制技術及DSP數字控制算法技術，控制速度快，穩定性好，結合使用全數字四象限矢量電流軟件技術，可模擬阻容、阻抗、純阻、非線性負載特性等。其主要性能特點：
電能回饋電網，節能效率大于90%；
使用數字鎖相技術，使饋網功率因數達到0.98以上；
具有恒流、恒阻、恒功率、非線性三種工作模式，可模擬PF ±0.1至1.0線性負載特性、及CF值可從1.4~3.0的非線性負載特性；
采用背靠背一體化壓合疊層母線技術，降低回路寄生電感，增強產品可靠性；
可進行任意臺并機擴容，降低初期投入成本；
可適應單三相被測設備的測試老化，使用更加靈活；
標準Modbus協議、RS485通訊方式，易于系統組網；
采用65536色彩7吋觸摸屏， 分辨率高達800*480，畫面更加細膩逼真，顯示內容清晰，顯示信息豐富界面友好；
使用IPM集成IGBT技術，提高逆變可靠性，降低EMI噪聲輻射；
模塊化設計，安裝、維護、使用均很便利；
可控調速風扇，降低噪音，延長風扇壽命；
1.4 PEL系列能饋型交流電子負載應用場所
2.1 設備規格
容量等級 60kW
輸入 輸入規格 3相4線+G
電壓范圍 220V/380V±10% V
輸入最大相電流 90A
輸入電流Athd ≤2%
頻率范圍 45-65Hz
功因 0～1.0 (超前或滯后)
CF 1.414 to 3.0 （模擬整流負載）
工作模式 恒流模式（CC ） 90A(最大相電流），設定解析度0.1APF:0～1.0 (超前或滯后)
非線性模式（NL) 90A(最大相電流），設定解析度0.1ACF:1.414 ～ 3.0
恒阻模式(CR) 2.5Ω～44Ω(每相）PF:0～1.0 (超前或滯后)
恒功率模式(CP) 0～60kVAPF:0～1.0 (超前或滯后)
網側 電壓 220V/380V±10% V
饋網最大相電流 90A
饋網電流Athd ≤1%
頻率 45～65Hz
饋網功因 ≥0.99
饋網效率 ≥90%
保護功能 過欠壓保護、過欠頻保護、過電流保護、IGBT過流保護、過溫保護、保險絲保護、急停保護
觸摸屏操作 & 顯示 輸入頻率 精度：0.2%+4 COUNT 解析度：0.1Hz
輸入電壓 精度：0.2%FS+4 COUNT 解析度：0.1V
輸入電流 精度：0.5%FS+4 COUNT 解析度：0.1A
輸入PF 精度：0.5%+4 COUNT 解析度：0.001（計算）
輸入有功功率 精度：0.5%FS+4 COUNT 解析度：0.01kW
輸入CF 精度：0.5%+4 COUNT 解析度：0.001(（計算）
電網頻率 精度：0.2%+4 COUNT 解析度0.1Hz
電網電壓 精度：0.2%FS+4 COUNT 解析度0.1V
饋網電流 精度：0.5%FS+4 COUNT 解析度0.1A
饋網PF 精度：0.5%+4 COUNT 解析度0.001（計算）
饋網有功 精度：0.5%FS+4 COUNT 解析度0.01kW
累計節電電度 精度：0.5%FS+4 COUNT 解析度：1kWh（計算）
整機效率 精度：0.5%FS+4 COUNT 解析度：1%（計算）
環境 工作相對濕度0-90%（非凝結），存儲相對濕度：90%；工作溫度：-5-50℃. 存儲溫度：-20-70℃
IP等級 IP20
冷卻方式 調速風扇強制冷卻
