- 德國WTW 氨氮在線傳感器AmmoLyt
特性
??三種型號
- AmmoLyt? Plus：氨氮傳感器
- NitraLyt? Plus： 硝氮傳感器
- Varion? Plus： 氨氮/硝氮二合一傳感器
?無需填充電解液和更換離子膜
?自動補償干擾離子的影響
?現場連續監測傳感器技術
?快速響應，無滯后時間
?自動監控生化處理過程
?可全程多方位監測除氮工藝
?自動空氣吹洗系統，保證長期可靠運行

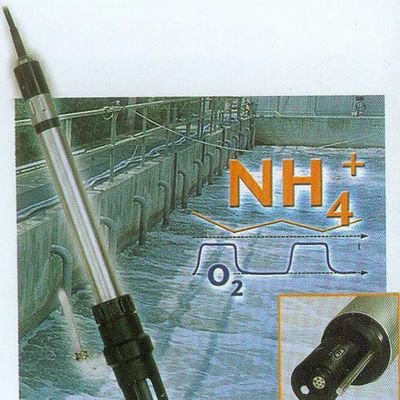

德國WTW AmmoLyt水質氨氮在線傳感器
一套完整的氨氮/硝酸鹽系統由IQ SENSOR NET變送器、傳感器外殼組件、參考電極、工作電極、IQ電纜線及空氣清洗組件構成。上述各種部件均可更換，且更換簡單，無需填充電解液及更換薄膜！自動清洗通過3－7巴的壓縮空氣實現，由一個專用的MIQ/CHV 電磁閥控制模塊來控制氣路開關。
測試時，只要把相應的離子選擇電極插入到傳感器對應的插孔中，剩下的工作都由傳感器自動完成。儀表直接顯示正確的測試值，您也可以選擇顯示干擾離子的濃度值，如鉀離子濃度。所有測試的數值都可以通過模擬電流0/4-20 mA或數字接口PROFIBUS或MODBUS傳送到PLC系統中。
德國WTW AmmoLyt水質氨氮在線傳感器
離子選擇電極法ISE從原理上來說，可以使儀器的構造相對簡單，測量可以達到快速反應，然而當1991年氨離子測試方法出現的時候，它只能應用于實驗室分析，因為操作者需要擁有特定的操作技巧、嚴格預處理樣品、調節溶液的離子強度、保持恒溫測試等。當時普遍認為離子選擇電極法不適合在線監測。
但在2002年情況有了質的變化，WTW成功研制發布了AmmoLyt氨離子在線選擇電極法分析儀，這使用了特殊材料制品的電極膜，電解液及反應電極，以及為避免鉀離子對銨根離子測量的干擾，在測量電極中，還設置有專門的鉀離子測量電極，通過矩陣式補償方法，來補償并消除干擾離子的影響。該電極因為可以很好的補償處理干擾，從而可以直接投入到污水的曝氣池中使用，測量氨氮的濃度。
ISE離子選擇電極采用電位感測原理，如圖2所示，通常離子選擇電極跟水樣接觸的頂端是一層敏感膜，這層敏感膜對特定的離子有選擇性，即特定離子的濃度變化會在敏感膜表面產生一個電位差。全套電極必須包括工作電極和參考電極，如圖3所示。有了電位這個參數，很容易通過眾所周知的能斯特方程轉換成相應離子的濃度，就跟pH測試一樣簡單。
E = E0 + S log (c)
同樣的，對于硝氮ISE測量方法是一樣的，在測量電極上也配置了氯離子測量補償電極，通過矩陣式補償方法，以便去除相應的氯離子干擾。
德國WTW AmmoLyt水質氨氮在線傳感器技術參數
型號 AmmoLyt Plus 700IQ
VARiON Plus 700IQ NitraLyt Plus 700IQ
VARiON Plus 700IQ
測量參數 氨氮測量 硝氮測量
測量原理 使用參比電極和離子選擇電極進行電位測量；內置微處理器，二芯屏蔽線包含電源和數據傳輸
離子電極：
參考電極
工作電極
補償電極
VARiON? Plus Ref
VARiON? Plus NH4
VARiON? Plus K
VARiON? Plus Ref
VARiON? Plus NO3
VARiON? Plus Cl
測試量程/分辨率 NH4-N: 1…1000mg/l / 1mg/l
0.1…100mg/l / 0.1mg/l
NH4+: 1…1290mg/l / 1mg/l
0.1…129.0mg/l / 0.1mg/l
K+: 1…1000mg/l / 1mg/l NO3-N： 1…1000mg/l / 1mg/l
0.1…100mg/l / 0.1mg/l
NO3-： 5…4500mg/l / 1mg/l
0.5…450.0mg/l / 0.1mg/l
Cl- : 1…1000mg/l / 1mg/l
主要干擾物 鉀離子：0-1000mg/l K+ 氯離子：0-1000mg/l Cl-
補償方式 自動（安裝相應離子電極）或手動補償 自動（安裝相應離子電極）或手動補償
溫度測試 內置NTC溫度探頭
量程：0℃…+40℃
±0.5K
t95<20秒
溫度補償 自動補償0℃…+40℃
校正方法 標準液2點校正，或現場實際水樣標定(常用)
周邊條件 操作溫度：0℃…+40℃，貯存溫度：0℃…+40℃
pH范圍 pH 4 … pH 8.5 pH 4 … pH 11
準確度 ±5%測試值或±0.2 mg/l標準液
工作壽命 18個月(在污水廠環境下測試得出的數據)
機械構造 保護帽：POM
電極體及溫度探頭：V4A不銹鋼1.4571
電極連接頭：POM，保護等級：IP 68
壓力 0.2bar（包括SACIQ電極接線電纜；安裝電極后）
插入深度 30mm，2m
功耗 0.2W
