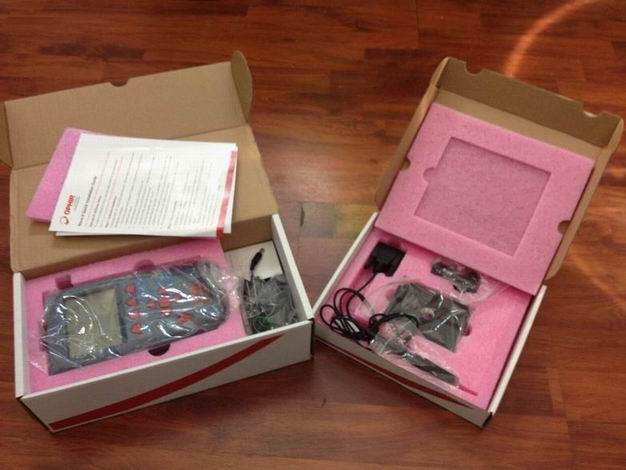

OPHIR激我輻射檢測儀，激光功率能量計 NOVA II
- 主要規格：
- 便攜式通用型激光功率能量計表頭，可以配合OPHIR公司任意一款光電、熱電堆及熱釋電探頭工作；內置USB和RS232接口與計算機通訊；NOVA II可記錄50000個數據點，可以以圖表形式顯示數據，并有多種統計功能。
- 用 途：
- 隨著各類激光產品(如CD機、VCD機、DVD機、個人電腦等)日益溶入人們的生活,激光輻射對人體造成的損傷已成為電子產品設計制造、檢測部門及使用者關心的焦點問題之一.GB8898-1997<電網電源供電的家用和類似一般用途的電子及有關設備的安全要求>第6.2條和GB4943-1995<信息技術設備(包括電氣事務設備)的安全>第4.3.12條,對激光輻射提出明確規定.
- OPHIR激我輻射檢測儀，激光功率能量計 NOVA II
如何選擇激光功率計和能量計
激光功率和能量計主要用來測量光源的輸出。無論光發射是來源于弱光源（如熒光），還是來源于高能量的脈沖激光器，功率和能量計都是實驗室、生產部門或是工作現場等多種應用環境中必不可少的工具。
雖然功率計和能量計是分別提供的，但隨著能夠適用大量不同類型的光學傳感器的通用型儀表盤或顯示裝置的發展，它們也被合起來稱作單獨的一類儀器——功率和能量計，或PEM。儀器所采用的光學傳感器的類型，決定了其能測量光功率還是光能量，通常單位分別瓦特（W）或焦耳（J）。具體來講，功率計能夠測量連續波（CW）或者重復脈沖光源，其所使用的傳感器通常是熱電堆或光電二極管。能量計則通常用于測量脈沖激光，即單脈沖或者重復脈沖光源，其所使用的傳感器包括熱釋電、熱電堆，或者帶有專門為測量脈沖光源而設計的電路的光電二極管。
系統配置
一些制造商將功率或能量計分為具有控制和示值讀數功能的測量部分（或儀表盤）和傳感器部分（也稱為探測器或探頭），兩者結合在一起就組成一套“測量系統”。另一些廠商將這兩者統稱為測量儀。無論哪種分類方式，傳感器都存儲有校準信息，儀表盤則測量傳感器的輸出電流，并參考校準表來輸出數據。
在某些配置中，儀表盤會作為探測器與用戶之間的接口，通過RS-232或者USB連接方式直接向電腦傳輸測量數據，在這種情況下，顯示裝置就不再是必需的了。測量數據可能包括功率、差值、總和、線性、對數值和幾個通道同時衰減的曲線。大部分PEM儀表盤是數字式的，但是對于功率只有小幅波動的應用而言，模擬式測試儀就足以勝任了。
傳感器的選擇比較復雜。目前市場上應用的三種主要傳感器類型有：光電二極管、熱傳感器和熱釋電傳感器。光電二極管傳感器由光電二極管和ND）濾光片組成，以確保入射到探測器上的功率能夠保證傳感器線性工作，其中光電二極管通常選用硅（Si）、鍺（Ge）或銦砷化鎵等材料，每種光電二極管具有不同的峰值波長和響應范圍。每個光電二極管在不同的波長處具有不同的響應度。響應度的單位是A/W，代表了傳感器將入射光轉換為電流的效率。具有快速響應時間的傳感器對波長敏感，因此最適用于測量低功率激光。
熱傳感器通過將入射光轉換成熱能來測量功率或能量。熱傳感器在186nm~10.6μm的波長范圍內具有平坦的光譜響應，因此其適用于多波長或者非單色光的測量。光電二極管也可以測量紫外（UV）到紅外（IR）波段的波長，但是其在不同波長處具有不同的響應度，因此必須將激光波長輸入測量儀以獲得正確的讀數。在1800 nm或更長的波長處，熱探測器通常是唯一的選擇。熱傳感器可以承受高功率激光，但是如果功率變化范圍較大的話，則需要幾秒鐘才能達到平衡。由于不像光電二極管那樣靈敏，因此熱傳感器不適合用于低功率測量。
熱釋電傳感器通過將光脈沖能量轉換成電壓信號來測量脈沖能量。熱釋電傳感器能響應較寬的波長范圍，但是其響應曲線不如熱傳感器那么平坦。熱釋電傳感器只能測量脈沖光源，并有最小帶寬要求以使傳感器能夠“看到”脈沖。
目前市場上的許多功率和能量計都兼容這三類傳感器。如果將通用型儀表盤和功率傳感器一起使用，這套裝置就是功率計；如果將通用型儀表盤和能量傳感器一起使用，這套裝置就是能量計。
以色列OPHIR公司成立于1976年，擁有30多年的激光功率能量量測設備的研發和生產經驗。其產品種類齊
全、 測試準確、使用方便，被廣泛應用于科研、工業和醫療等各個領域。
2006年，OPHIR公司收購了美國SPIRICON公司，大大加強了其激光光斑／光束質量分析產品線，成為了世
界上最大的激光量測設備的供應商。
GB8898.6.2激光輻射檢測儀|激光功率能量計 NOVA II
隨著各類激光產品(如CD機、VCD機、DVD機、個人電腦等)日益溶入人們的生活,激光輻射對人體造成的損傷已成為電子產品設計制造、檢測部門及使用者關心的焦點問題之一.GB8898-1997<電網電源供電的家用和類似一般用途的電子及有關設備的安全要求>第6.2條和GB4943-1995<信息技術設備(包括電氣事務設備)的安全>第4.3.12條,對激光輻射提出明確規定.
NOVAII是一款便攜式通用型激光功率能量計表頭，可以配合OPHIR公司任意一款光電、熱電堆及熱釋電探頭工作；內置USB和RS232接口與計算機通訊；NOVA II可記錄50000個數據點，可以以圖表形式顯示數據，并有多種統計功能。
激光功率計探頭
光電二極管高靈敏激光功率計探頭
高靈敏度，10pW-3W；
波長范圍覆蓋193nm-1800nm；
適合于HeNe激光器、半導體激光器、DPSS激光器、HeCd激光器等小功率激光測量；
產品參數：
產品型號 產品特點 探頭口徑 波長范圍 功率范圍
PD300 自動背景光扣除 10×10mm 350-1100nm 500pW-300mW
PD300R 自動背景光扣除, 圓形探測口徑 Φ10mm 350-1100nm 500pW-300mW
PD300-1W 自動背景光扣除 10×10mm 350-1100nm 500pW-1W
PD300-3W 光電二極管高功率探頭 Φ10mm 350-1100nm 5nW-3W
PD300R-3W 光電二極管高功率探頭, 圓形探測口徑 10×10mm 350-1100nm 5nW-3W
PD300-IR 紅外 Φ5mm 700-1800nm 5nW-300mW
PD300-IRG 紅外，低噪聲 Φ5mm 800-1700nm 10pW-150mW
PD300-UV 寬波長范圍且噪聲低 10×10mm 200-1100nm 20pW-300mW
PD300-UV-193 寬波長范圍，193nm額外校準 10×10mm 200-1100nm 20pW-300mW
PD300R-UV 寬波長范圍且噪聲低, 圓形探測口徑 Φ10mm 200-1100nm 20pW-300mW
PD300-BB 430-1100nm內光譜譜線平 10×10mm 430-1100nm 50pW-4mW
PD300-CIE 模擬人眼響應曲線，單位Lux 2.4×2.8mm 400-700nm 20m Lux-200K Lux
PD300-TP 4mm厚探頭 10×10mm 350-1100nm 50pW-1W
BC20 用于掃描光束，速度可達30000inch/s 10×10mm 633, 650, 675nm 50uW-20mW
光電二極管及熱釋電能量計探頭
高靈敏光電二極管探頭及多款熱釋電探頭；
最快測量頻率25kHz，最低測量能量10pJ；
提供激光分光鏡片、真空適配器、光纖適配器等附件；
產品資料：
產品型號 產品特點 探頭口徑 波長范圍 能量范圍 最大頻率
PD10 nJ級硅光電探頭 Φ10mm 0.19-1.1um 2nJ-20uJ 10kHz
PD10-pJ pJ級硅光電探頭 Φ10mm 0.2-1.1um 10pJ-200nJ 10kHz
PD10-IR-pJ pJ級鍺光電探頭 Φ5mm 0.7-1.8um 30pJ-20nJ 10kHz
PE9 熱釋電超高靈敏能量探頭 Φ8mm 0.15-12um 0.2uJ-1mJ 4000Hz
PE9-F 25kHz快速響應探頭 Φ8mm 0.15-12um 0.3uJ-1mJ 25kHz
PE10 熱釋電高靈敏能量探頭 Φ12mm 0.15-12um 2uJ-10mJ 4000Hz
PE10BB Broadband寬光譜探頭 Φ12mm 0.15-12um 10uJ-10mJ 150Hz
PE25 中等口徑探頭 24×24mm 0.15-3um 15uJ-10J 5000Hz
PE25BF 高損傷閾值探頭 Φ24mm 0.15-3um 100uJ-10J 150Hz
PE50 大口徑探頭 Φ46mm 0.15-3um 25uJ-10J 4000Hz
PE50BF 高損傷閾值探頭 Φ46mm 0.15-3um 150uJ-10J 120Hz
PE50-DIF 快速響應，高損傷閾值，寬光譜范圍Φ35mm 0.19-3um 50uJ-10J 3000Hz
PE25BF-DIF 高能量密度激光測試Φ20mm 0.19-2.2um 200uJ-20J 150Hz
PE25-DIF 快速響應，高損傷閾值 Φ20mm 0.4-2.5 150uJ-20J 2500Hz
PE50BB-DIF 可拆卸diffuser，高損傷閾值，寬光譜范圍 Φ46mmΦ33mm with diffuser 0.19-20um0.4-2.5um with diffuser 100uJ-40J 40Hz
PE50DIF-ER 可拆卸diffuser，高損傷閾值 Φ46mm Φ33mm with diffuser 0.19-3um 0.4-3um with diffuser 60uJ-30J 400Hz
PE50BF-DIF 大口徑，高能量密度激光測試 Φ35mm 0.19-2.2um，2.94um 200uJ-20J 120Hz
PE100BF-DIF 超大口徑，可拆卸diffuser，高損傷閾值，寬光譜范圍 Φ96mm Φ85mm with diffuser 0.15-3um0.4-2.5um with diffuser 2mJ-40J 20Hz
PE50-HD 193nm高損傷閾值 Φ46mm 193nm 0.5mJ-10J 100Hz
